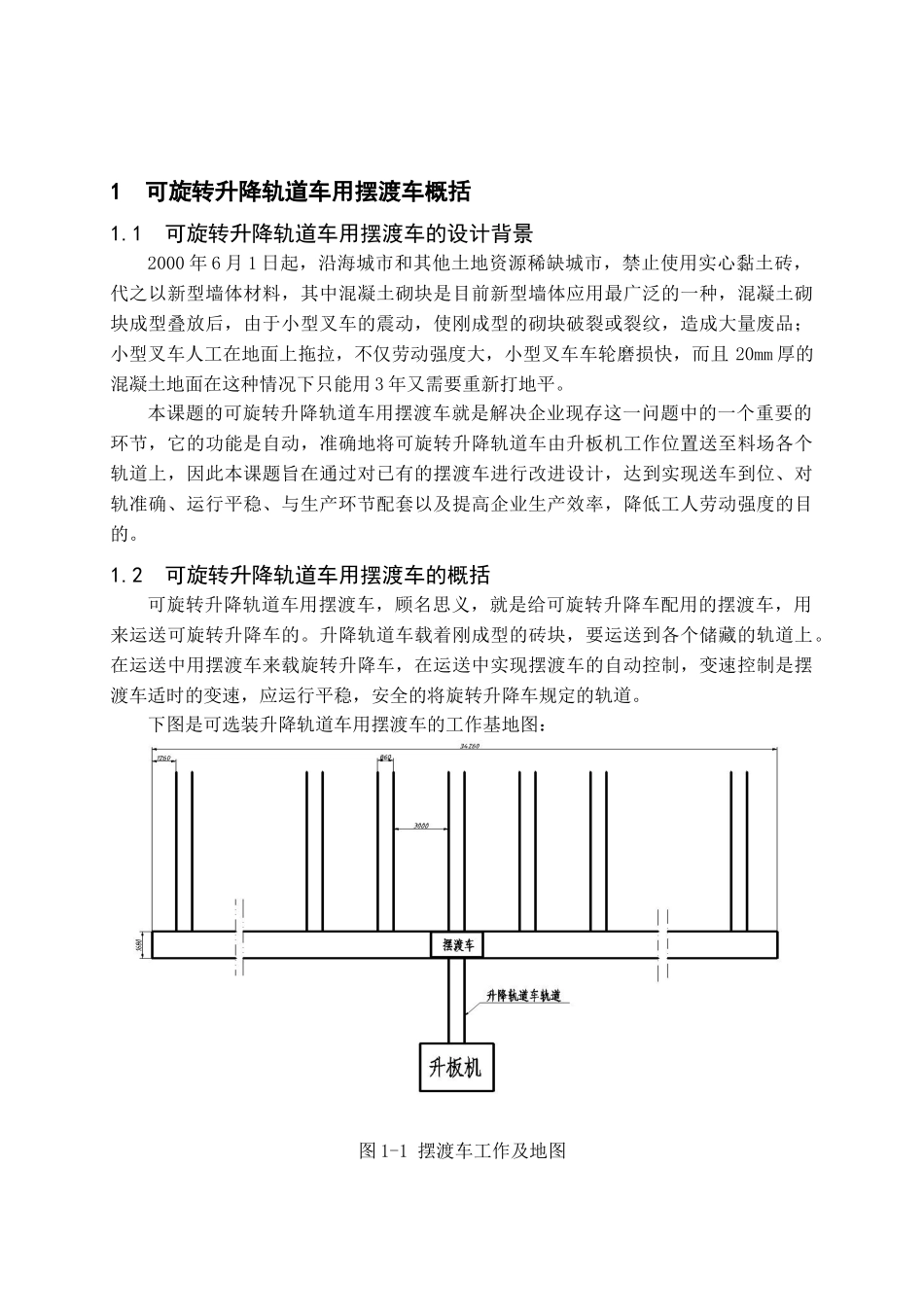

1 可旋转升降轨道车用摆渡车概括1.1 可旋转升降轨道车用摆渡车的设计背景2000 年 6 月 1 日起，沿海城市和其他土地资源稀缺城市，禁止使用实心黏土砖，代之以新型墙体材料，其中混凝土砌块是目前新型墙体应用最广泛的一种，混凝土砌块成型叠放后，由于小型叉车的震动，使刚成型的砌块破裂或裂纹，造成大量废品；小型叉车人工在地面上拖拉，不仅劳动强度大，小型叉车车轮磨损快，而且 20mm 厚的混凝土地面在这种情况下只能用 3 年又需要重新打地平。本课题的可旋转升降轨道车用摆渡车就是解决企业现存这一问题中的一个重要的环节，它的功能是自动，准确地将可旋转升降轨道车由升板机工作位置送至料场各个轨道上，因此本课题旨在通过对已有的摆渡车进行改进设计，达到实现送车到位、对轨准确、运行平稳、与生产环节配套以及提高企业生产效率，降低工人劳动强度的目的。1.2 可旋转升降轨道车用摆渡车的概括可旋转升降轨道车用摆渡车，顾名思义，就是给可旋转升降车配用的摆渡车，用来运送可旋转升降车的。升降轨道车载着刚成型的砖块，要运送到各个储藏的轨道上。在运送中用摆渡车来载旋转升降车，在运送中实现摆渡车的自动控制，变速控制是摆渡车适时的变速，应运行平稳，安全的将旋转升降车规定的轨道。下图是可选装升降轨道车用摆渡车的工作基地图：图 1-1 摆渡车工作及地图摆渡车未工作时，在零号轨道上。工作时，可旋转升降轨道车载满砖块后，通过它所在的轨道行走到摆渡车上，摆渡车再根据事实情况，把旋转升降车运送到各个轨道上，摆渡车会在对应的轨道前准确停止，精确对轨，旋转升降车在行走进那个轨道，将砖块安放好。这就是摆渡车的主要工作情况。摆渡车在工作过程中，即运送升降车到各个轨道时，最主要的是要求送车到位、对轨准确、并且运行平稳。送车不到位，或者对轨不准确，可旋转升降车都没法达到轨道送砖块；运行不稳就童谣会像小型叉车的震动，使刚成型的砌块破裂或裂纹，造成大量废品。这就给设计提出了一定的要求。另外，摆渡车的稳速运行速度也有一定的要求，速度不能太慢，太慢虽然影响企业的效率；也不能太快，太快同样易造成砌块破裂或裂纹。那么，最好是在摆渡车启动的时候慢速，启动后改为快速行驶，快要到达轨道时再换成慢速，这样就又经济又平稳。2 摆渡车车架的设计摆渡车的车架选择了用槽钢焊接而成。槽钢是截面为凹槽形的长条钢材。槽钢分普通槽钢和轻型槽钢。槽钢主要用于建筑结构、车辆制造和其它工...
