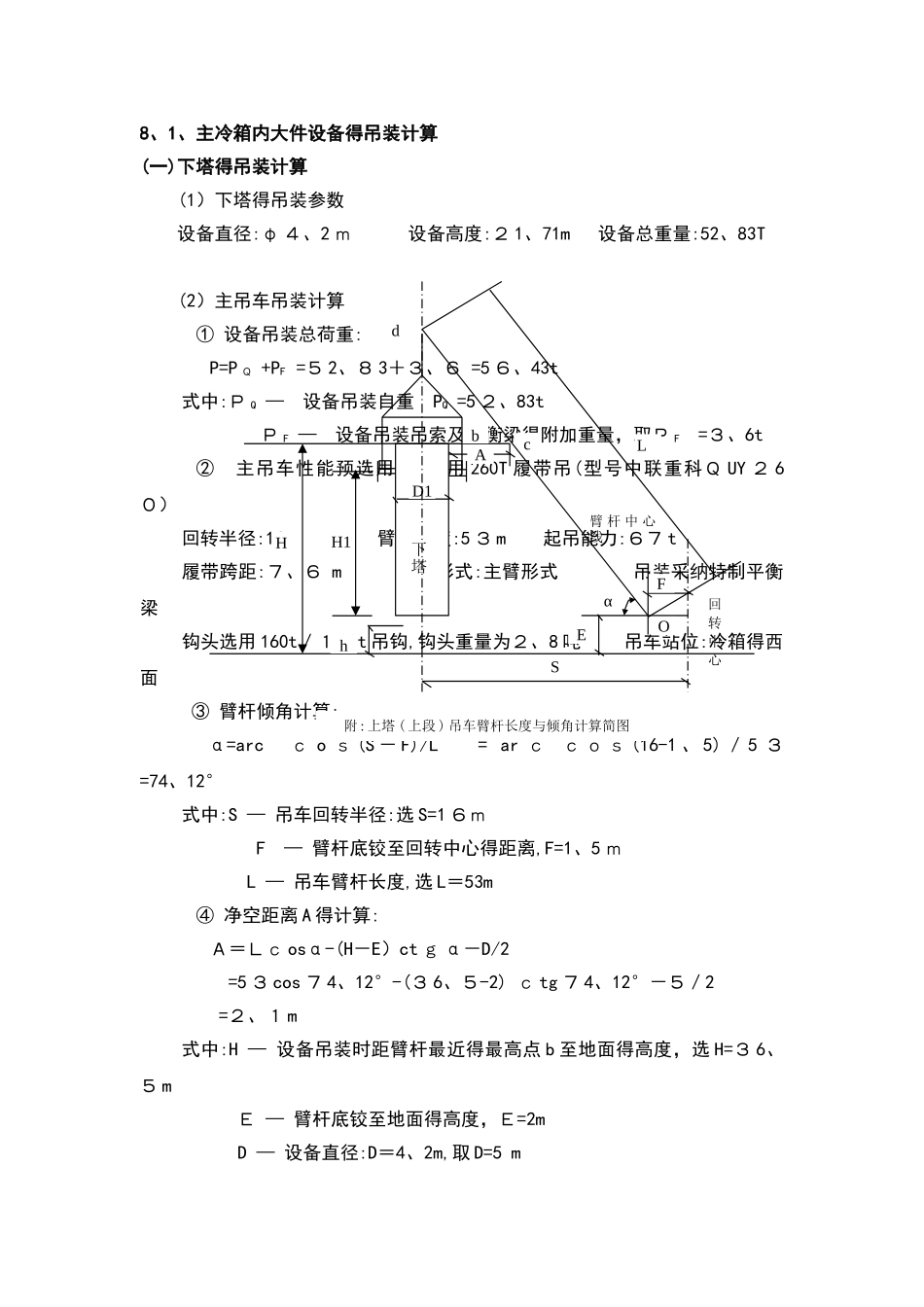

8、1、主冷箱内大件设备得吊装计算(一)下塔得吊装计算(1）下塔得吊装参数设备直径:φ ４、2 ｍ 设备高度:２ 1、71m 设备总重量:52、83T(2）主吊车吊装计算① 设备吊装总荷重: P=P Ｑ +PF =５ 2、８ 3＋３、６ =5 ６、43t式中:Ｐ Q — 设备吊装自重 PQ =5 ２、83t Ｐ F — 设备吊装吊索及平衡梁得附加重量，取Ｐ F =３、6t② 主吊车性能预选用为:选用 260T 履带吊(型号中联重科Ｑ UY ２ 6０）回转半径:16m 臂杆长度:5 ３ m 起吊能力:６７ t 履带跨距:７、６ m 臂杆形式:主臂形式 吊装采纳特制平衡梁钩头选用 160t／１ 00t 吊钩,钩头重量为２、8 吨 吊车站位:冷箱得西面 ③ 臂杆倾角计算: α=arc ｃ o ｓ (S － F)/L = ar ｃ ｃ ｏ ｓ (16-1 、 5) ／ 5 ３ =74、12°式中:S — 吊车回转半径:选 S=1 ６ｍ F — 臂杆底铰至回转中心得距离,F=1、5 ｍ L — 吊车臂杆长度,选 L＝53m④ 净空距离 A 得计算: Ａ＝Ｌｃ osα-(H－E）ct ｇ α－D/2 =5 ３ cos ７ 4、12°-(３ 6、５-2) ｃ tg ７ 4、12°－５／2 =２、１ m式中:H — 设备吊装时距臂杆最近得最高点 b 至地面得高度，选 H=３ 6、５ mＥ — 臂杆底铰至地面得高度，Ｅ=2mD — 设备直径:D＝4、2m,取 D=5 mHAD1hbcFOEα回转中心臂 杆 中 心线LdS 附 : 上塔 ( 上段 ) 吊车臂杆长度与倾角计算简图H1下塔以上计算说明所选得吊车性能能满足吊装需求⑤ 主吊车吊装能力选用校核:吊装总荷重/起吊能力=P／Q=56、４ 3/6 ７＝８ 4、22％经过校核，选用得主吊车能够满足吊装要求。（3)溜尾吊车得吊装计算 ① 受力计算F＝ ② 溜尾吊车得选择辅 助 吊 车 选 用为:75T 汽车吊臂 杆 长 度 ： 1 ２ｍ;回转半径:7m;起吊能力:３６ t;吊装安全校核:因为 21、4 ４ｔ〈36t,所以 7 ５ T 汽车吊能够满足吊装要求。（二）、上塔(上段）得吊装计算(１)上塔上段得吊装参数设备直径:φ ３、6m 设备高度:11、０ 2m 设备重:1 ７、35T 安装高度:45 米(9-1)×52 、 8321 、 71-1-1=21 、 44tQ26M1 、 0m1m9mQG21 、 71mF附 : 下塔溜尾吊车受力计算简图附:吊装臂杆长度与倾角计算简图(2)主吊车吊装计算① 设备吊装总荷重: P=Ｐ Q +PF＝17、３５+3、6=20、95 ｔ式中:PQ — 设备吊装自重 ＰＱ =17、35 ｔ Ｐ F — 设备吊装吊索及平衡梁得附加重...
