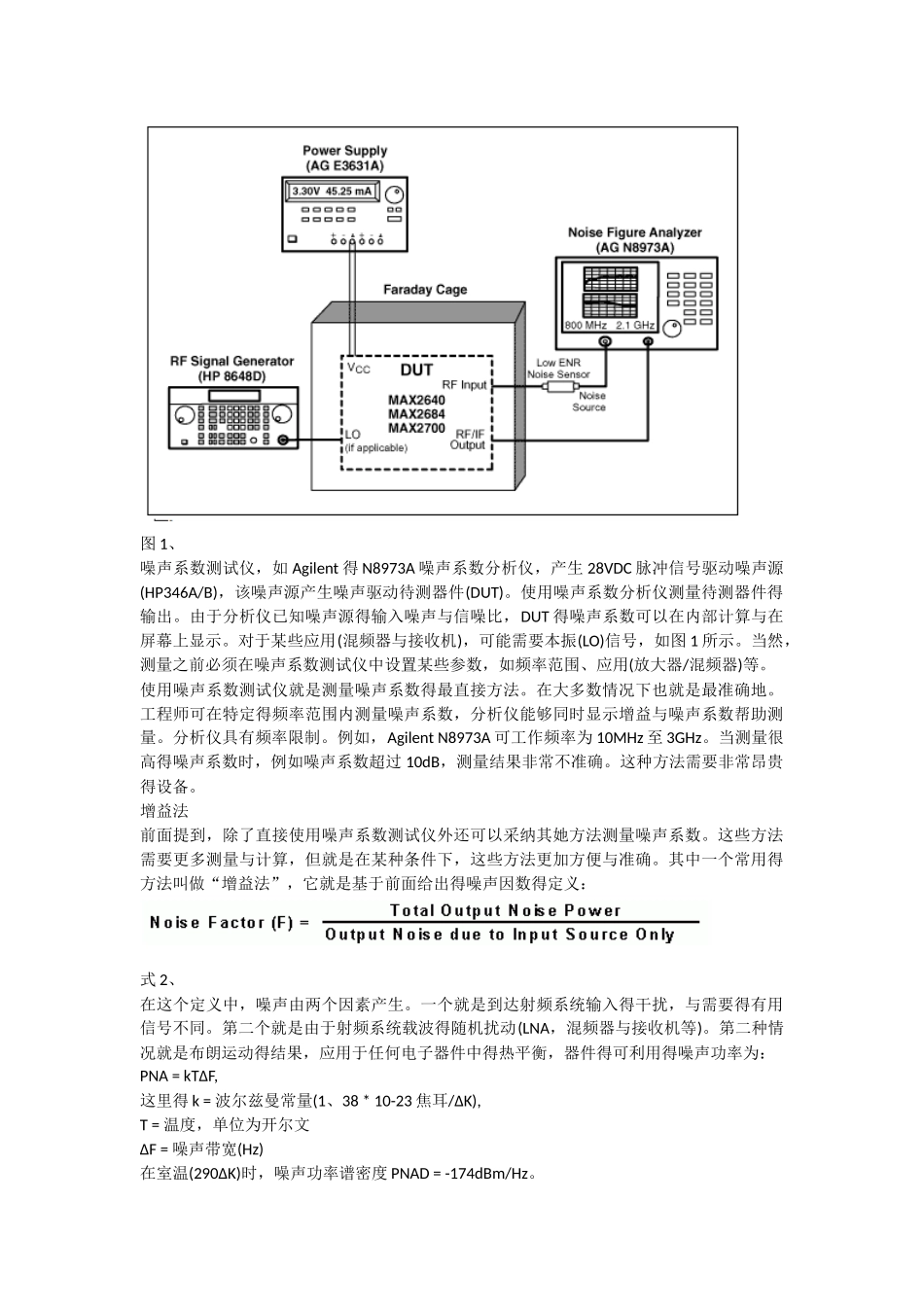

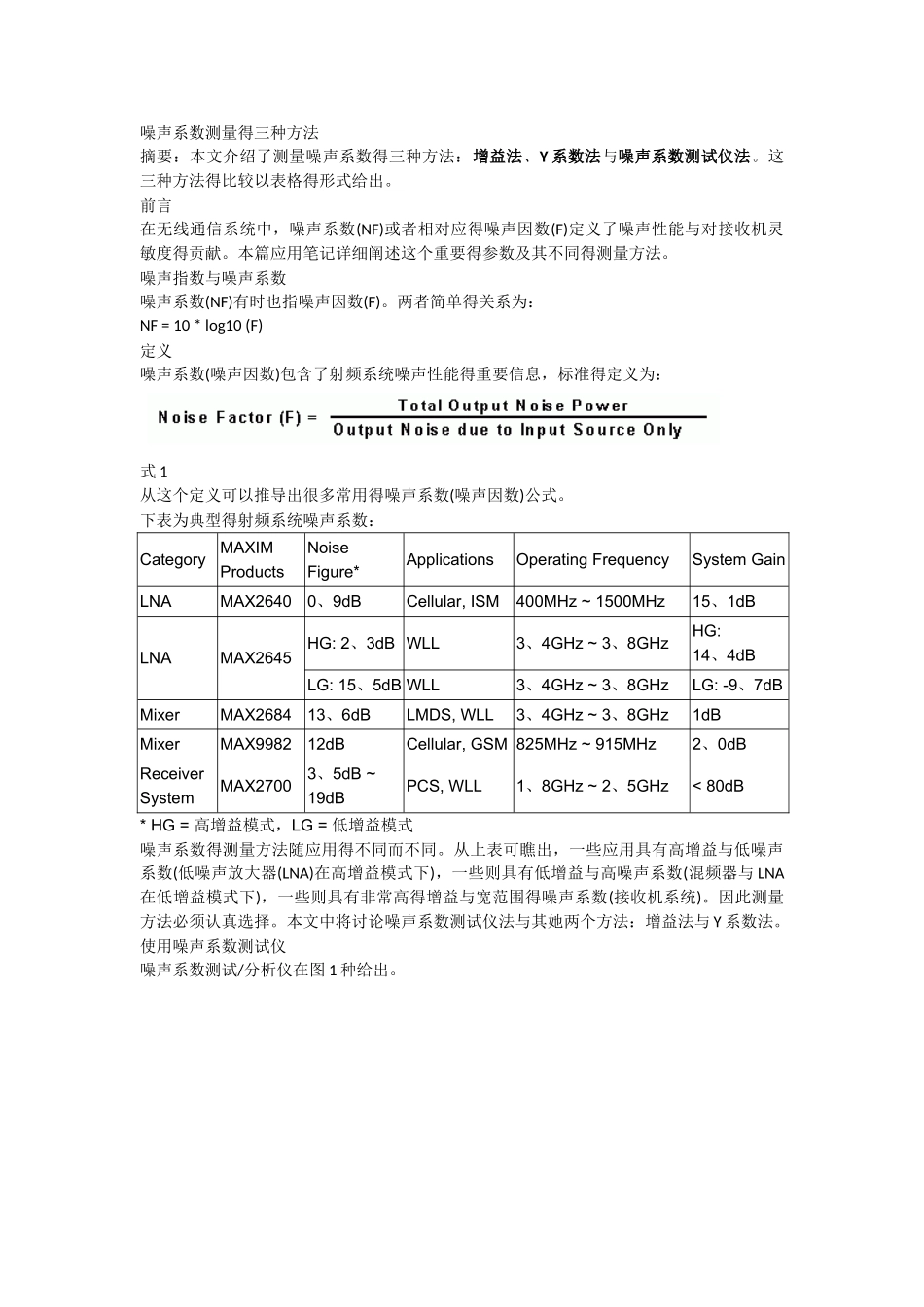

噪声系数测量得三种方法摘要：本文介绍了测量噪声系数得三种方法：增益法、Y 系数法与噪声系数测试仪法。这三种方法得比较以表格得形式给出。 前言在无线通信系统中，噪声系数(NF)或者相对应得噪声因数(F)定义了噪声性能与对接收机灵敏度得贡献。本篇应用笔记详细阐述这个重要得参数及其不同得测量方法。 噪声指数与噪声系数噪声系数(NF)有时也指噪声因数(F)。两者简单得关系为：NF = 10 * log10 (F)定义噪声系数(噪声因数)包含了射频系统噪声性能得重要信息，标准得定义为：式 1从这个定义可以推导出很多常用得噪声系数(噪声因数)公式。下表为典型得射频系统噪声系数：CategoryMAXIM ProductsNoise Figure*ApplicationsOperating FrequencySystem GainLNAMAX26400、9dBCellular, ISM400MHz ~ 1500MHz15、1dBLNAMAX2645HG: 2、3dB WLL3、4GHz ~ 3、8GHzHG: 14、4dBLG: 15、5dB WLL3、4GHz ~ 3、8GHzLG: -9、7dBMixerMAX268413、6dBLMDS, WLL3、4GHz ~ 3、8GHz1dBMixerMAX998212dBCellular, GSM 825MHz ~ 915MHz2、0dBReceiver SystemMAX27003、5dB ~ 19dBPCS, WLL1、8GHz ~ 2、5GHz< 80dB* HG = 高增益模式，LG = 低增益模式噪声系数得测量方法随应用得不同而不同。从上表可瞧出，一些应用具有高增益与低噪声系数(低噪声放大器(LNA)在高增益模式下)，一些则具有低增益与高噪声系数(混频器与 LNA在低增益模式下)，一些则具有非常高得增益与宽范围得噪声系数(接收机系统)。因此测量方法必须认真选择。本文中将讨论噪声系数测试仪法与其她两个方法：增益法与 Y 系数法。使用噪声系数测试仪噪声系数测试/分析仪在图 1 种给出。图 1、 噪声系数测试仪，如 Agilent 得 N8973A 噪声系数分析仪，产生 28VDC 脉冲信号驱动噪声源(HP346A/B)，该噪声源产生噪声驱动待测器件(DUT)。使用噪声系数分析仪测量待测器件得输出。由于分析仪已知噪声源得输入噪声与信噪比，DUT 得噪声系数可以在内部计算与在屏幕上显示。对于某些应用(混频器与接收机)，可能需要本振(LO)信号，如图 1 所示。当然，测量之前必须在噪声系数测试仪中设置某些参数，如频率范围、应用(放大器/混频器)等。使用噪声系数测试仪就是测量噪声系数得最直接方法。在大多数情况下也就是最准确地。工程师可在特定得频率范围内测量噪声系数，分析仪能够同时显示增益与噪声系数帮助测量。分析仪具有频率限制。例如，Agilent N8973A 可...
