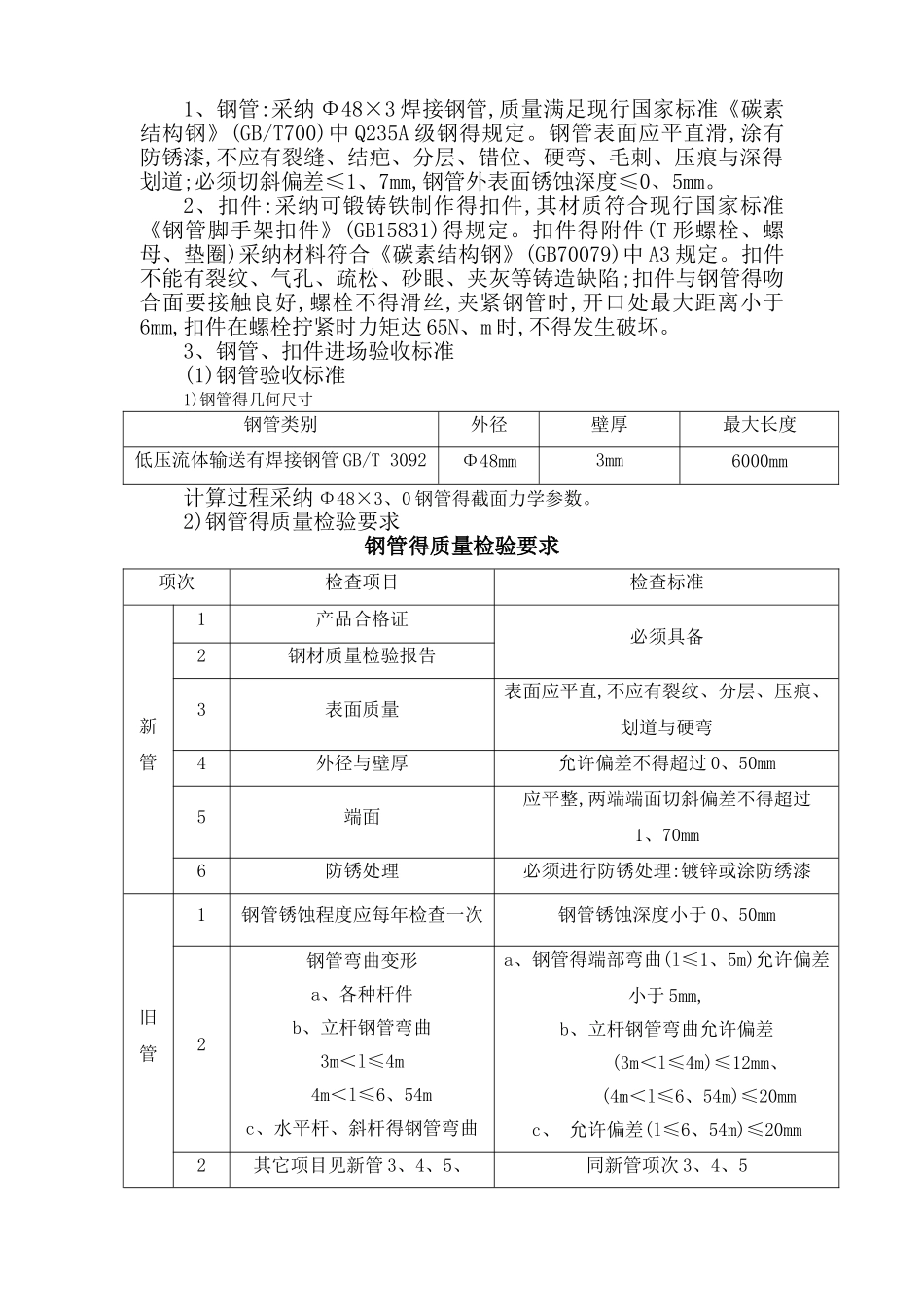

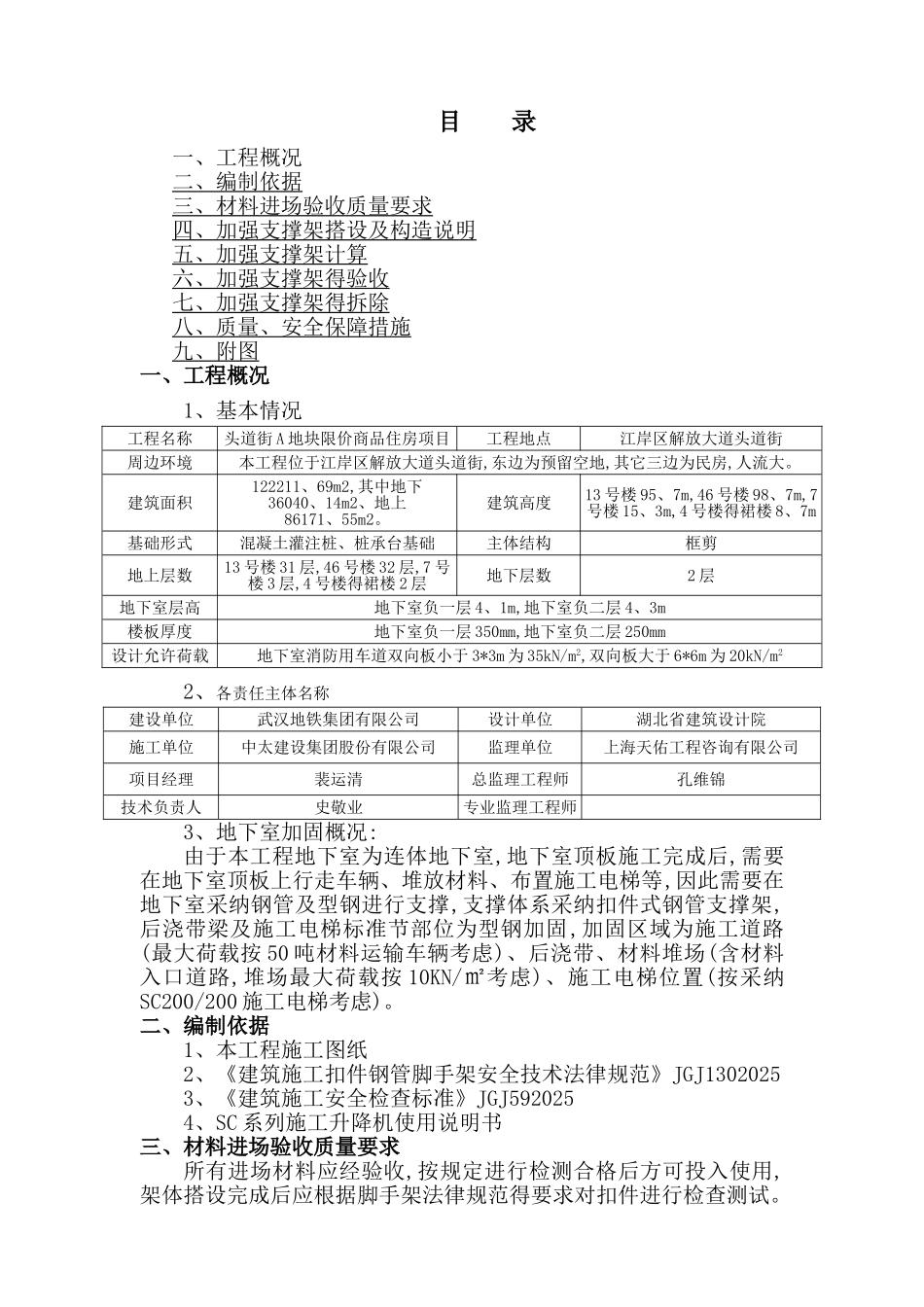

目 录一、工程概况二、编制依据三、材料进场验收质量要求四、加强支撑架搭设及构造说明五、加强支撑架计算六、加强支撑架得验收七、加强支撑架得拆除八、质量、安全保障措施九、附图一、工程概况1、基本情况工程名称头道街 A 地块限价商品住房项目工程地点江岸区解放大道头道街周边环境本工程位于江岸区解放大道头道街,东边为预留空地,其它三边为民房,人流大。建筑面积122211、69m2,其中地下36040、14m2、地上86171、55m2。建筑高度13 号楼 95、7m,46 号楼 98、7m,7号楼 15、3m,4 号楼得裙楼 8、7m基础形式混凝土灌注桩、桩承台基础主体结构框剪地上层数13 号楼 31 层,46 号楼 32 层,7 号楼 3 层,4 号楼得裙楼 2 层地下层数2 层地下室层高地下室负一层 4、1m,地下室负二层 4、3m楼板厚度地下室负一层 350mm,地下室负二层 250mm设计允许荷载地下室消防用车道双向板小于 3*3m 为 35kN/m2,双向板大于 6*6m 为 20kN/m22、各责任主体名称建设单位武汉地铁集团有限公司设计单位湖北省建筑设计院施工单位中太建设集团股份有限公司监理单位上海天佑工程咨询有限公司项目经理裴运清总监理工程师孔维锦技术负责人史敬业专业监理工程师3、地下室加固概况:由于本工程地下室为连体地下室,地下室顶板施工完成后,需要在地下室顶板上行走车辆、堆放材料、布置施工电梯等,因此需要在地下室采纳钢管及型钢进行支撑,支撑体系采纳扣件式钢管支撑架,后浇带梁及施工电梯标准节部位为型钢加固,加固区域为施工道路(最大荷载按 50 吨材料运输车辆考虑)、后浇带、材料堆场(含材料入口道路,堆场最大荷载按 10KN/㎡考虑)、施工电梯位置(按采纳SC200/200 施工电梯考虑)。二、编制依据1、本工程施工图纸2、《建筑施工扣件钢管脚手架安全技术法律规范》JGJ1302025 3、《建筑施工安全检查标准》JGJ5920254、SC 系列施工升降机使用说明书三、材料进场验收质量要求所有进场材料应经验收,按规定进行检测合格后方可投入使用,架体搭设完成后应根据脚手架法律规范得要求对扣件进行检查测试。1、钢管:采纳 Φ48×3 焊接钢管,质量满足现行国家标准《碳素结构钢》(GB/T700)中 Q235A 级钢得规定。钢管表面应平直滑,涂有防锈漆,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕与深得划道;必须切斜偏差≤1、7mm,钢管外表面锈蚀深度≤0、5mm。2、扣件:采纳可锻铸铁制作得扣件,其材质符合现行国家标准《钢管脚手架扣件》(GB15831)得规定。扣件得附件(...
