基于89s51单片机的无线病房呼叫系统设计大学毕设论文

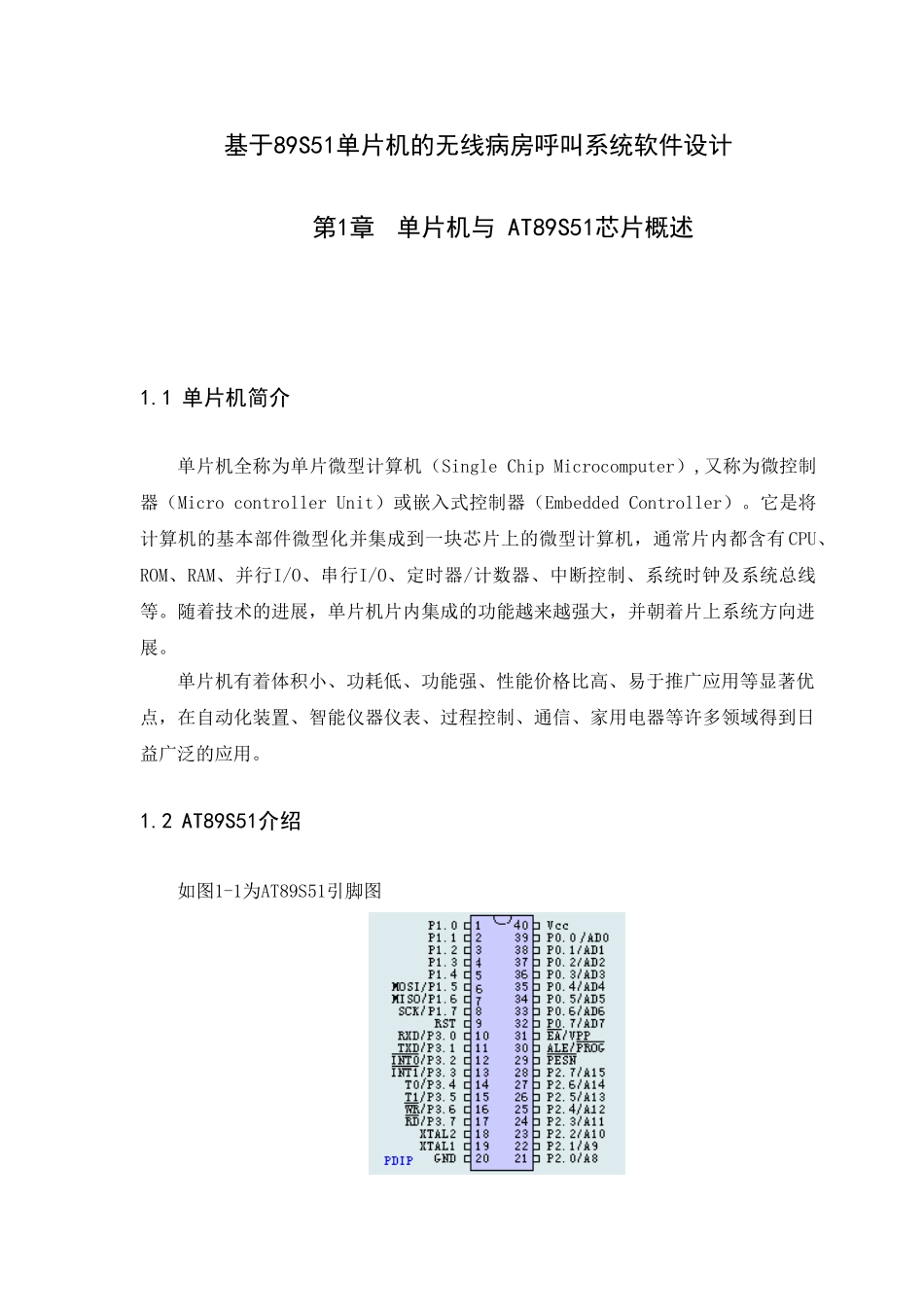

基于89S51单片机的无线病房呼叫系统软件设计第1章单片机与 AT89S51芯片概述1.1 单片机简介单片机全称为单片微型计算机（Single Chip Microcomputer）,又称为微控制器（Micro controller Unit）或嵌入式控制器（Embedded Controller）。它是将计算机的基本部件微型化并集成到一块芯片上的微型计算机，通常片内都含有 CPU、ROM、RAM、并行I/O、串行I/O、定时器/计数器、中断控制、系统时钟及系统总线等。随着技术的进展，单片机片内集成的功能越来越强大，并朝着片上系统方向进展。 单片机有着体积小、功耗低、功能强、性能价格比高、易于推广应用等显著优点，在自动化装置、智能仪器仪表、过程控制、通信、家用电器等许多领域得到日益广泛的应用。1.2 AT89S51介绍如图1-1为AT89S51引脚图图1-1 AT89S51引脚图AT89S51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采纳ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供性价比高的解决方案。 AT89S51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。此外，AT89S51设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式，以适应不同产品的需求。（1）主要功能特性：兼容MCS-51指令系统 4k可反复 擦写(>1000次)ISP Flash ROM32个双向I/O口4.5-5.5V工作电压2个16位可编程定时/计数器时钟频率0-33MHz全双工UART串行中断口线128x8bit内部RAM2个外部中断源低功耗空闲和省电模式中断唤醒省电模式3级加密位看门狗（WDT）电路软件设置空闲和省电功能灵活的ISP字节和分页编程双数据寄存器指针（2）AT89S51各引脚功能介绍：引脚如图1-1所示，以下是各引脚的说明.VCC：AT89S51 电源正端输入，接+...
