基于AT89C2051单片机的温度控制系统的设计方案-毕业论文设计

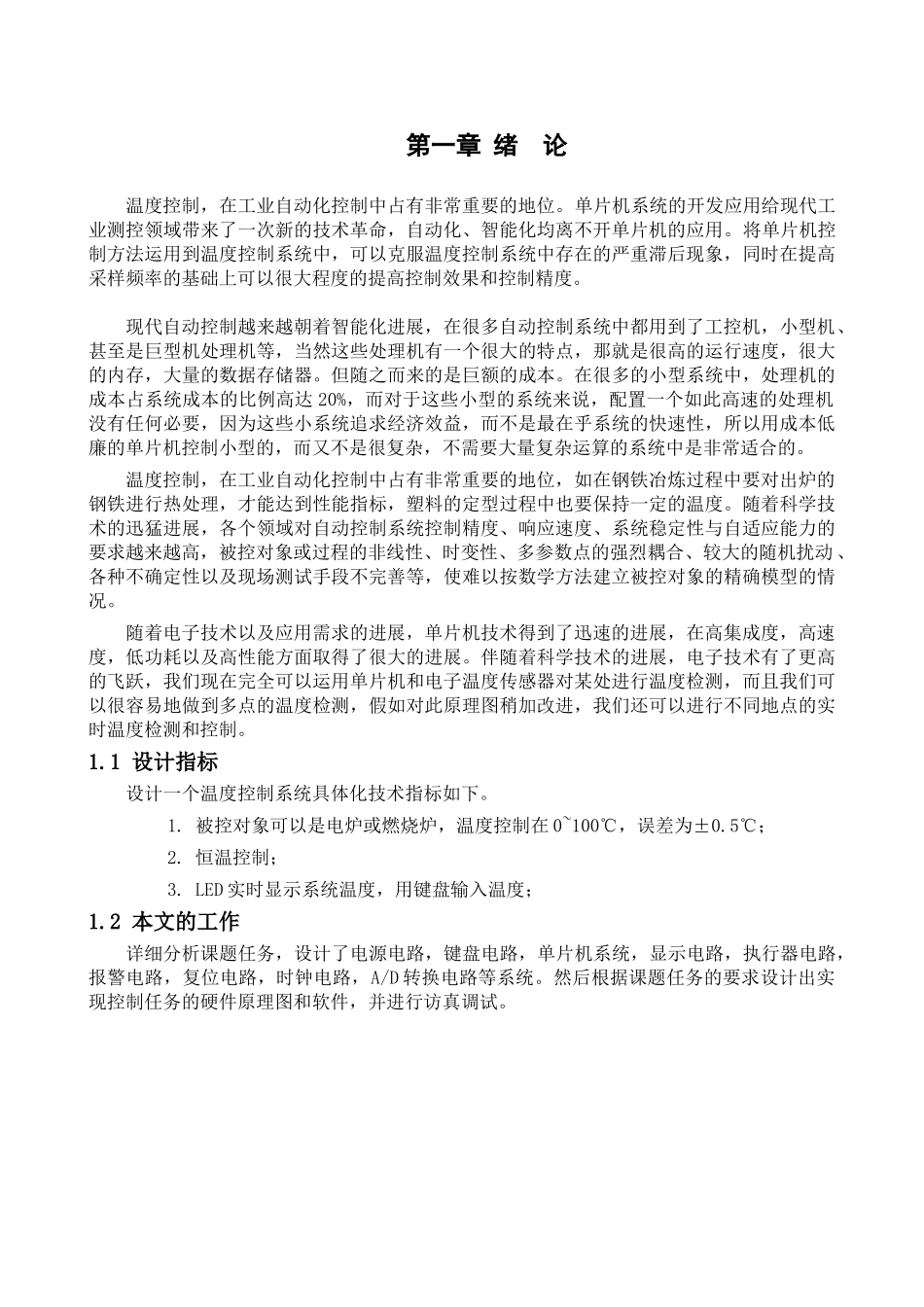

第一章 绪 论温度控制，在工业自动化控制中占有非常重要的地位。单片机系统的开发应用给现代工业测控领域带来了一次新的技术革命，自动化、智能化均离不开单片机的应用。将单片机控制方法运用到温度控制系统中，可以克服温度控制系统中存在的严重滞后现象，同时在提高采样频率的基础上可以很大程度的提高控制效果和控制精度。现代自动控制越来越朝着智能化进展，在很多自动控制系统中都用到了工控机，小型机、甚至是巨型机处理机等，当然这些处理机有一个很大的特点，那就是很高的运行速度，很大的内存，大量的数据存储器。但随之而来的是巨额的成本。在很多的小型系统中，处理机的成本占系统成本的比例高达 20%，而对于这些小型的系统来说，配置一个如此高速的处理机没有任何必要，因为这些小系统追求经济效益，而不是最在乎系统的快速性，所以用成本低廉的单片机控制小型的，而又不是很复杂，不需要大量复杂运算的系统中是非常适合的。温度控制，在工业自动化控制中占有非常重要的地位，如在钢铁冶炼过程中要对出炉的钢铁进行热处理，才能达到性能指标，塑料的定型过程中也要保持一定的温度。随着科学技术的迅猛进展，各个领域对自动控制系统控制精度、响应速度、系统稳定性与自适应能力的要求越来越高，被控对象或过程的非线性、时变性、多参数点的强烈耦合、较大的随机扰动 、各种不确定性以及现场测试手段不完善等，使难以按数学方法建立被控对象的精确模型的情况。随着电子技术以及应用需求的进展，单片机技术得到了迅速的进展，在高集成度，高速度，低功耗以及高性能方面取得了很大的进展。伴随着科学技术的进展，电子技术有了更高的飞跃，我们现在完全可以运用单片机和电子温度传感器对某处进行温度检测，而且我们可以很容易地做到多点的温度检测，假如对此原理图稍加改进，我们还可以进行不同地点的实时温度检测和控制。1.1 设计指标设计一个温度控制系统具体化技术指标如下。1. 被控对象可以是电炉或燃烧炉，温度控制在 0~100℃，误差为±0.5℃；2. 恒温控制；3. LED 实时显示系统温度，用键盘输入温度；1.2 本文的工作详细分析课题任务，设计了电源电路，键盘电路，单片机系统，显示电路，执行器电路，报警电路，复位电路，时钟电路，A/D 转换电路等系统。然后根据课题任务的要求设计出实现控制任务的硬件原理图和软件，并进行访真调试。第二章 设计思想实现温度控制的方法有多种，可以用工控机作为控制器，用热电阻测量温...
