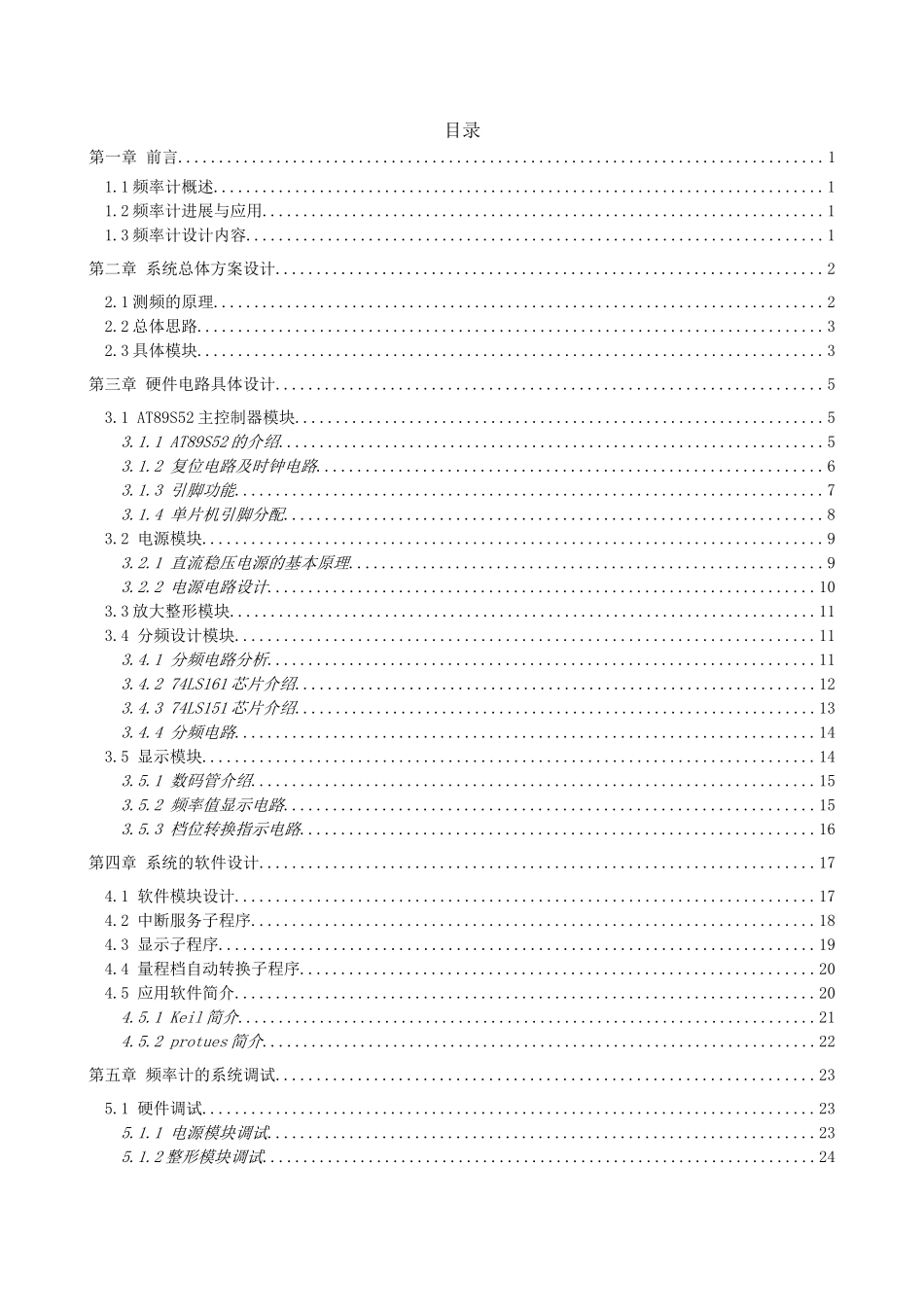

基于 AT89S52 单片机的频率计设计中 文 摘 要频率测量是电子学测量中最为基本的测量之一。频率计主要是由信号输入和放大电路、单片机模块、分频模块及显示电路模块组成。AT89S52 单片机是频率计的控制核心，来完成它待测信号的计数，译码，显示以及对分频比的控制。利用它内部的定时/计数器完成待测信号频率的测量。在整个设计过程中，所制作的频率计采纳外部分频，实现 10Hz~2MHz 的频率测量，而且可以实现量程自动切换流程。以 AT89S52 单片机为核心，通过单片机内部定时/计数器的门控时间，方便对频率计的测量。其待测频率值使用四位共阳极数码管显示，并可以自动切换量程，单位分别由红、黄、绿 3 个 LED 指示。本次采纳单片机技术设计一种数字显示的频率计，具有测量准确度高，响应速度快，体积小等优点。关键词：频率计；单片机；计数器；量程自动切换 目录第一章 前言...............................................................................11.1 频率计概述...........................................................................11.2 频率计进展与应用.....................................................................11.3 频率计设计内容.......................................................................1第二章 系统总体方案设计...................................................................22.1 测频的原理...........................................................................22.2 总体思路.............................................................................32.3 具体模块.............................................................................3第三章 硬件电路具体设计...................................................................53.1 AT89S52 主控制器模块.................................................................53.1.1 AT89S52 的介绍...................................................................53.1.2 复位电路及时钟电路..............................................................63.1.3 引脚功能........................................................................73.1.4 单片机引脚分配..................................................................83.2 ...
