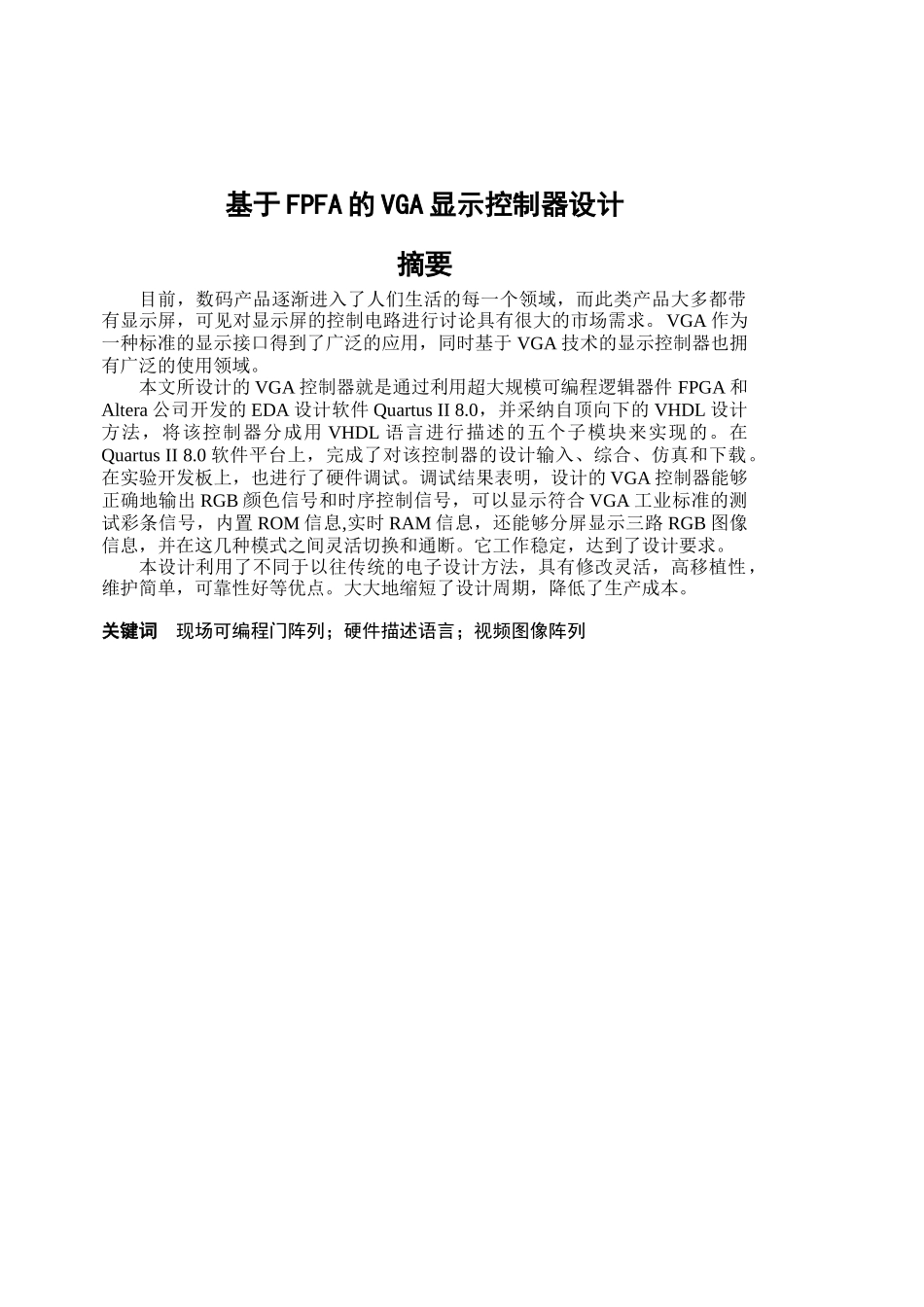

基于 FPFA 的 VGA 显示控制器设计摘要目前，数码产品逐渐进入了人们生活的每一个领域，而此类产品大多都带有显示屏，可见对显示屏的控制电路进行讨论具有很大的市场需求。VGA 作为一种标准的显示接口得到了广泛的应用，同时基于 VGA 技术的显示控制器也拥有广泛的使用领域。本文所设计的 VGA 控制器就是通过利用超大规模可编程逻辑器件 FPGA 和Altera 公司开发的 EDA 设计软件 Quartus II 8.0，并采纳自顶向下的 VHDL 设计方法，将该控制器分成用 VHDL 语言进行描述的五个子模块来实现的。在Quartus II 8.0 软件平台上，完成了对该控制器的设计输入、综合、仿真和下载。在实验开发板上，也进行了硬件调试。调试结果表明，设计的 VGA 控制器能够正确地输出 RGB 颜色信号和时序控制信号，可以显示符合 VGA 工业标准的测试彩条信号，内置 ROM 信息,实时 RAM 信息，还能够分屏显示三路 RGB 图像信息，并在这几种模式之间灵活切换和通断。它工作稳定，达到了设计要求。本设计利用了不同于以往传统的电子设计方法，具有修改灵活，高移植性，维护简单，可靠性好等优点。大大地缩短了设计周期，降低了生产成本。关键词 现场可编程门阵列；硬件描述语言；视频图像阵列The VGA Display Controller Design Based on FPFAAbstractThe currently, the digital products which most of them have a display screen entered in every area of people's lives gradually, so we can see the great market demand of the study on the control circuit .As a standard display interface has been widely used, the VGA display controller based on this VGA norm also has a broad field of use at the same time.In this paper, designed through the use of ultra-large-scale programmable logic device-FPGA and Altera developed EDA design software Quartus II of version 8.0, and the VHDL top-down design methodology,the VGA controller was divided into five sub-modules which described with VHDL language. It has finished the design of the controller input, integrated, simulation, and download on Quartus II 8.0 software platform,and it has carried ...
