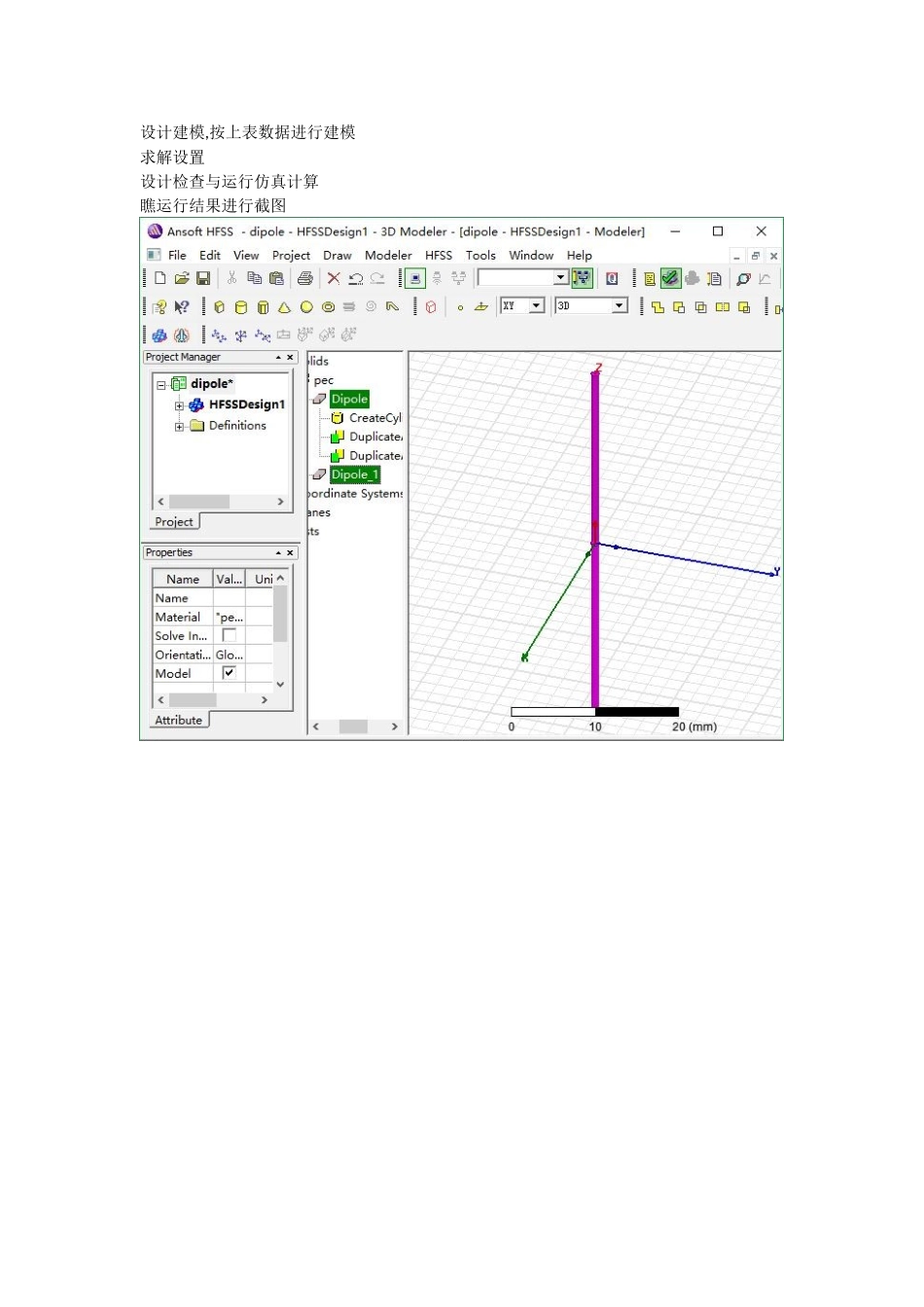

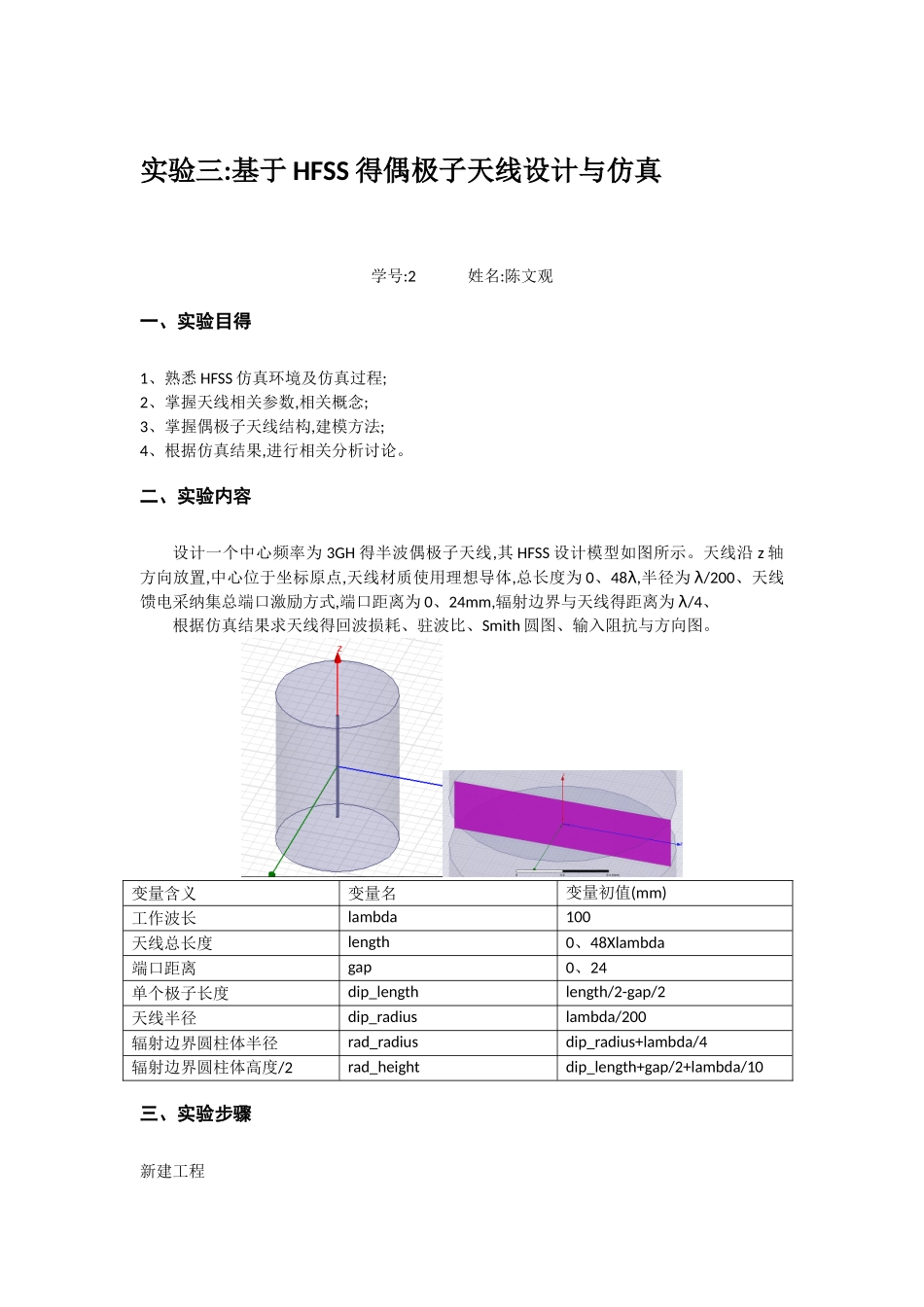

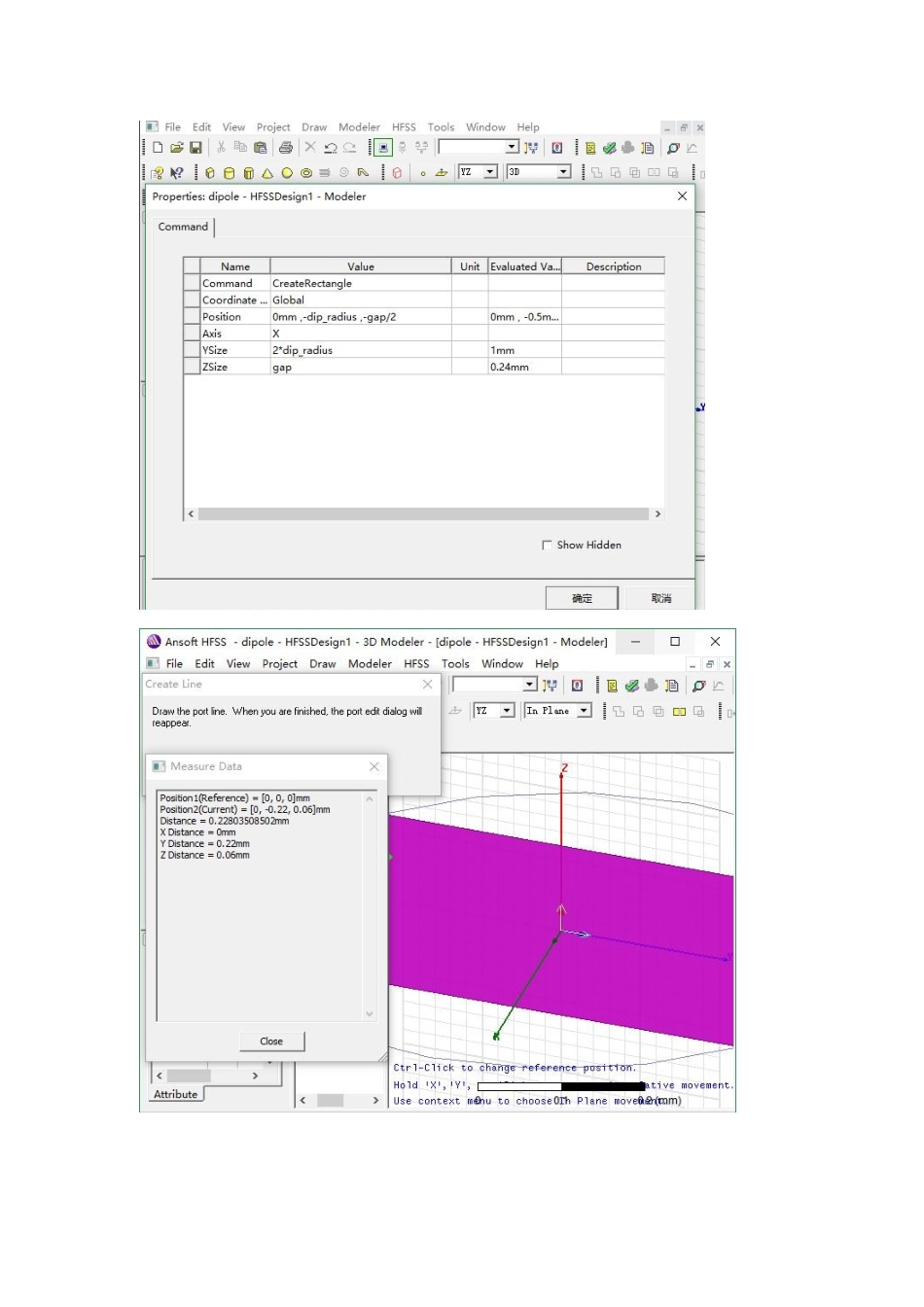

实验三:基于 HFSS 得偶极子天线设计与仿真学号:2 姓名:陈文观一、实验目得1、熟悉 HFSS 仿真环境及仿真过程;2、掌握天线相关参数,相关概念;3、掌握偶极子天线结构,建模方法;4、根据仿真结果,进行相关分析讨论。二、实验内容设计一个中心频率为 3GH 得半波偶极子天线,其 HFSS 设计模型如图所示。天线沿 z 轴方向放置,中心位于坐标原点,天线材质使用理想导体,总长度为 0、48λ,半径为 λ/200、天线馈电采纳集总端口激励方式,端口距离为 0、24mm,辐射边界与天线得距离为 λ/4、根据仿真结果求天线得回波损耗、驻波比、Smith 圆图、输入阻抗与方向图。变量含义变量名变量初值(mm)工作波长lambda100天线总长度length0、48Xlambda端口距离gap0、24单个极子长度dip_lengthlength/2-gap/2天线半径dip_radiuslambda/200辐射边界圆柱体半径rad_radiusdip_radius+lambda/4辐射边界圆柱体高度/2rad_heightdip_length+gap/2+lambda/10三、实验步骤新建工程设计建模,按上表数据进行建模求解设置设计检查与运行仿真计算瞧运行结果进行截图四、结果分析截图仿真结果,并简单分析结果五、实验收获与体会按实验指导进行操作,正常情况下都可以得到预期得实验效果。
