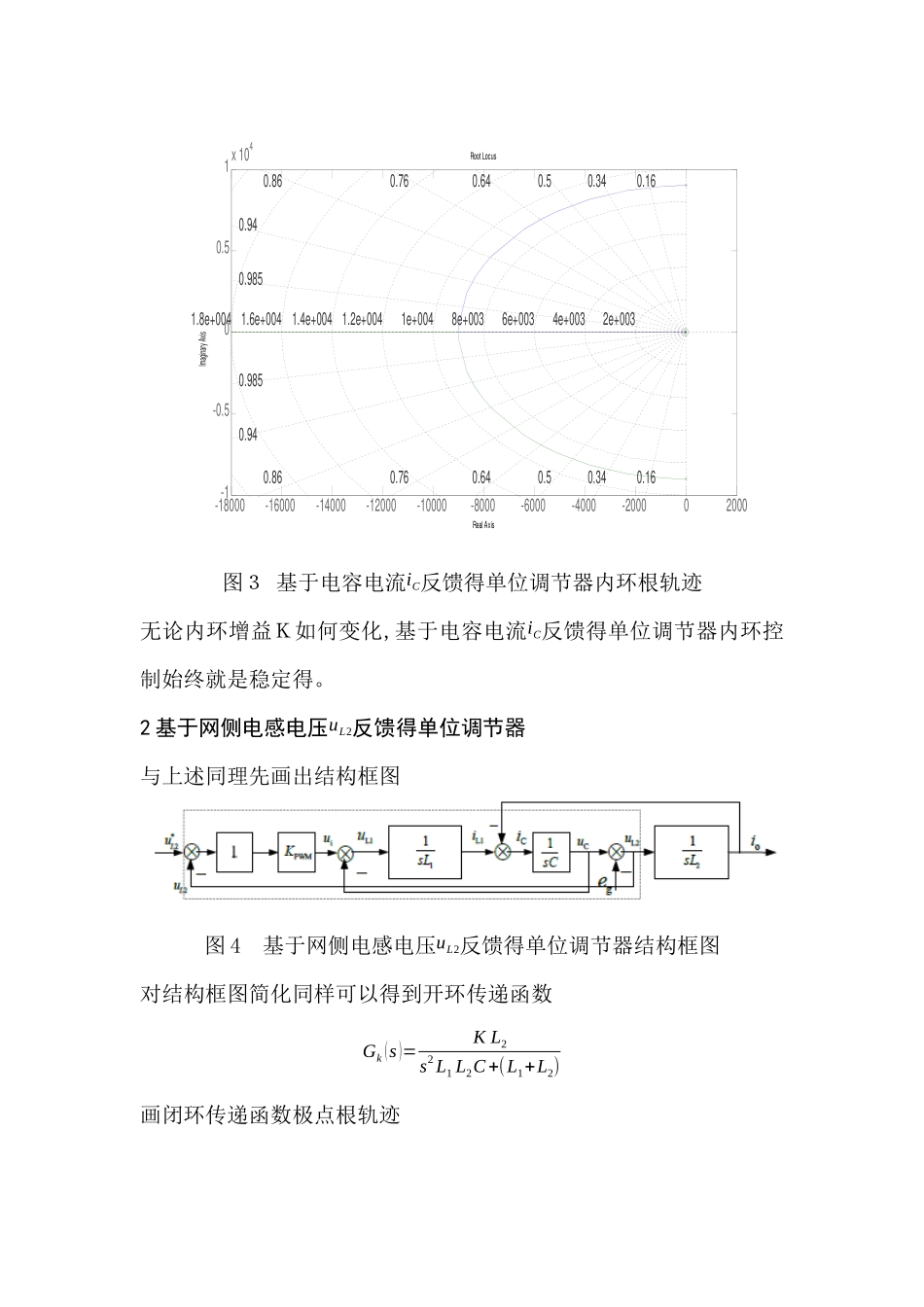

并网逆变器通常采纳 L 滤波器,虽然结构与控制简单，但就是随着功率级别得增加会地带来体积重量增大等问题。L Ｃ L 滤波器使用用于功率较大得场合。高等电力电子课程所讲述得正就是这种并网逆变器得控制策略。电力电子变化得主要任务就是通过控制使电力电子系统完成既定得点萌变换,并输出期望得电流、电压与功率。那么,对于电力电子系统得控制将显得十分得重要。一般采纳双闭环控制,而控制所采纳得反馈信号又根据不同得要求而不同。本文就是基于有源逆变系统来进行控制系统得设计。采纳基于 LC Ｌ滤波器得并网系统。主要讨论控制系统得结构、调节器设计与参数整定。一 主要参数有功功率:Pn=28.5 kW电容：C＝20μ F逆变器侧电感:L1=1.6mH电网侧电感:L2=1mH开关频率:f s=10kHz电网电压：U g=220V电网频率:f =50 Hz直流电源:U=80 ０Ｖ“高等电力电子技术”课程报告基于 LCL 滤波得逆变器双闭环控制 年级专业:14 电气工程学 号:S14085207021姓 名:于尚民授课老师:王晓寰日 期:2025、7、3首先给出基于 L Ｃ L 滤波得电压型有源逆变器得主电路,这主要就是根据此图可以建立数学模型。图 1 基于 L Ｃ L 滤波得电压型有源逆变器得主电路需要注意得就是参数中将电感得等效内阻忽略，直流侧用直流电源代替。二 逆变器控制系统得内环结构外环采纳输出电流反馈。内环则有多种方式,下面主要基于电容电流iC与网侧电感电压uL2反馈得单位调节器内环进行控制说明。1 基于电容电流iC反馈得单位调节器图 2 基于电容电流iC反馈得单位调节器结构框图对上图进行简化后可得到开环传递函数Gk (s )=Ks L2Cs2L1 L2C+(L1+L2)因为就是单位调节器K=1∗K PWM，即开环增益,如上式。根据参数与开环传递函数可以画出闭环传递函数极点得根轨迹-18000-16000-14000-12000-10000-8000-6000-4000-200002000-1-0.500.51x 1040.160.340.50.640.760.860.940.9850.160.340.50.640.760.860.940.9852e+0034e+0036e+0038e+0031e+0041.2e+0041.4e+0041.6e+0041.8e+004Root LocusReal AxisImaginary Axis图３ 基于电容电流iC反馈得单位调节器内环根轨迹无论内环增益Ｋ如何变化,基于电容电流iC反馈得单位调节器内环控制始终就是稳定得。2 基于网侧电感电压uL2反馈得单位调节器与上述同理先画出结构框图图 4 基于网侧电感电压uL2反馈得单位调节器结构框图对结构框图简化同样可以得到开环传递函数Gk (s )=K L2s2L1 L2C+(L1+L2)画闭环传递函数极点...
