基于PLC和变频器控制的电梯设计毕业论文

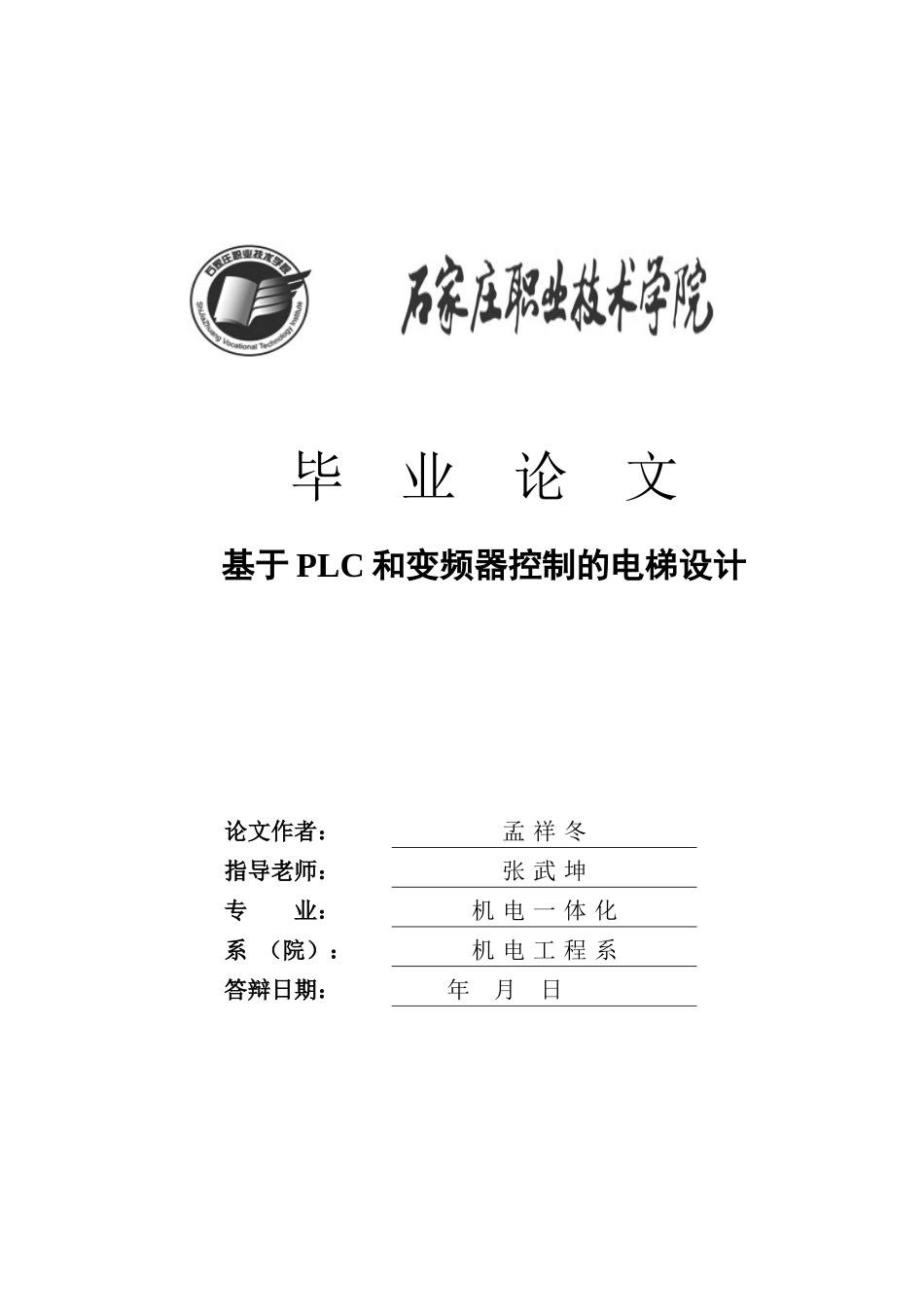

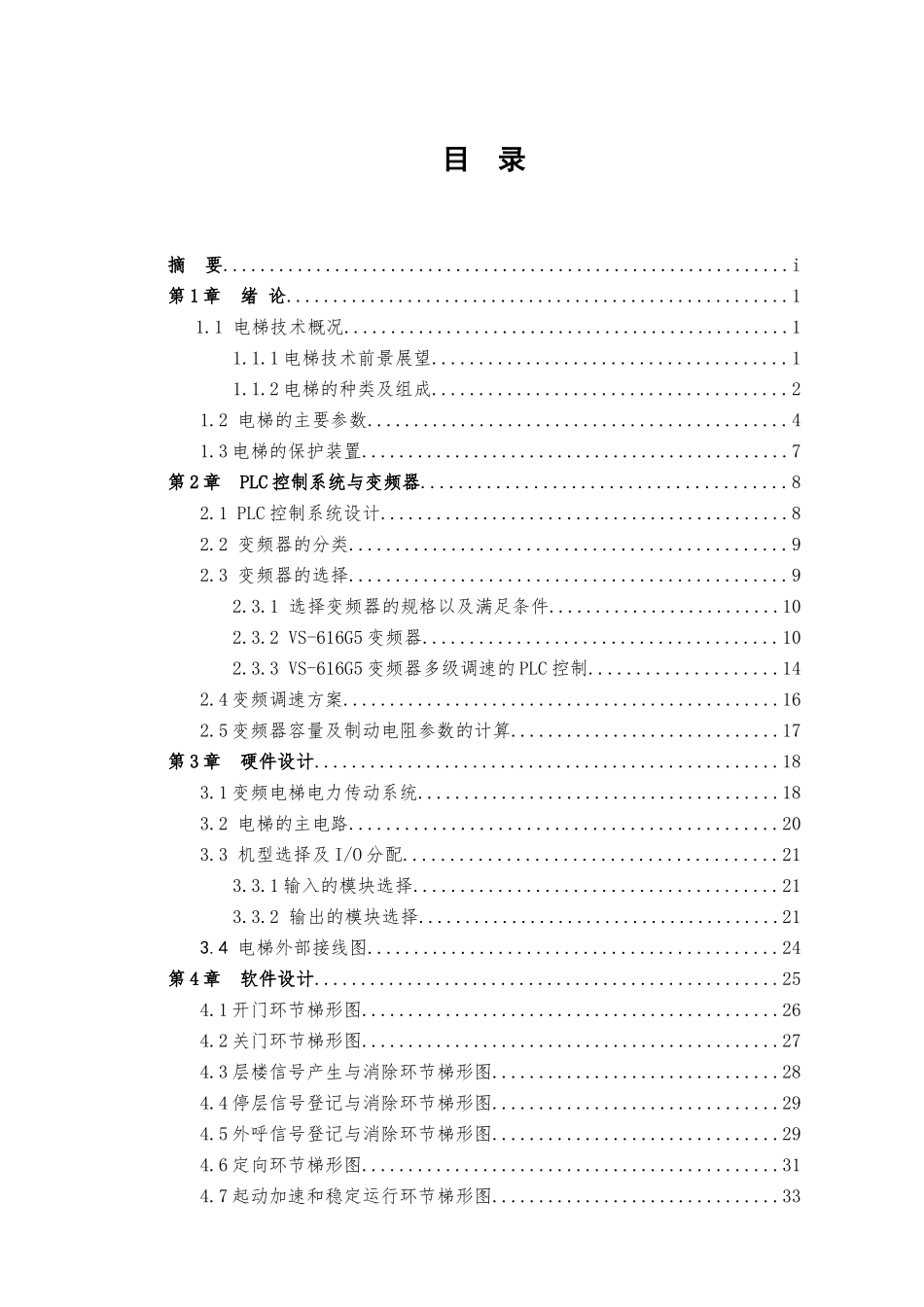

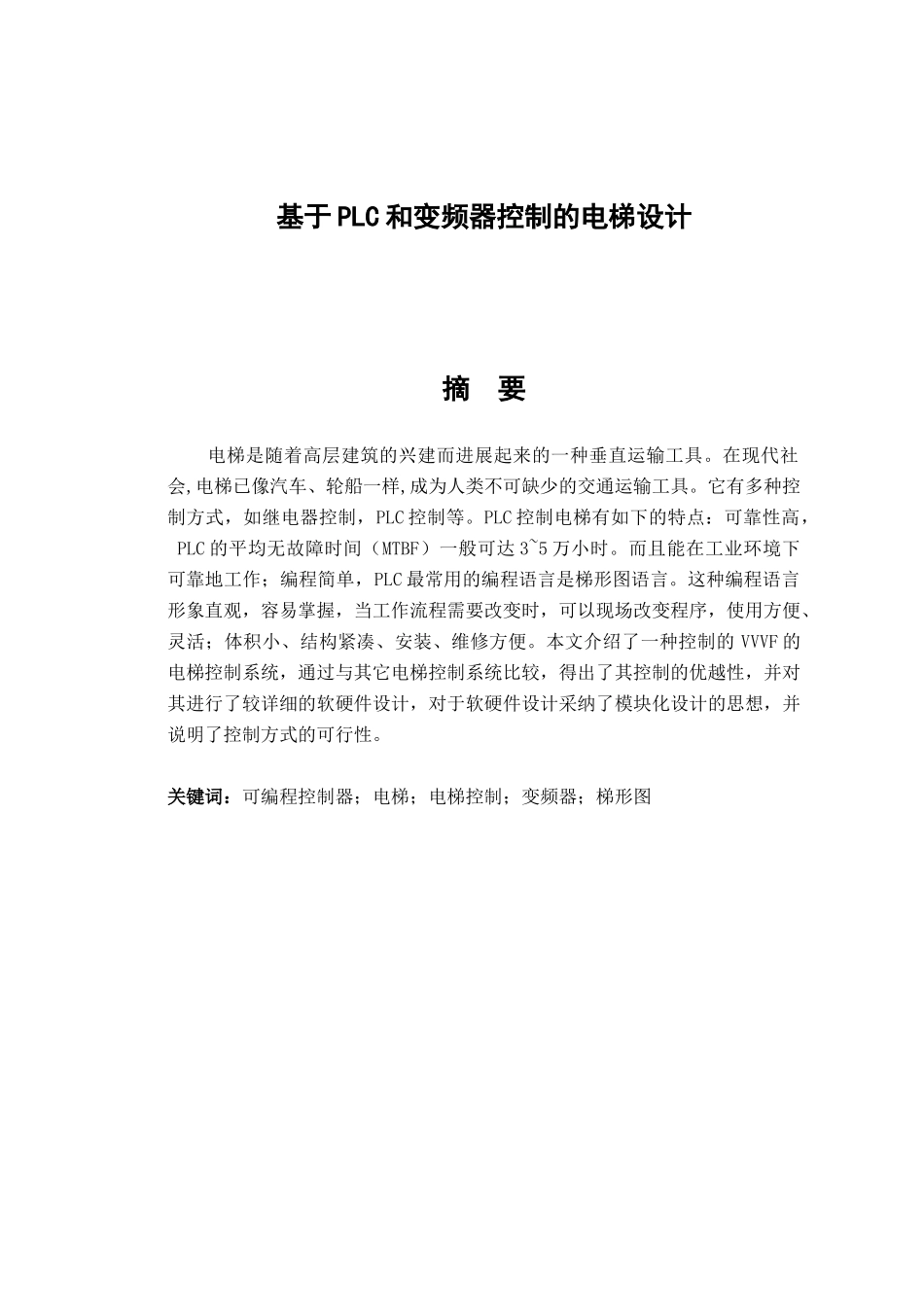

毕 业 论 文基于 PLC 和变频器控制的电梯设计论文作者：孟 祥 冬指导老师：张 武 坤专 业：机 电 一 体 化系 （院）：机 电 工 程 系答辩日期：年 月 日基于 PLC 和变频器控制的电梯设计摘 要 电梯是随着高层建筑的兴建而进展起来的一种垂直运输工具。在现代社会,电梯已像汽车、轮船一样,成为人类不可缺少的交通运输工具。它有多种控制方式，如继电器控制，PLC 控制等。PLC 控制电梯有如下的特点：可靠性高， PLC 的平均无故障时间（MTBF）一般可达 3~5 万小时。而且能在工业环境下可靠地工作；编程简单，PLC 最常用的编程语言是梯形图语言。这种编程语言形象直观，容易掌握，当工作流程需要改变时，可以现场改变程序，使用方便、灵活；体积小、结构紧凑、安装、维修方便。本文介绍了一种控制的 VVVF 的电梯控制系统，通过与其它电梯控制系统比较，得出了其控制的优越性，并对其进行了较详细的软硬件设计，对于软硬件设计采纳了模块化设计的思想，并说明了控制方式的可行性。关键词：可编程控制器；电梯；电梯控制；变频器；梯形图目 录摘 要.............................................................i第 1 章 绪 论......................................................1 1.1 电梯技术概况................................................11.1.1 电梯技术前景展望......................................11.1.2 电梯的种类及组成......................................21.2 电梯的主要参数.............................................41.3 电梯的保护装置..............................................7第 2 章 PLC 控制系统与变频器.......................................82.1 PLC 控制系统设计............................................82.2 变频器的分类...............................................92.3 变频器的选择...............................................92.3.1 选择变频器的规格以及满足条件.........................102.3.2 VS-616G5 变频器......................................102.3.3 VS-616G5 变频器多级调速的 PLC 控制....................142.4 变频调速方案...............................................162.5 变频器容量及制动电阻参数的计算.............................17第 3 章 硬件设计.....................
