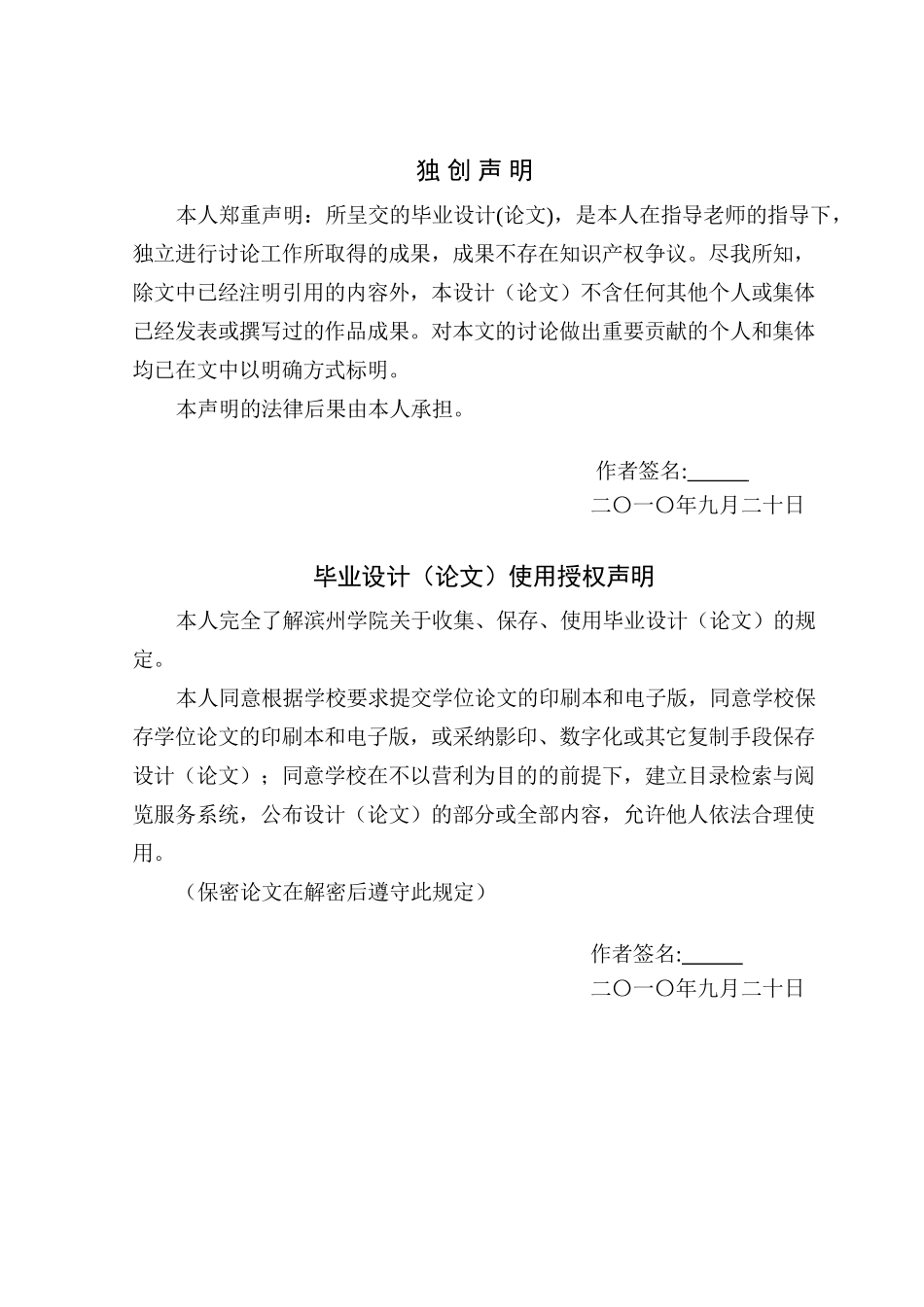

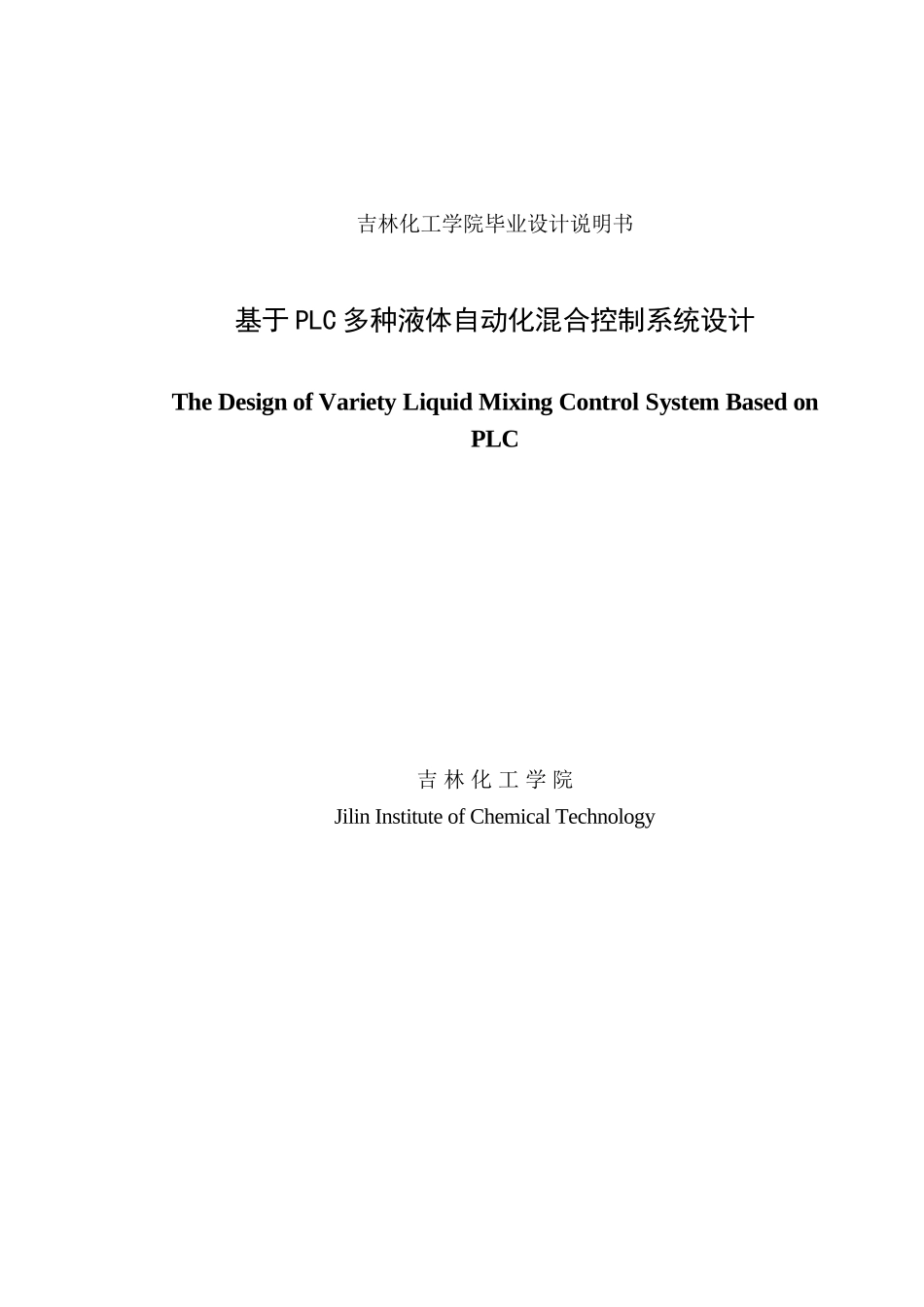

吉林化工学院毕业设计说明书基于 PLC 多种液体自动化混合控制系统设计The Design of Variety Liquid Mixing Control System Based on PLC吉 林 化 工 学 院Jilin Institute of Chemical Technology独 创 声 明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行讨论工作所取得的成果，成果不存在知识产权争议。尽我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的讨论做出重要贡献的个人和集体均已在文中以明确方式标明。本声明的法律后果由本人承担。 作者签名: 二〇一〇年九月二十日 毕业设计（论文）使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。本人同意根据学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采纳影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。（保密论文在解密后遵守此规定） 作者签名: 二〇一〇年九月二十日摘 要本设计以三种液体的混合控制为例设计基于 PLC 的混合液体控制系统，其要求是将三种液体按一定比例混合，在电动机搅拌后要达到一定的温度才能将混合的液体输出容器。液体混合系统的控制设计考虑到其动作的连续性以及各个被控设备动作之间的相互关联性，针对不同的工作状态，进行相应的动作控制输出，从而实现液体混合系统从第一种液体加入到混合完成输出的这样一个周期控制工作的程序实现。设计以液体混合控制系统为中心,从控制系统的硬件系统组成、软件选用到系统的设计过程（包括设计方案、设计流程、设计要求、梯形图设计、外部连接通信等），旨在对其中的设计及制作过程做简单的介绍和说明。设计采纳西门子公司的 s7-300PLC 实现液体混合控制系统，上位机采纳 Wincc 组态软件为开发平台，设计液体混合控制系统的组态环境，操作者就可以直接监控 PLC 的运行情况，并且可以在 Wincc 中适时改变系统的参数指标，从而大大的提高了工作效率。关键词 ：液体混合；西门子 S7-300；PLC；WINCCAbstractMixing liquid control system based on PLC is designed, which takes three kinds of liquid mixing control for example. It need to mix three kinds of ...
