基于PLC控制的恒压供水系统设计

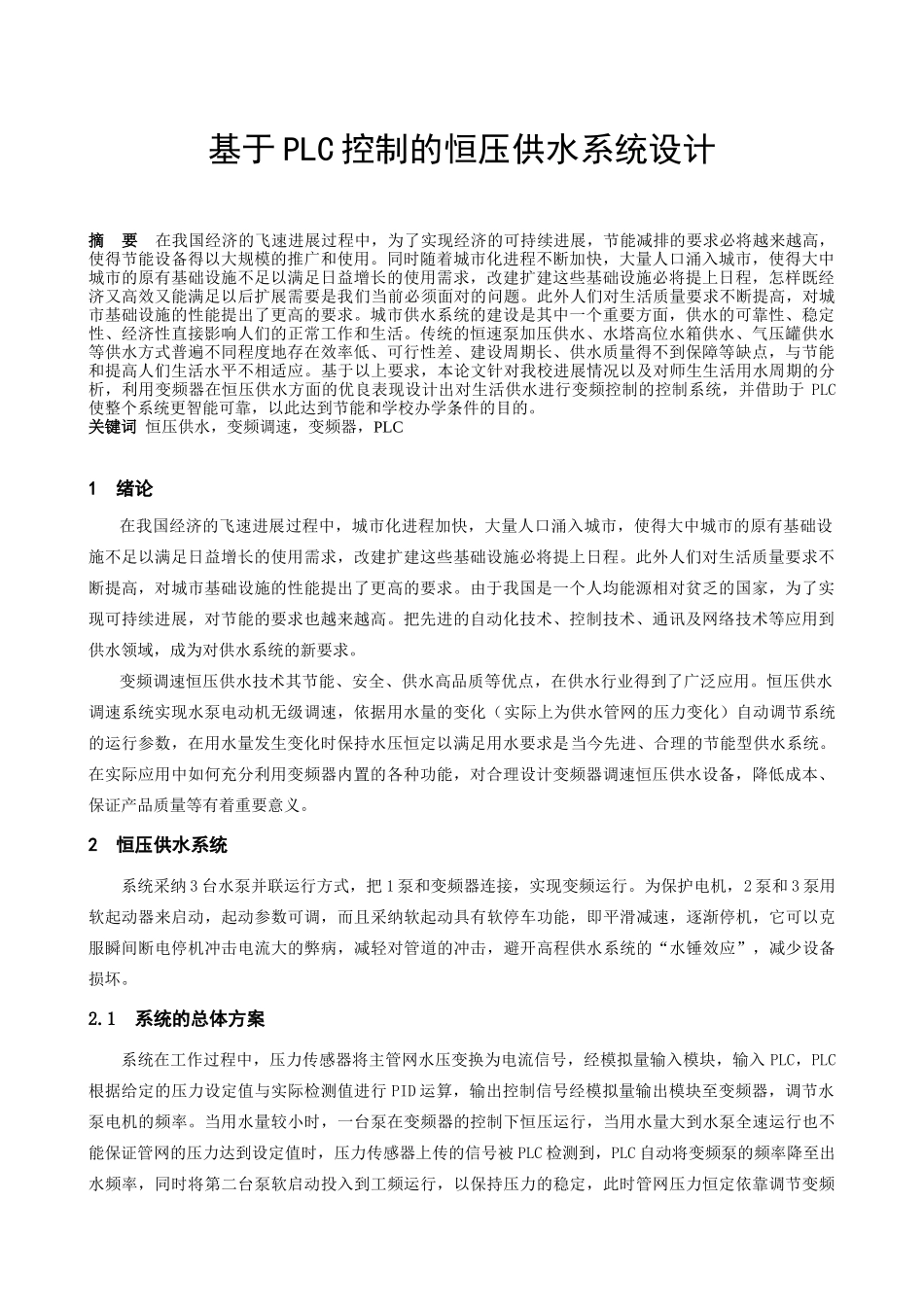

基于PLC控制的恒压供水系统设计_第1页
1/11

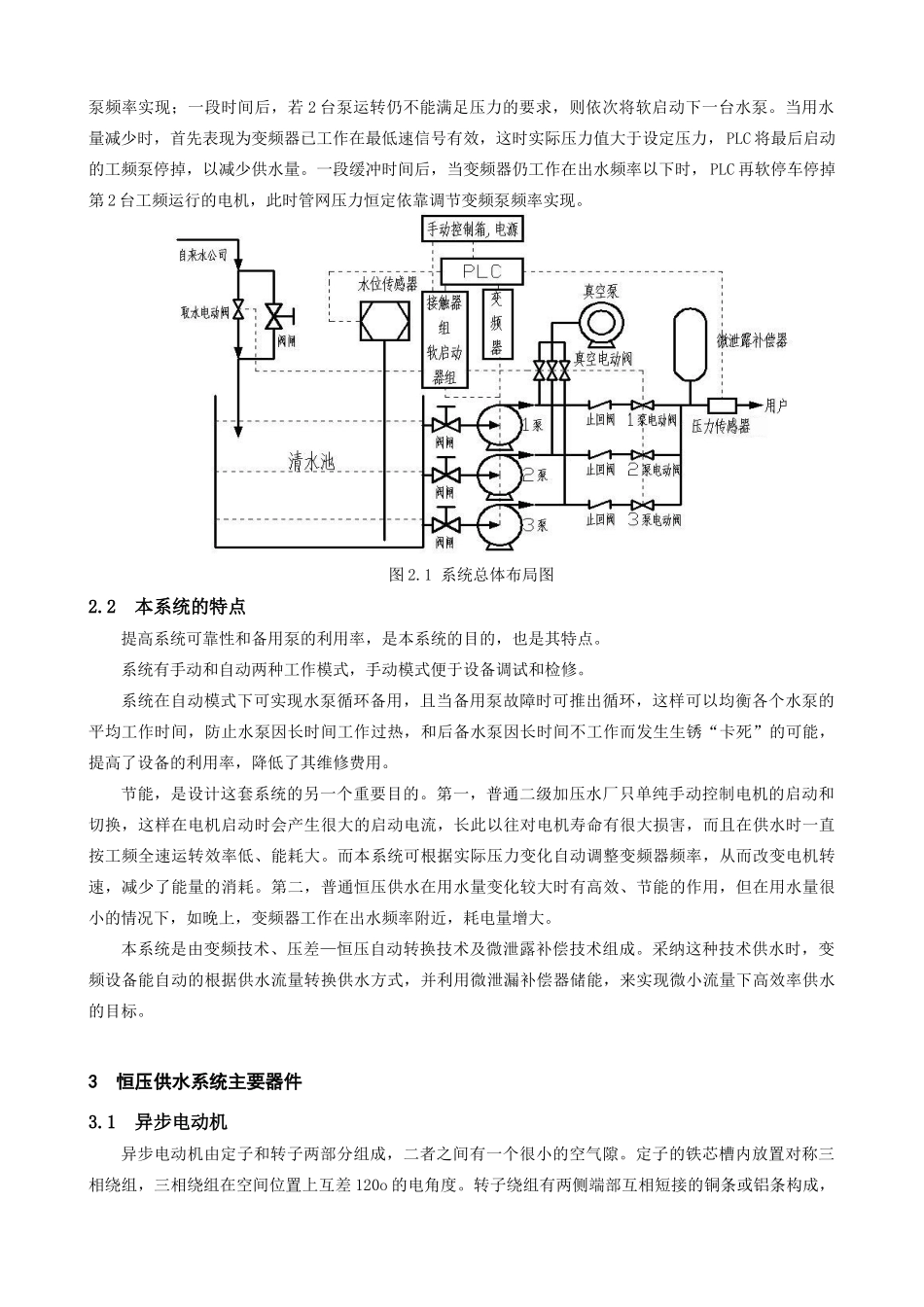

基于PLC控制的恒压供水系统设计_第2页
2/11
基于PLC控制的恒压供水系统设计_第3页
3/11
基于 PLC 控制的恒压供水系统设计摘 要 在我国经济的飞速进展过程中,为了实现经济的可持续进展,节能减排的要求必将越来越高,使得节能设备得以大规模的推广和使用。同时随着城市化进程不断加快,大量人口涌入城市,使得大中城市的原有基础设施不足以满足日益增长的使用需求,改建扩建这些基础设施必将提上日程,怎样既经济又高效又能满足以后扩展需要是我们当前必须面对的问题。此外人们对生活质量要求不断提高,对城市基础设施的性能提出了更高的要求。城市供水系统的建设是其中一个重要方面,供水的可靠性、稳定性、经济性直接影响人们的正常工作和生活。传统的恒速泵加压供水、水塔高位水箱供水、气压罐供水等供水方式普遍不同程度地存在效率低、可行性差、建设周期长、供水质量得不到保障等缺点,与节能和提高人们生活水平不相适应。基于以上要求,本论文针对我校进展情况以及对师生生活用水周期的分析,利用变频器在恒压供水方面的优良表现设计出对生活供水进行变频控制的控制系统,并借助于 PLC使整个系统更智能可靠,以此达到节能和学校办学条件的目的。关键词 恒压供水,变频调速,变频器,PLC1 绪论在我国经济的飞速进展过程中,城市化进程加快,大量人口涌入城市,使得大中城市的原有基础设施不足以满足日益增长的使用需求,改建扩建这些基础设施必将提上日程。此外人们对生活质量要求不断提高,对城市基础设施的性能提出了更高的要求。由于我国是一个人均能源相对贫乏的国家,为了实现可持续进展,对节能的要求也越来越高。把先进的自动化技术、控制技术、通讯及网络技术等应用到供水领域,成为对供水系统的新要求。变频调速恒压供水技术其节能、安全、供水高品质等优点,在供水行业得到了广泛应用。恒压供水调速系统实现水泵电动机无级调速,依据用水量的变化(实际上为供水管网的压力变化)自动调节系统的运行参数,在用水量发生变化时保持水压恒定以满足用水要求是当今先进、合理的节能型供水系统。在实际应用中如何充分利用变频器内置的各种功能,对合理设计变频器调速恒压供水设备,降低成本、保证产品质量等有着重要意义。2 恒压供水系统系统采纳 3 台水泵并联运行方式,把 1 泵和变频器连接,实现变频运行。为保护电机,2 泵和 3 泵用软起动器来启动,起动参数可调,而且采纳软起动具有软停车功能,即平滑减速,逐渐停机,它可以克服瞬间断电停机冲击电流大的弊病,减轻对管道的冲击,避开高程供水系统的“水锤...
