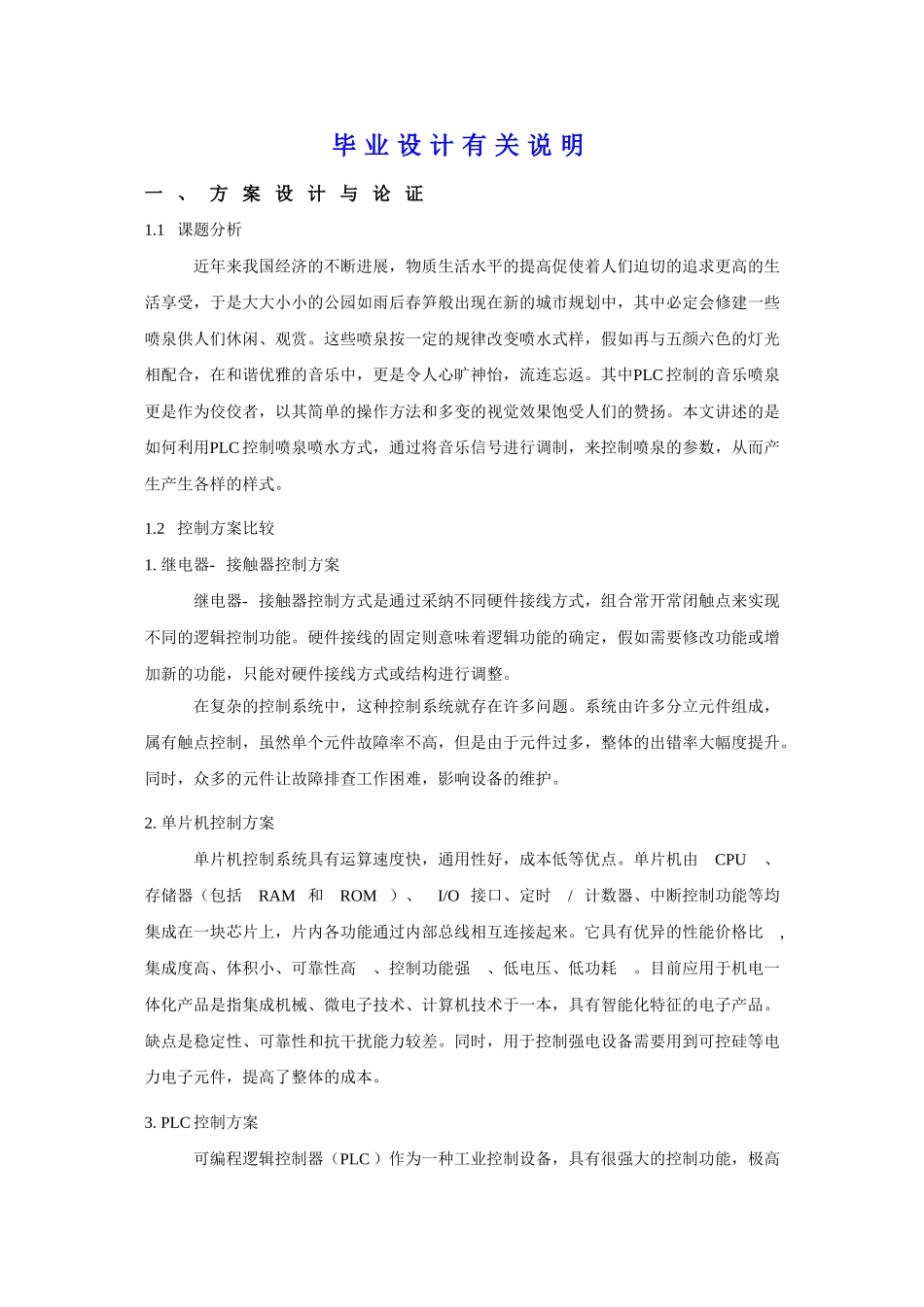

毕 业 设 计 有 关 说 明一 、 方 案 设 计 与 论 证1.1 课题分析近年来我国经济的不断进展，物质生活水平的提高促使着人们迫切的追求更高的生活享受，于是大大小小的公园如雨后春笋般出现在新的城市规划中，其中必定会修建一些喷泉供人们休闲、观赏。这些喷泉按一定的规律改变喷水式样，假如再与五颜六色的灯光相配合，在和谐优雅的音乐中，更是令人心旷神怡，流连忘返。其中PLC 控制的音乐喷泉更是作为佼佼者，以其简单的操作方法和多变的视觉效果饱受人们的赞扬。本文讲述的是如何利用PLC 控制喷泉喷水方式，通过将音乐信号进行调制，来控制喷泉的参数，从而产生产生各样的样式。1.2 控制方案比较1. 继电器- 接触器控制方案继电器- 接触器控制方式是通过采纳不同硬件接线方式，组合常开常闭触点来实现不同的逻辑控制功能。硬件接线的固定则意味着逻辑功能的确定，假如需要修改功能或增加新的功能，只能对硬件接线方式或结构进行调整。在复杂的控制系统中，这种控制系统就存在许多问题。系统由许多分立元件组成，属有触点控制，虽然单个元件故障率不高，但是由于元件过多，整体的出错率大幅度提升。同时，众多的元件让故障排查工作困难，影响设备的维护。2. 单片机控制方案单片机控制系统具有运算速度快，通用性好，成本低等优点。单片机由 CPU 、存储器（包括 RAM 和 ROM ）、 I/O 接口、定时 / 计数器、中断控制功能等均集成在一块芯片上，片内各功能通过内部总线相互连接起来。它具有优异的性能价格比 ,集成度高、体积小、可靠性高 、控制功能强 、低电压、低功耗 。目前应用于机电一体化产品是指集成机械、微电子技术、计算机技术于一本，具有智能化特征的电子产品。缺点是稳定性、可靠性和抗干扰能力较差。同时，用于控制强电设备需要用到可控硅等电力电子元件，提高了整体的成本。 3. PLC 控制方案可编程逻辑控制器（PLC ）作为一种工业控制设备，具有很强大的控制功能，极高的稳定性和可靠性。PLC 采纳存储逻辑，其控制逻辑是以程序方式存储在内存中，要改变控制逻辑，只需改变程序即可。由于PLC 是由程序指令控制半导体电路来实现控制的，所以也具有速度快，严格同步等优良特性。1.3 论证结论以PLC 为核心设计音乐喷泉控制系统，比继电器- 接触器控制方案和单片机方案在稳定性、控制速度、开关量频率、设备体积等方面均有巨大的优势。同时，PLC“ 软接线”的特性还便于喷泉进行参数调整...
