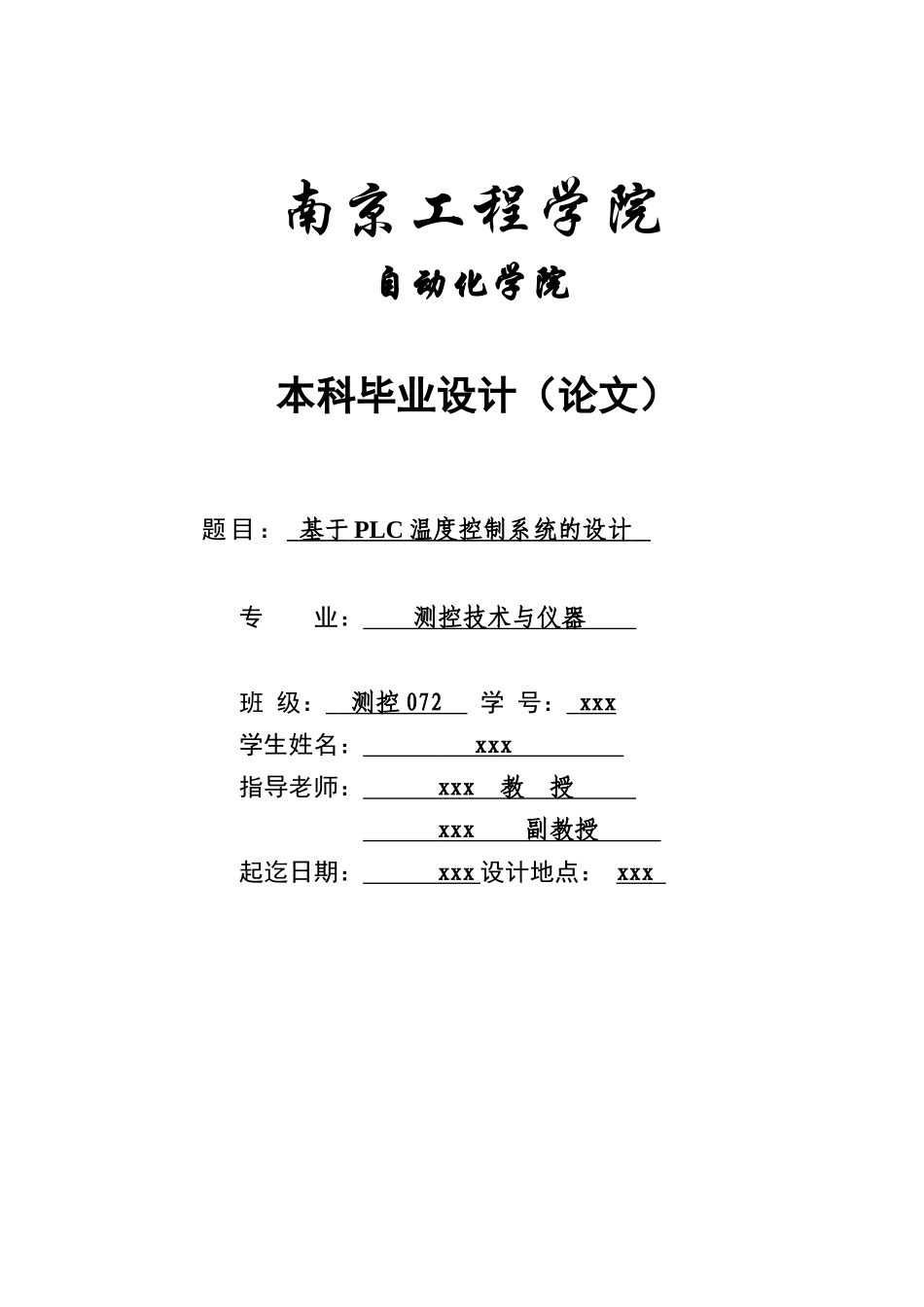

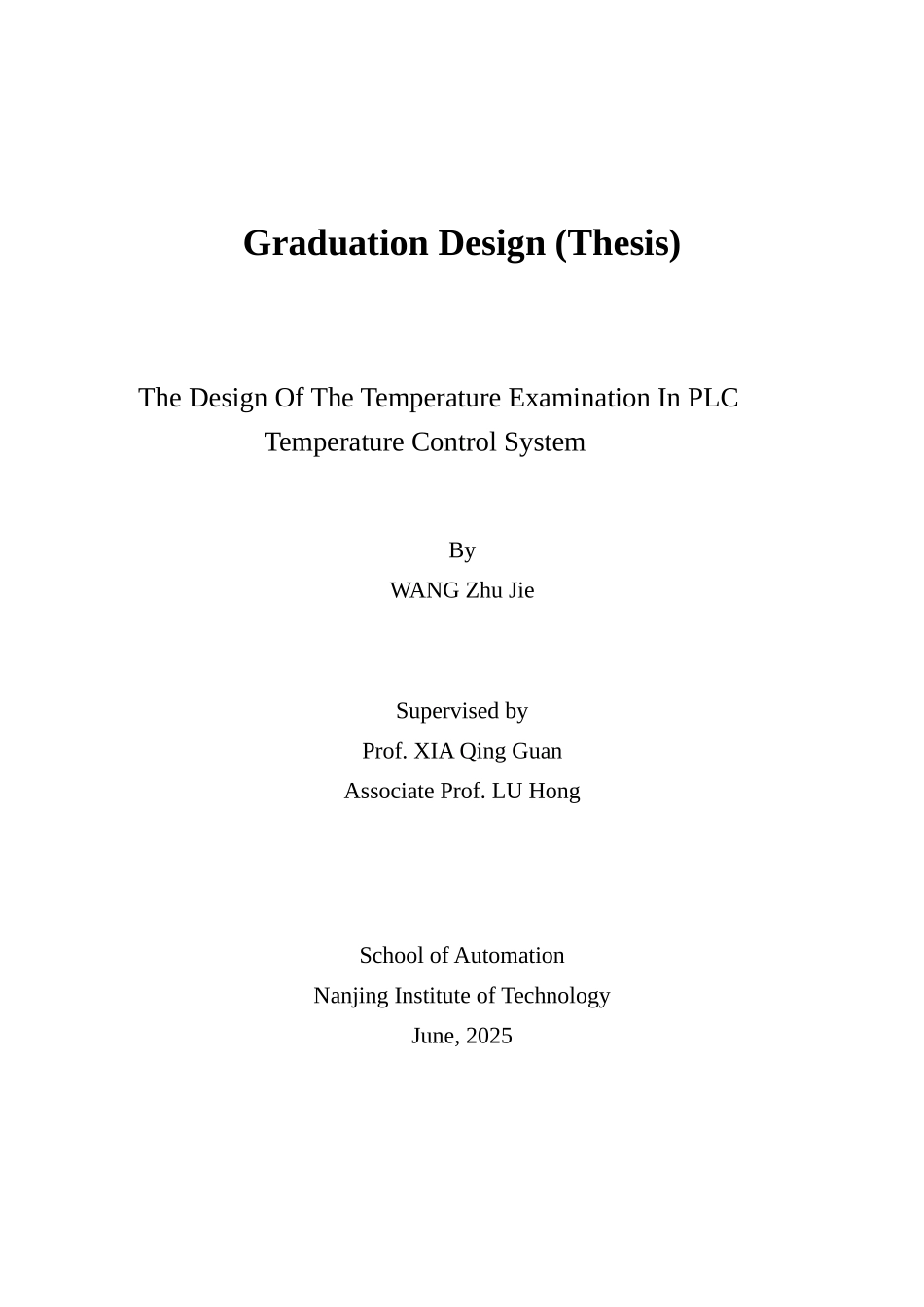

南京工程学院 自动化学院 本科毕业设计（论文）题目： 基于 PLC 温度控制系统的设计 专 业： 测控技术与仪器 班 级： 测控 072 学 号： xxx 学生姓名： xxx 指导老师： xxx 教 授 xxx 副教授 起迄日期： xxx 设计地点： xxx Graduation Design (Thesis)The Design Of The Temperature Examination In PLCTemperature Control SystemByWANG Zhu JieSupervised byProf. XIA Qing GuanAssociate Prof. LU HongSchool of Automation Nanjing Institute of TechnologyJune, 2025摘 要本文介绍基于 PLC 的温度控制系统的设计，包括 A/D 转换、标度变换、温度检测环节、积分分离 PID 算法以及过零数字触发电路的设计。主要内容：实际温度经温度传感器检测，得到模拟电压值，模拟量再经 A/D 转换和标度变换后得到实际炉温。数字控制器根据恒温给定值与实际温度的偏差 e（k）按积分分离 PID 控制算法，得到输出控制量 u（k），控制可控硅导通时间，调节炉温的变化使之与给定恒温值一致。达到恒温控制目的。本系统对温度检测和调节环节做了进一步的优化设计，使该系统更有用、易行和可靠，同时也提高了产品质量和减轻人工劳力负担。它在实际应用中具有一定参考价值。关键词：温度检测；温度传感器；A/D 转换；PIDABSTRACTThe introduction of temperature-based PLC control system design, including A/D conversion, scaling transformation, temperature checking links, scoring a zero separation PID algorithms and digital triggering circuit design. Main elements : the actual temperature of the test temperature sensors, analog voltage is the value, volume via simulation A/D after his conversion and scaling practical furnace temperature. Digital signal controllers will be under constant temperature to the value and the actual temperature deviations e (k) by scoring separation PID control algorithms, with the volume of export control u (k), lead-time silicon-controlled rectifier control, regulate furnace temperature changes to the current agreement with the given constant temperature. Achieve thermostatic co...
