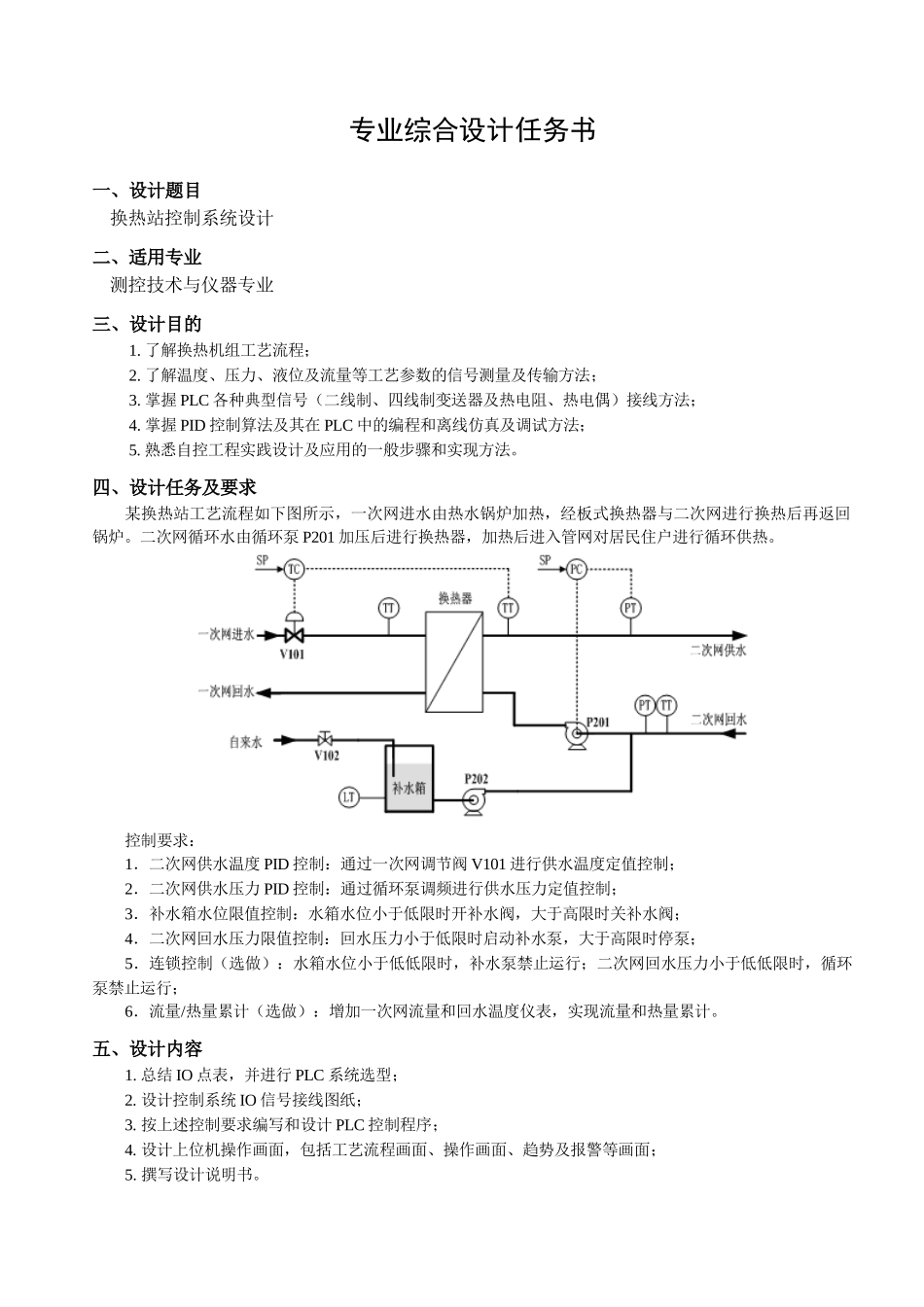

吉林化工学院信控学院专业综合设计说明书基于 PLC 的换热站控制学生学号： 学生姓名： 专业班级：测控 1301 指导老师： 职 称：教授 起止日期：2025.8.29 ～ 2025.9.18 吉林化工学院Jilin Institute of Chemical Technology专业综合设计任务书一、设计题目 换热站控制系统设计二、适用专业 测控技术与仪器专业三、设计目的 1. 了解换热机组工艺流程； 2. 了解温度、压力、液位及流量等工艺参数的信号测量及传输方法； 3. 掌握 PLC 各种典型信号（二线制、四线制变送器及热电阻、热电偶）接线方法； 4. 掌握 PID 控制算法及其在 PLC 中的编程和离线仿真及调试方法； 5. 熟悉自控工程实践设计及应用的一般步骤和实现方法。四、设计任务及要求某换热站工艺流程如下图所示，一次网进水由热水锅炉加热，经板式换热器与二次网进行换热后再返回锅炉。二次网循环水由循环泵 P201 加压后进行换热器，加热后进入管网对居民住户进行循环供热。控制要求：1．二次网供水温度 PID 控制：通过一次网调节阀 V101 进行供水温度定值控制；2．二次网供水压力 PID 控制：通过循环泵调频进行供水压力定值控制；3．补水箱水位限值控制：水箱水位小于低限时开补水阀，大于高限时关补水阀；4．二次网回水压力限值控制：回水压力小于低限时启动补水泵，大于高限时停泵；5．连锁控制（选做）：水箱水位小于低低限时，补水泵禁止运行；二次网回水压力小于低低限时，循环泵禁止运行；6．流量/热量累计（选做）：增加一次网流量和回水温度仪表，实现流量和热量累计。五、设计内容1. 总结 IO 点表，并进行 PLC 系统选型； 2. 设计控制系统 IO 信号接线图纸； 3. 按上述控制要求编写和设计 PLC 控制程序；4. 设计上位机操作画面，包括工艺流程画面、操作画面、趋势及报警等画面；5. 撰写设计说明书。六、设计时间及进度安排设计时间共三周,具体安排如下表：周次设 计 内 容设计时间第一周熟悉工艺流程和控制要求，总结 IO 点表，查找相关设计资料，进行 PLC 系统选型，循环泵和补水泵电气控制原理设计（选做），仪表选型（选做），IO 信号接线设计。基本PLC 程序设计，掌握二、四线制及热电阻接线方法，掌握信号传输与变换直线转换计算。2025.8.29~ 2025.9.4第二周PLC 程序设计；操作画面设计；趋势图和报警画面设计（选做）；仿真调试。学习 PID 控制器基本工作原理，掌握控制系统离线仿真调试方法。 202...
