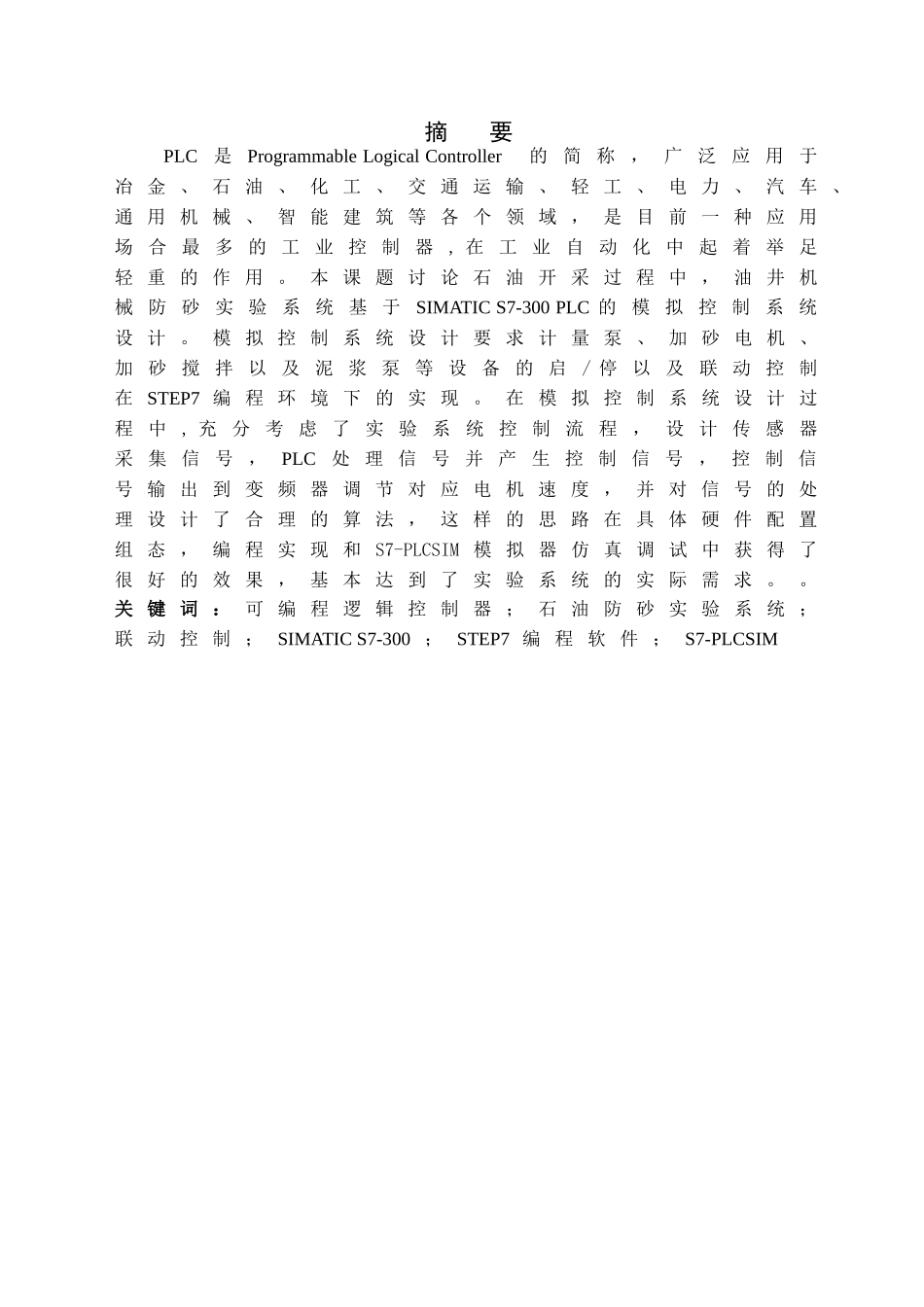

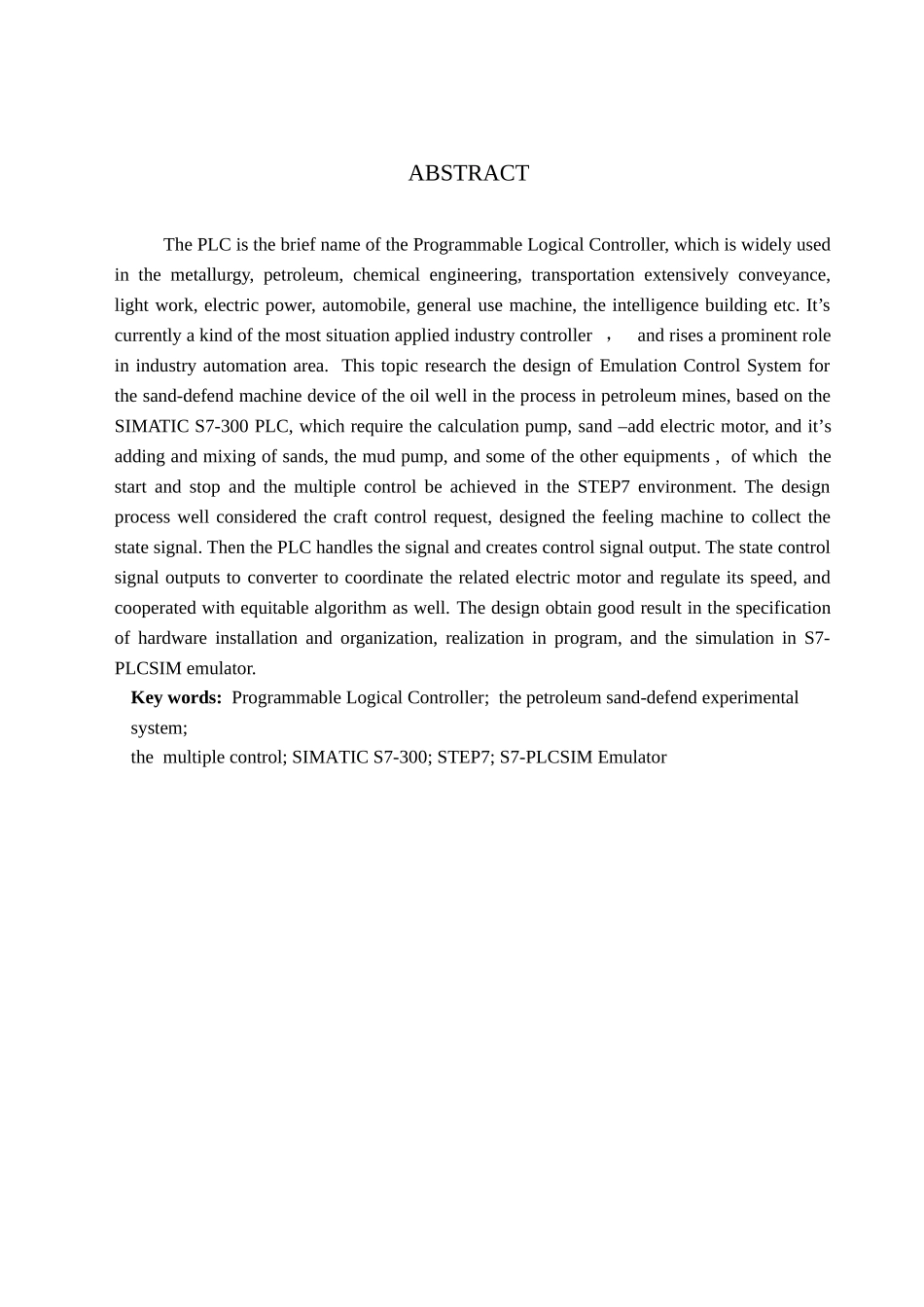

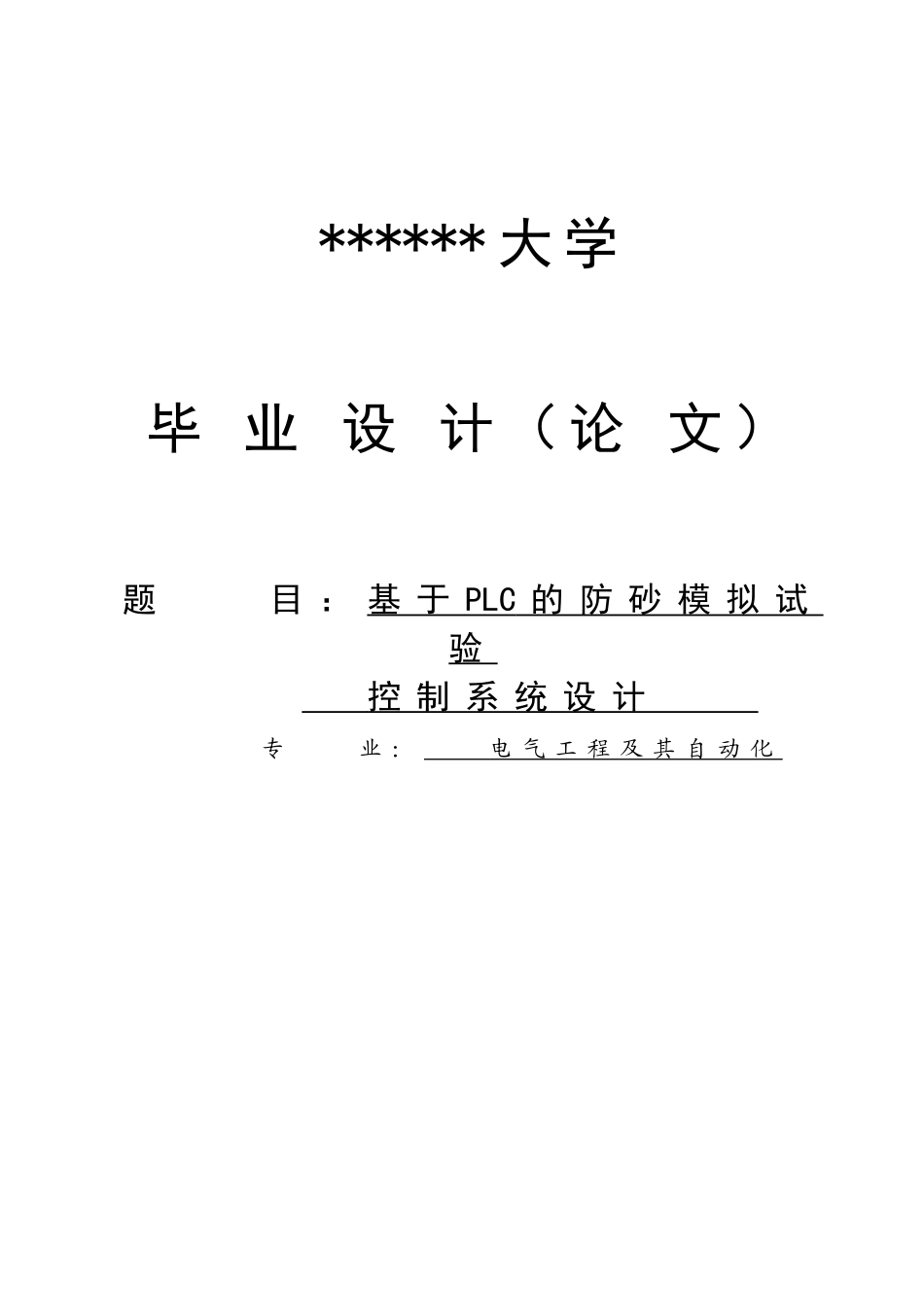

****** 大 学毕 业 设 计 （ 论 文 ）题 目 ： 基 于 PLC 的 防 砂 模 拟 试 验 控 制 系 统 设 计 专 业 ： 电 气 工 程 及 其 自 动 化 摘 要PLC是Programmable Logical Controller 的简称，广泛应用于冶 金 、 石 油 、 化 工 、 交 通 运 输 、 轻 工 、 电 力 、 汽 车 、通 用 机 械 、 智 能 建 筑 等 各 个 领 域 ， 是 目 前 一 种 应 用场 合 最 多 的 工 业 控 制 器 , 在 工 业 自 动 化 中 起 着 举 足轻 重 的 作 用 。 本 课 题 讨 论 石 油 开 采 过 程 中 ， 油 井 机械 防 砂 实 验 系 统 基 于SIMATIC S7-300 PLC 的 模 拟 控 制 系 统设 计 。 模 拟 控 制 系 统 设 计 要 求 计 量 泵 、 加 砂 电 机 、加 砂 搅 拌 以 及 泥 浆 泵 等 设 备 的 启/ 停 以 及 联 动 控 制在 STEP7 编 程 环 境 下 的 实 现 。 在 模 拟 控 制 系 统 设 计 过程 中 , 充 分 考 虑 了 实 验 系 统 控 制 流 程 ， 设 计 传 感 器采 集 信 号 ，PLC处 理 信 号 并 产 生 控 制 信 号 ， 控 制 信号 输 出 到 变 频 器 调 节 对 应 电 机 速 度 ， 并 对 信 号 的 处理 设 计 了 合 理 的 算 法 ， 这 样 的 思 路 在 具 体 硬 件 配 置组 态 ， 编 程 实 现 和 S7-PLCSIM 模 拟 器 仿 真 调 试 中 获 得 了很 好 的 效 果 ， 基 本 达 到 了 实 验 系 统 的 实 际 需 求 。 。关 键 词 ： 可 编 程 逻 辑 控 制 器 ； 石 油 防 砂 实 验 系 统 ；联 动 控 制 ； SIMATIC S7-300 ； STEP7 编 程 软 件 ； S7-PLCSIM ABSTRACTThe PLC is the brief name of the Programmable Logical Controller, which is widely used in the metallurgy, petroleum, chemical engineering, transportation extensively conveyance, light work, electric power, automobile, general use machine, the intelligence building etc. It’s currently a kind of the most situation applied industry controller ， and ri...
