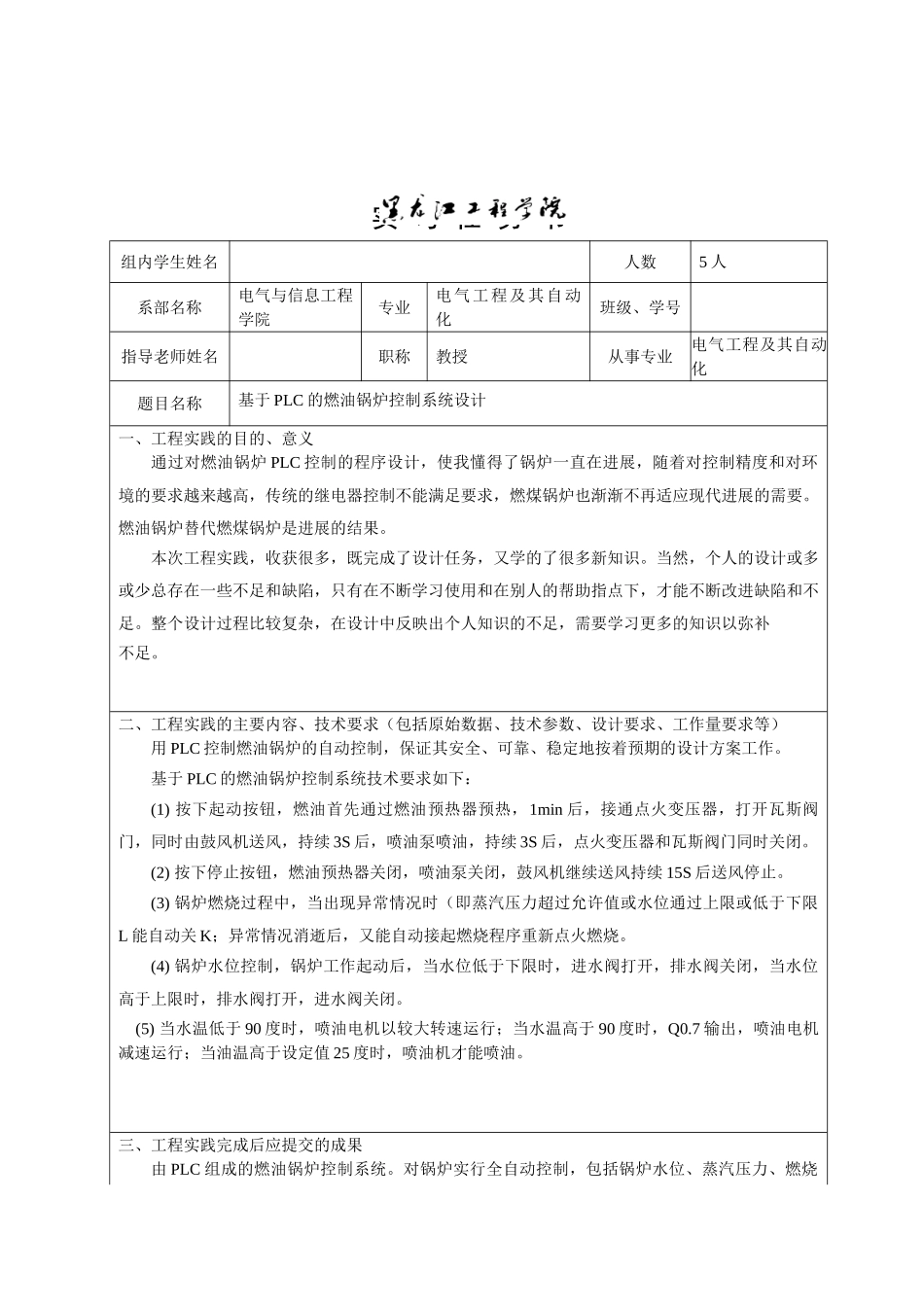

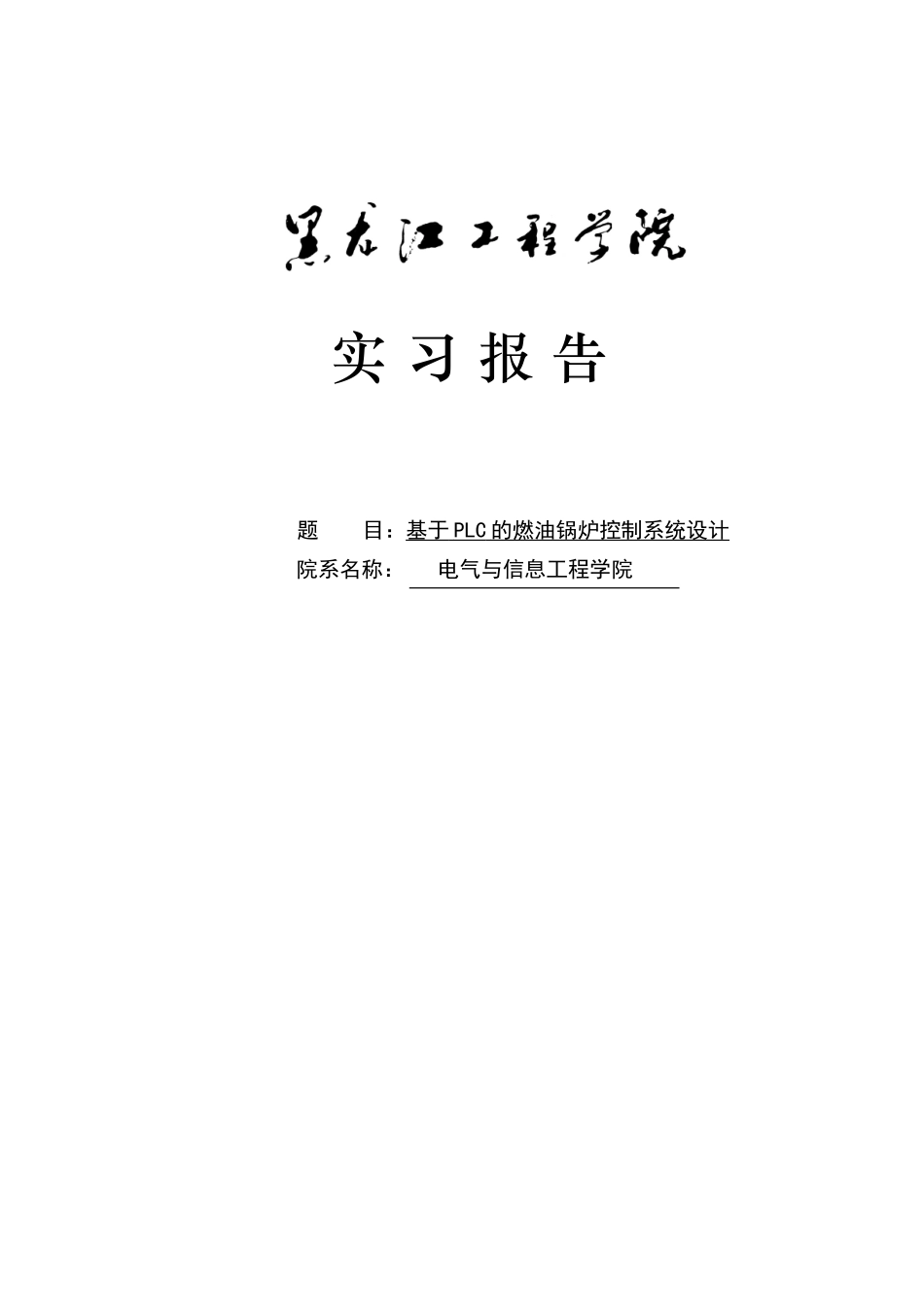

实 习 报 告题 目：基于 PLC 的燃油锅炉控制系统设计 院系名称： 电气与信息工程学院 实 习 任 务 书组内学生姓名人数5 人系部名称电气与信息工程学院专业电气工程及其自动化班级、学号指导老师姓名职称教授从事专业电气工程及其自动化题目名称基于 PLC 的燃油锅炉控制系统设计一、工程实践的目的、意义通过对燃油锅炉 PLC 控制的程序设计，使我懂得了锅炉一直在进展，随着对控制精度和对环境的要求越来越高，传统的继电器控制不能满足要求，燃煤锅炉也渐渐不再适应现代进展的需要。燃油锅炉替代燃煤锅炉是进展的结果。本次工程实践，收获很多，既完成了设计任务，又学的了很多新知识。当然，个人的设计或多或少总存在一些不足和缺陷，只有在不断学习使用和在别人的帮助指点下，才能不断改进缺陷和不足。整个设计过程比较复杂，在设计中反映出个人知识的不足，需要学习更多的知识以弥补不足。二、工程实践的主要内容、技术要求（包括原始数据、技术参数、设计要求、工作量要求等）用 PLC 控制燃油锅炉的自动控制，保证其安全、可靠、稳定地按着预期的设计方案工作。基于 PLC 的燃油锅炉控制系统技术要求如下：(1) 按下起动按钮，燃油首先通过燃油预热器预热，1min 后，接通点火变压器，打开瓦斯阀门，同时由鼓风机送风，持续 3S 后，喷油泵喷油，持续 3S 后，点火变压器和瓦斯阀门同时关闭。 (2) 按下停止按钮，燃油预热器关闭，喷油泵关闭，鼓风机继续送风持续 15S 后送风停止。 (3) 锅炉燃烧过程中，当出现异常情况时（即蒸汽压力超过允许值或水位通过上限或低于下限L 能自动关 K；异常情况消逝后，又能自动接起燃烧程序重新点火燃烧。 (4) 锅炉水位控制，锅炉工作起动后，当水位低于下限时，进水阀打开，排水阀关闭，当水位高于上限时，排水阀打开，进水阀关闭。 (5) 当水温低于 90 度时，喷油电机以较大转速运行；当水温高于 90 度时，Q0.7 输出，喷油电机减速运行；当油温高于设定值 25 度时，喷油机才能喷油。三、工程实践完成后应提交的成果由 PLC 组成的燃油锅炉控制系统。对锅炉实行全自动控制，包括锅炉水位、蒸汽压力、燃烧系统的参数检测、指示、调节等进行控制。设计 PLC 控制软件，成功地实现对燃油锅炉控制系统的仿真。四、工程实践的工作进度安排（1）调研、方案论证（2 天）（2）设计电路原理图（2 天）（3）编写程序 （2 天）（4）系统程序调试 （2 天）（5）撰写设计...
