基于plc自动门控制的设计毕业论文正稿

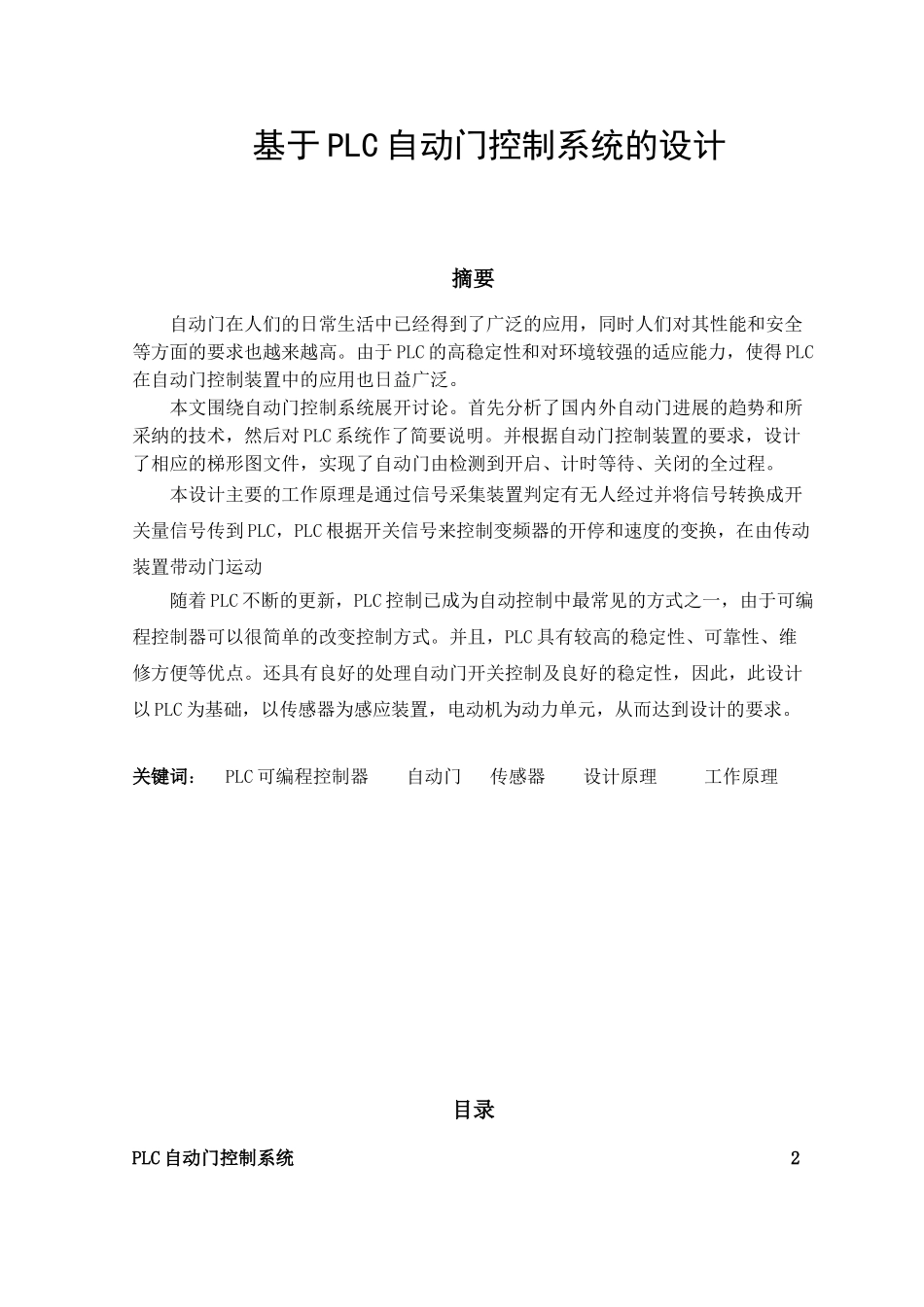

安徽机电职业技术学院毕 业 论 文基于 PLC 自动门控制的设计基于 PLC 自动门控制系统的设计摘要自动门在人们的日常生活中已经得到了广泛的应用，同时人们对其性能和安全等方面的要求也越来越高。由于 PLC 的高稳定性和对环境较强的适应能力，使得 PLC在自动门控制装置中的应用也日益广泛。本文围绕自动门控制系统展开讨论。首先分析了国内外自动门进展的趋势和所采纳的技术，然后对 PLC 系统作了简要说明。并根据自动门控制装置的要求，设计了相应的梯形图文件，实现了自动门由检测到开启、计时等待、关闭的全过程。本设计主要的工作原理是通过信号采集装置判定有无人经过并将信号转换成开关量信号传到 PLC，PLC 根据开关信号来控制变频器的开停和速度的变换，在由传动装置带动门运动随着 PLC 不断的更新，PLC 控制已成为自动控制中最常见的方式之一，由于可编程控制器可以很简单的改变控制方式。并且，PLC 具有较高的稳定性、可靠性、维修方便等优点。还具有良好的处理自动门开关控制及良好的稳定性，因此，此设计以 PLC 为基础，以传感器为感应装置，电动机为动力单元，从而达到设计的要求。关键词： PLC 可编程控制器 自动门 传感器 设计原理 工作原理 目录PLC 自动门控制系统2摘要2前言5第一章 自动门的概述61.1 自动门简介61.2 自动门的国内外进展现状61.3 本课题讨论的内容61.3.1 自动门类型的选择71.3.2 自动门硬件系统的设计71.3.3 自动门的软件设计71.4 本课题讨论的背景和意义7第二章 PLC 的概述92.1 PLC 的定义92.2 PLC 的产生背景92.3 PLC 控制系统简介102.4 PLC 的基本结构及原理112.5 PLC 的特点112.6 PLC 的选型原则11第三章 自动门控制系统的整体方案133.1 设计流程133.2 自动门的功能需求分析133.3 自动门的控制要求133.4 自动门技术参数143.5 自动门具体构成14第四章 硬件设计164.1 可编程控制器的选型164.2 驱动装置的选型164.3 感应器件的选型164.4 行程开关(限位开关)的工作原理174.5 传动装置17第五章 自动门控制系统软件的设计185.1 PLC 梯形图概述185.2 自动门工作流程如下：185.3 自动门控制系统原理图195.4 工作过程的分析195.5 梯形图的设计21自动门 I/O 地址分配表215.6 过程分析21总结22谢辞24参考文献25前言在经济与科技飞速进展的中国，自动门在人们的生活中的运用越来越广泛,在一些正式的公共场合自动门已经随处可见。自动门的工作方式...
