基于vhdl的自动售货机控制电路设计本科论文

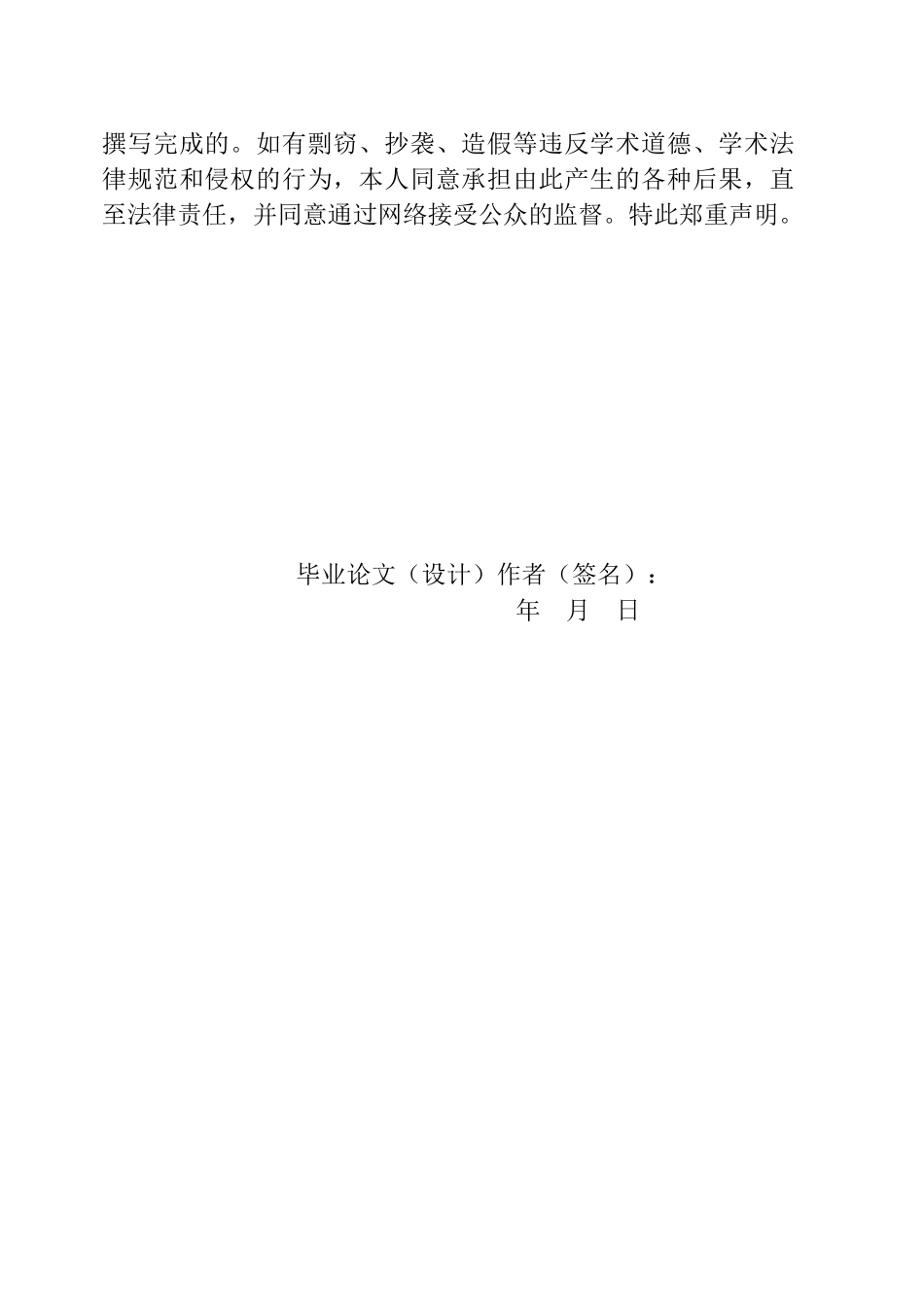

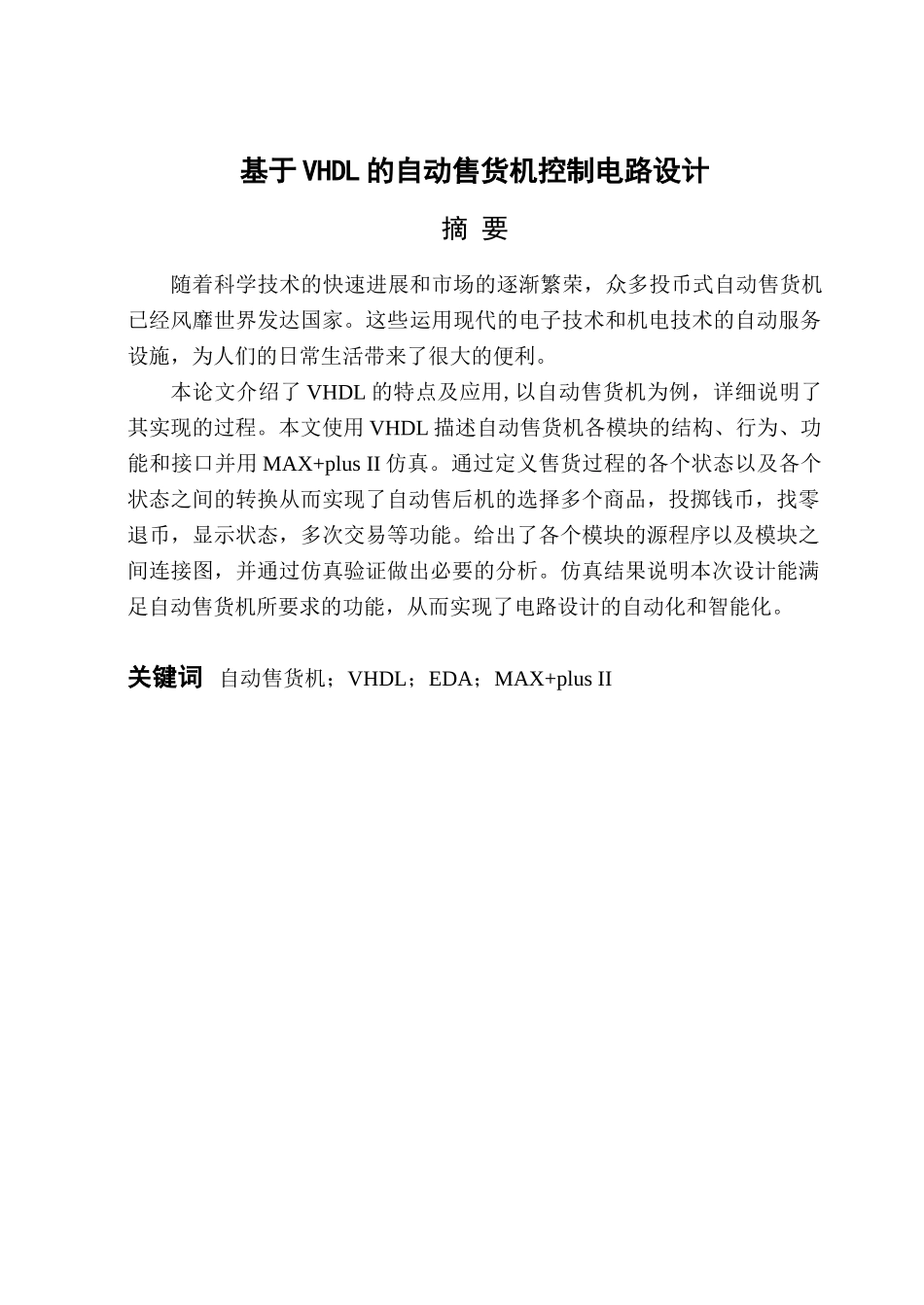

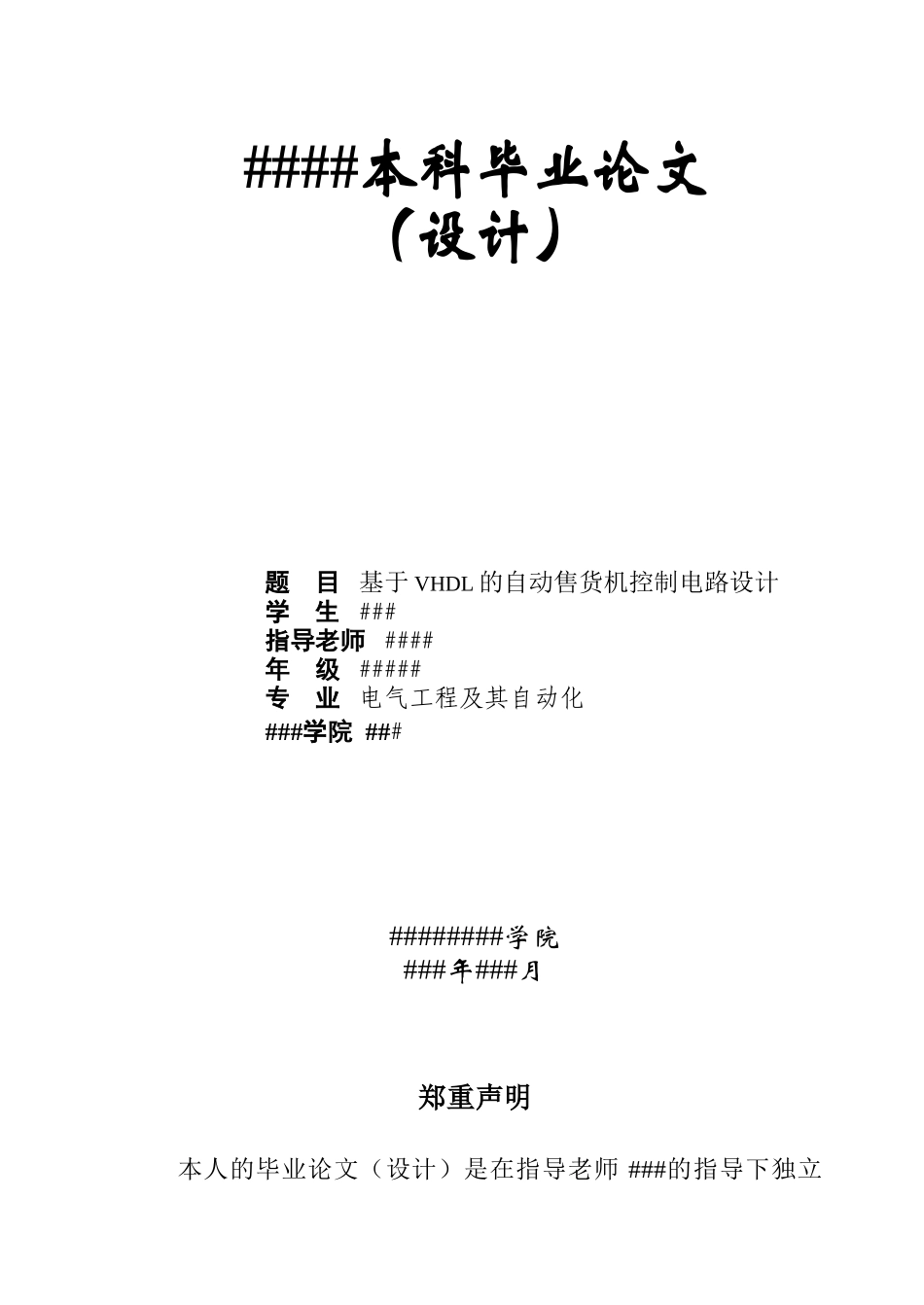

####本科毕业论文（设计）题 目 基于 VHDL 的自动售货机控制电路设计学 生 ###指导老师 ####年 级 #####专 业 电气工程及其自动化###学院 ###########学院###年###月郑重声明本人的毕业论文（设计）是在指导老师 ###的指导下独立撰写完成的。如有剽窃、抄袭、造假等违反学术道德、学术法律规范和侵权的行为，本人同意承担由此产生的各种后果，直至法律责任，并同意通过网络接受公众的监督。特此郑重声明。 毕业论文（设计）作者（签名）： 年 月 日基于 VHDL 的自动售货机控制电路设计摘 要随着科学技术的快速进展和市场的逐渐繁荣，众多投币式自动售货机已经风靡世界发达国家。这些运用现代的电子技术和机电技术的自动服务设施，为人们的日常生活带来了很大的便利。本论文介绍了 VHDL 的特点及应用,以自动售货机为例，详细说明了其实现的过程。本文使用 VHDL 描述自动售货机各模块的结构、行为、功能和接口并用 MAX+plus II 仿真。通过定义售货过程的各个状态以及各个状态之间的转换从而实现了自动售后机的选择多个商品，投掷钱币，找零退币，显示状态，多次交易等功能。给出了各个模块的源程序以及模块之间连接图，并通过仿真验证做出必要的分析。仿真结果说明本次设计能满足自动售货机所要求的功能，从而实现了电路设计的自动化和智能化。关键词 自动售货机；VHDL；EDA；MAX+plus IIThe Vending Machine CircuitDesign Based On VHDLQu feifan Directed by TA.Lian lianAbstractWith the rapid development of science and technology and market prosperity gradually, many coin-operated vending machines have become hugely popular around the world developed countries. The use of modern electronic technology and mechanical and electrical technology automatic facilities, for People's Daily life has brought great convenience.This paper introduces the characteristics and applications of VHDL, vending machines, for example, the process of its implementation is described in detail. This article USES the VHDL description vending machine structure, behavior and function of each module and the interface with the MAX + plus II simulation. By defining eac...
