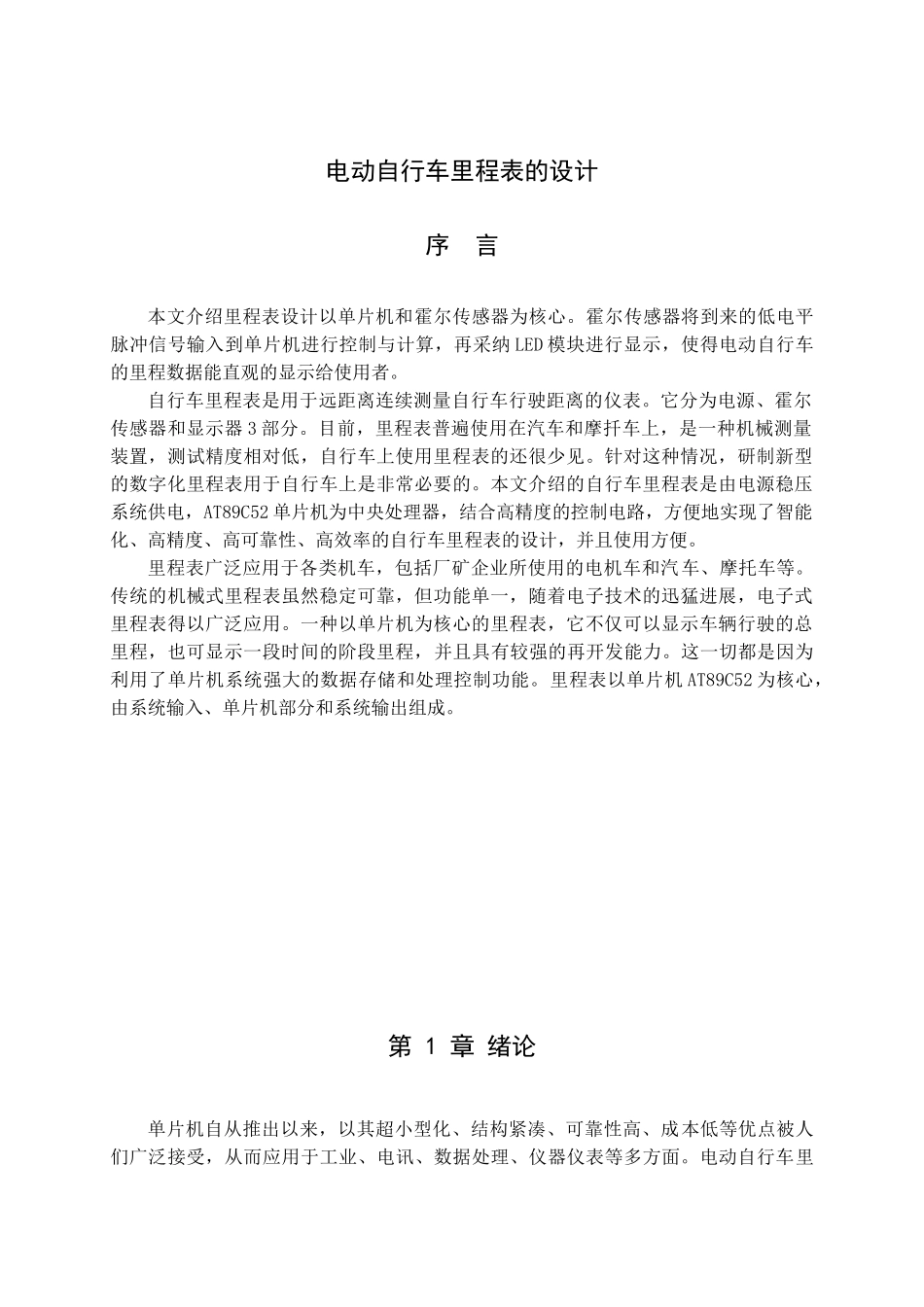

电动自行车里程表的设计序 言本文介绍里程表设计以单片机和霍尔传感器为核心。霍尔传感器将到来的低电平脉冲信号输入到单片机进行控制与计算，再采纳 LED 模块进行显示，使得电动自行车的里程数据能直观的显示给使用者。自行车里程表是用于远距离连续测量自行车行驶距离的仪表。它分为电源、霍尔传感器和显示器 3 部分。目前，里程表普遍使用在汽车和摩扦车上，是一种机械测量装置，测试精度相对低，自行车上使用里程表的还很少见。针对这种情况，研制新型的数字化里程表用于自行车上是非常必要的。本文介绍的自行车里程表是由电源稳压系统供电，AT89C52 单片机为中央处理器，结合高精度的控制电路，方便地实现了智能化、高精度、高可靠性、高效率的自行车里程表的设计，并且使用方便。里程表广泛应用于各类机车，包括厂矿企业所使用的电机车和汽车、摩托车等。传统的机械式里程表虽然稳定可靠，但功能单一，随着电子技术的迅猛进展，电子式里程表得以广泛应用。一种以单片机为核心的里程表，它不仅可以显示车辆行驶的总里程，也可显示一段时间的阶段里程，并且具有较强的再开发能力。这一切都是因为利用了单片机系统强大的数据存储和处理控制功能。里程表以单片机 AT89C52 为核心，由系统输入、单片机部分和系统输出组成。第 1 章 绪论单片机自从推出以来，以其超小型化、结构紧凑、可靠性高、成本低等优点被人们广泛接受，从而应用于工业、电讯、数据处理、仪器仪表等多方面。电动自行车里程表是电动自行车的重要配件，在电动自行车仪表中占重要位置，但几十年来其进展变化并不大，现在国外很多车中使用了数字里程表，但在国内还并不多见。1.1课题背景里程表的原理很简单，因为汽车车轮的直径已知，车轮的圆周长便是恒定不变的。由此可以计算出每走一里路车轮要转多少圈，这个数也是恒定不变的。因此只要能够自动把车轮的转数积累下来，然后除以每一里路对应的转数就可以得到行驶的里程了。这样简单的原理古人就已经发现，并且开始使用了。“记里鼓车”就是这样的装置，它是利用上述原理，再加上巧妙的机构使得车轮每转一定圈数就自动敲一下鼓，此时只要有专人把它记下了，就可以得到所走里程。此装置十分巧妙无论白天、黑夜均可使用，而且盲人也可使用，体现出了我国古代劳动人民的聪慧才智。不过，假如车上没有人默记鼓声数目的话，单靠记里鼓车本身还不能累计一共走了多少里。而且车停下来之后谁也不知道这车曾经走过多少里路，这...
