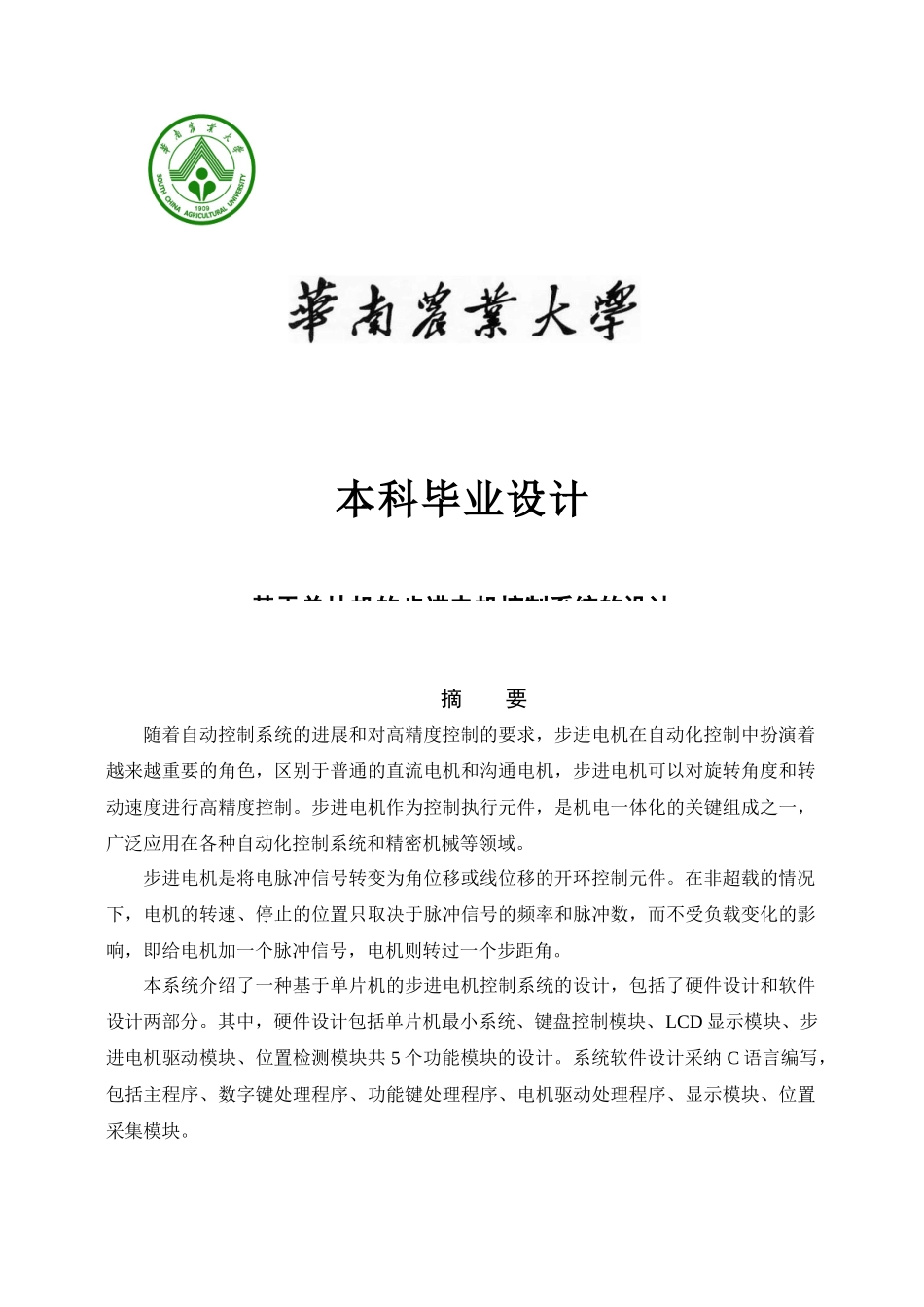

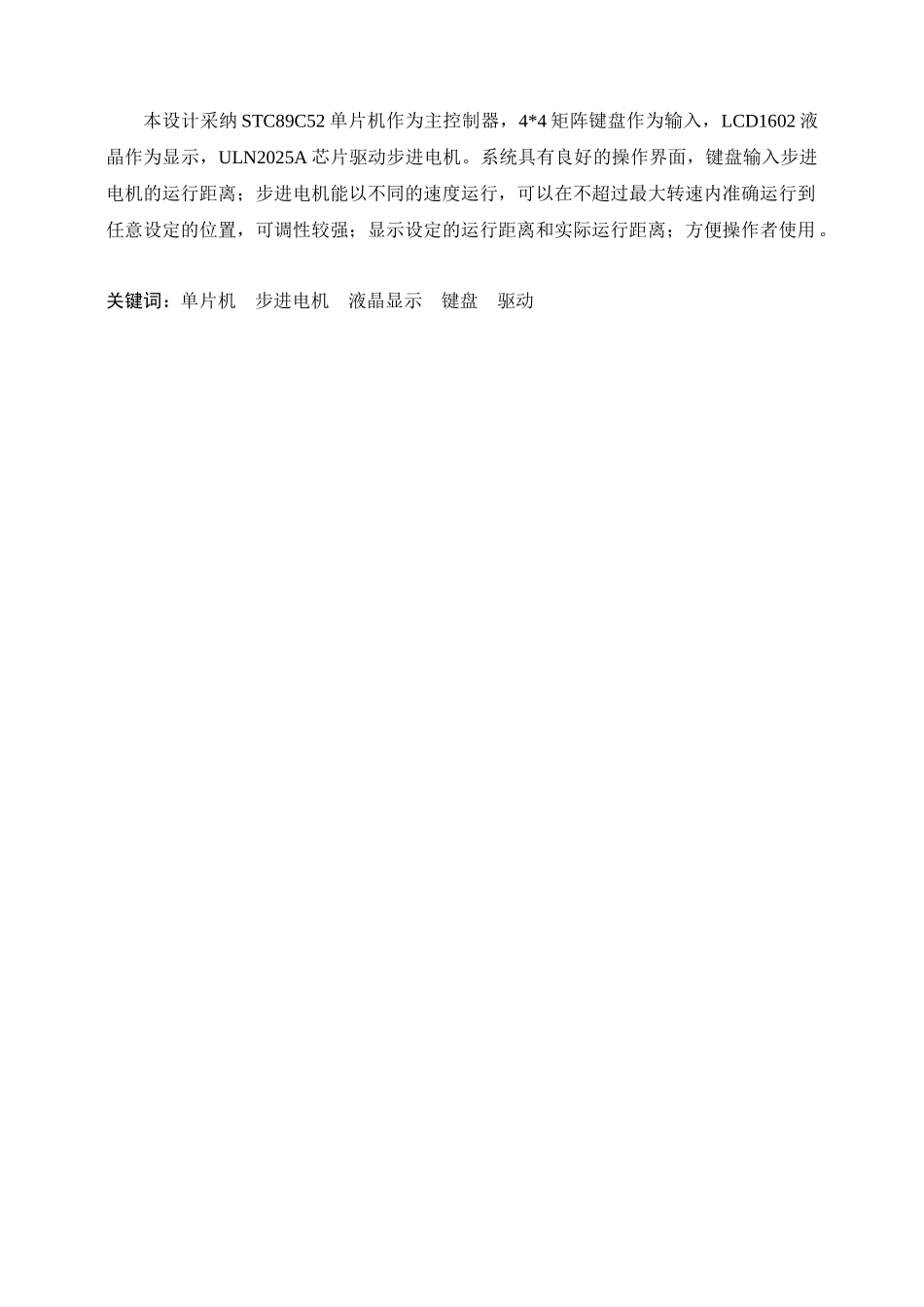

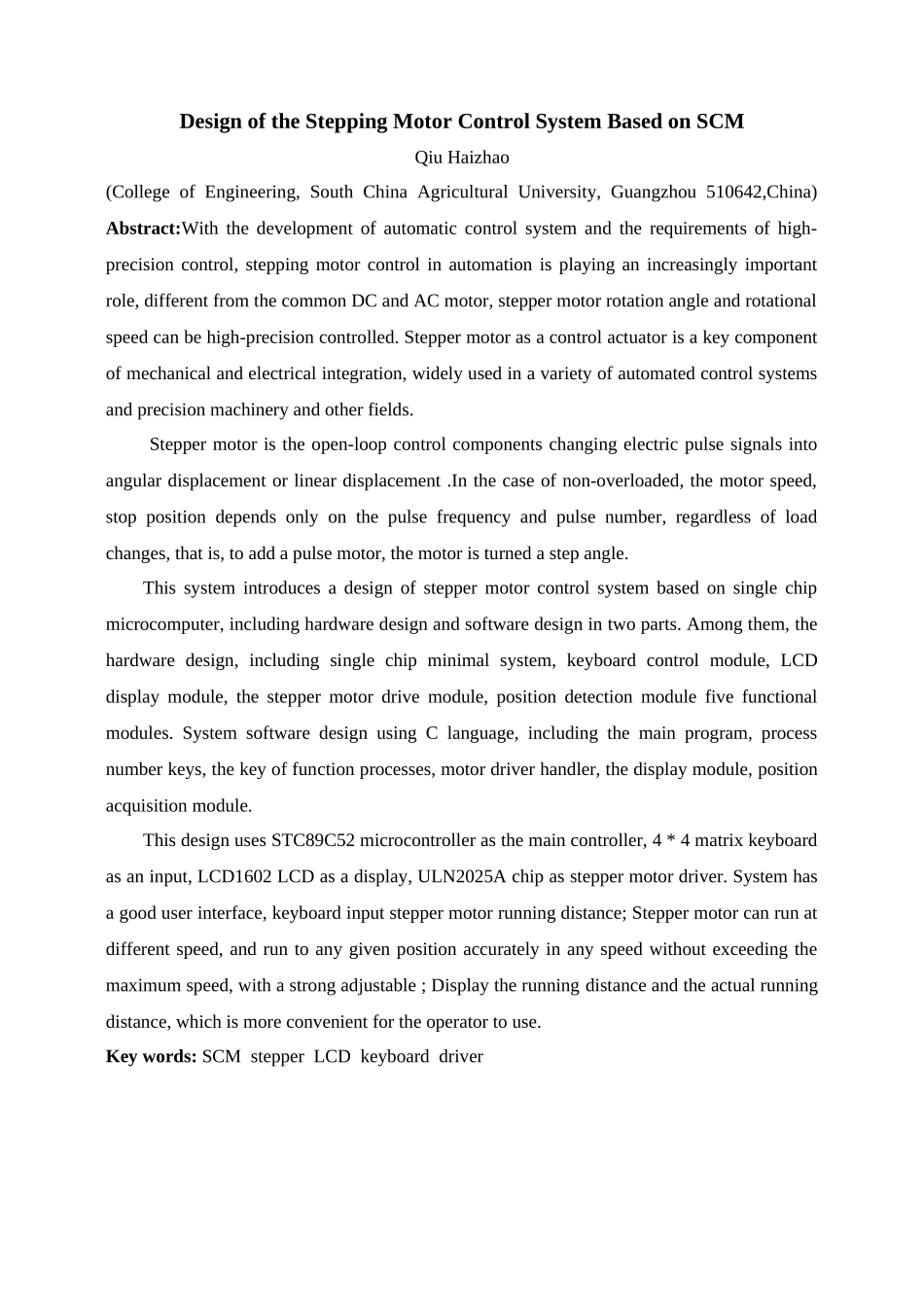

本科毕业设计基于单片机的步进电机控制系统的设计摘 要随着自动控制系统的进展和对高精度控制的要求，步进电机在自动化控制中扮演着 越来越重要的角色，区别于普通的直流电机和沟通电机，步进电机可以对旋转角度和转 动速度进行高精度控制。步进电机作为控制执行元件，是机电一体化的关键组成之一，广泛应用在各种自动化控制系统和精密机械等领域。 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况 下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影 响，即给电机加一个脉冲信号，电机则转过一个步距角。 本系统介绍了一种基于单片机的步进电机控制系统的设计，包括了硬件设计和软件 设计两部分。其中，硬件设计包括单片机最小系统、键盘控制模块、LCD 显示模块、步进电机驱动模块、位置检测模块共 5 个功能模块的设计。系统软件设计采纳 C 语言编写，包括主程序、数字键处理程序、功能键处理程序、电机驱动处理程序、显示模块、位置采集模块。本设计采纳 STC89C52 单片机作为主控制器，4*4 矩阵键盘作为输入，LCD1602 液晶作为显示，ULN2025A 芯片驱动步进电机。系统具有良好的操作界面，键盘输入步进电机的运行距离；步进电机能以不同的速度运行，可以在不超过最大转速内准确运行到任意设定的位置，可调性较强；显示设定的运行距离和实际运行距离；方便操作者使用 。 关键词：单片机 步进电机 液晶显示 键盘 驱动 Design of the Stepping Motor Control System Based on SCMQiu Haizhao(College of Engineering, South China Agricultural University, Guangzhou 510642,China) Abstract:With the development of automatic control system and the requirements of high-precision control, stepping motor control in automation is playing an increasingly important role, different from the common DC and AC motor, stepper motor rotation angle and rotational speed can be high-precision controlled. Stepper motor as a control actuator is a key component of mechanical and electrical integration, widely used in a variety of automated control systems and precision machinery and other fields. Stepper motor is the open-loop...
