基于单片机的篮球赛计时计分器单片机期末课程设计VIP专享

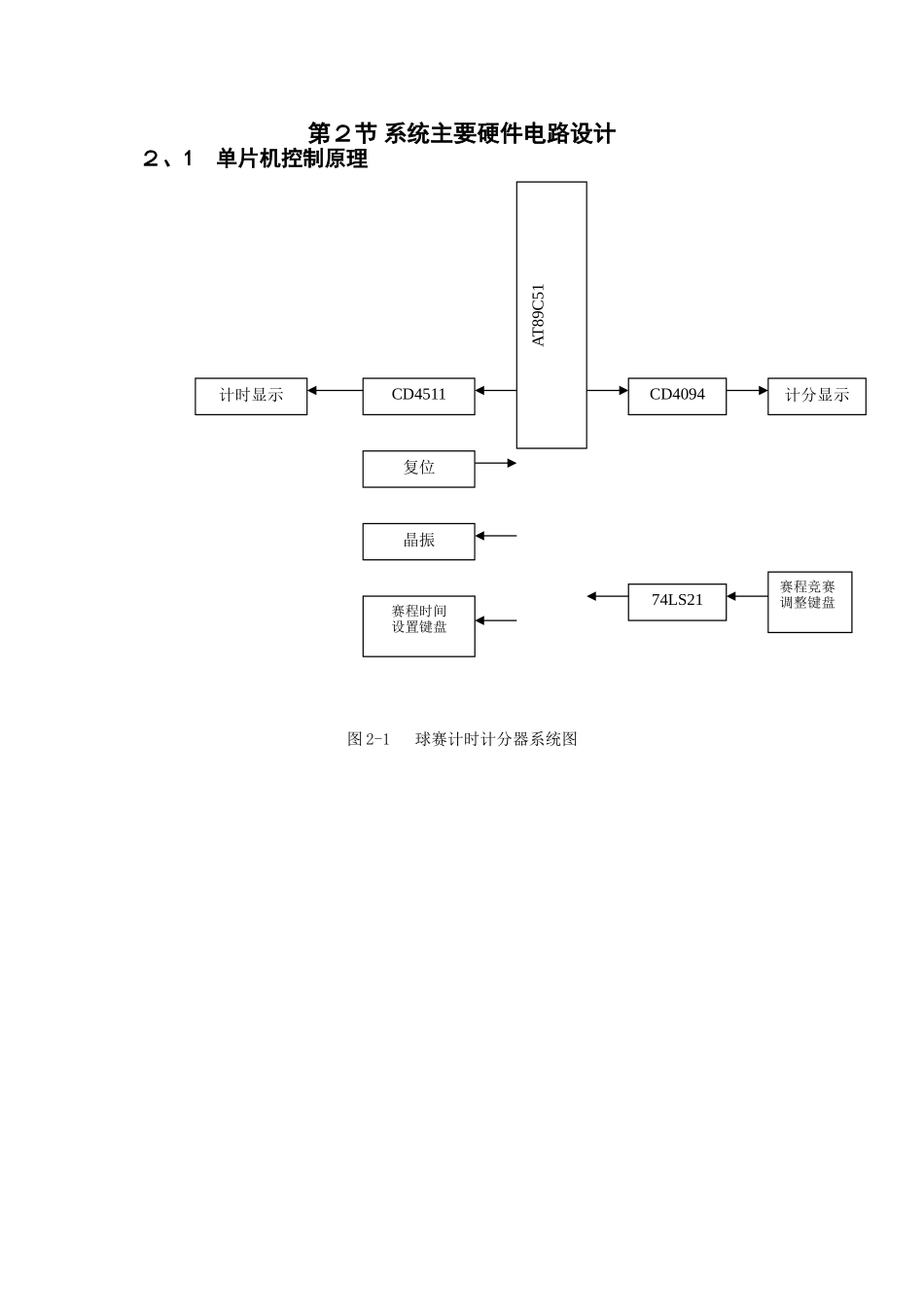

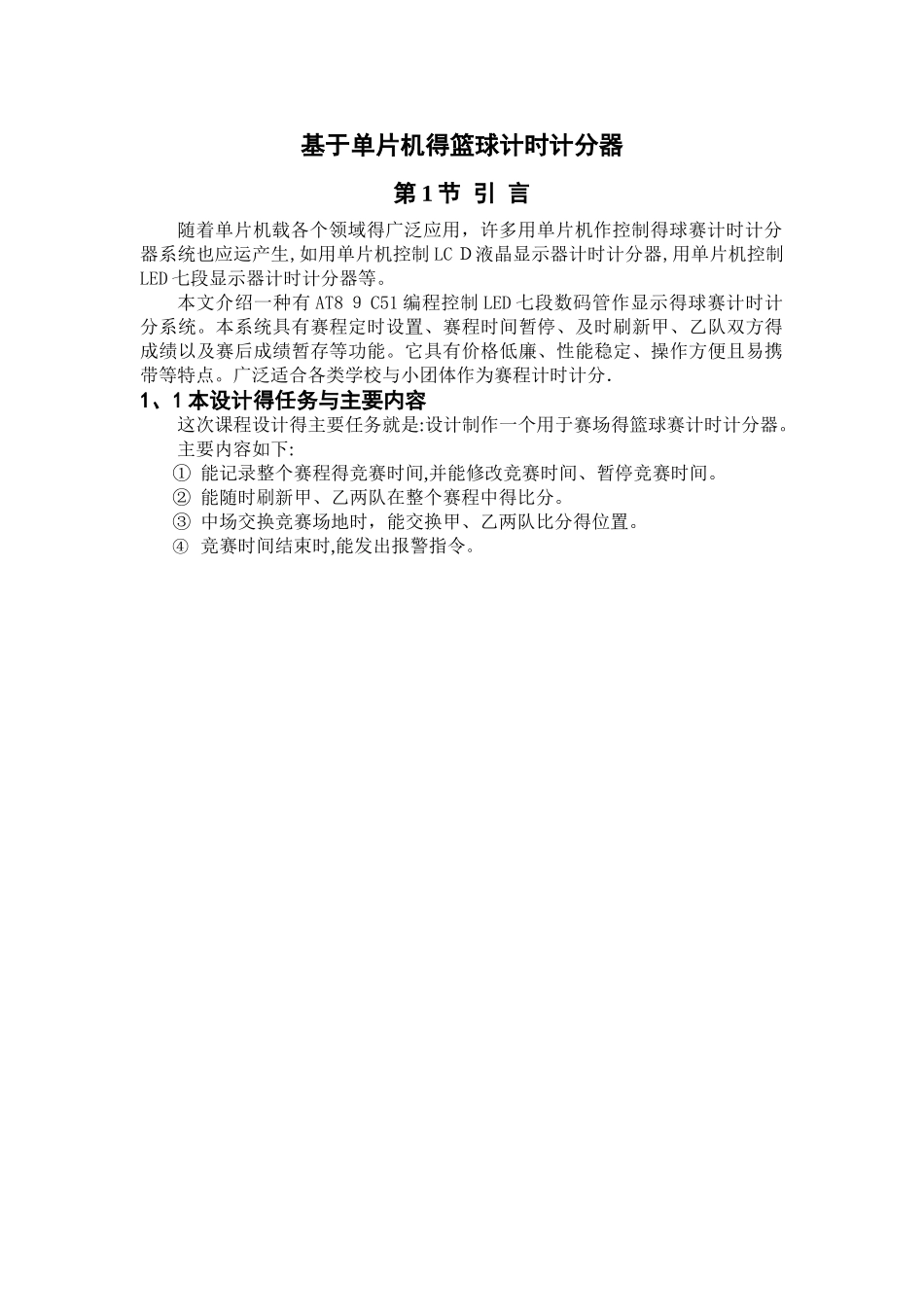

目录第 1 节 引 言ﻩ１１、 1 本设计得任务与主要内容 ﻩ Error: Reference source not found 第 2 节 系统主要硬件电路设计 ﻩ Error: Reference source not found ２、１ 单片机控制原理 ............ Error: Reference source not found 2 、 2 单片机主机系统电路 ﻩ Error: Reference source not found ２、 2 、 1 计时电路 .......................... Error: Reference source not found 2 、 2 、 2 计分电路 ﻩ Error: Reference source not found 第 ３ 节 系统得软件设计 ﻩ Error: Reference source not found 3 、 1 篮球赛计时计分器程序源代码 ﻩ Error: Reference source not found 3 、 2 篮球赛计时计分器程序流程图 . . . Error: Reference source not found 结 束 语 .................................... Error: Reference source not found 参考文献 ............................ Error: Reference source not found 基于单片机得篮球计时计分器第 1 节 引 言随着单片机载各个领域得广泛应用，许多用单片机作控制得球赛计时计分器系统也应运产生,如用单片机控制 LC Ｄ液晶显示器计时计分器,用单片机控制LED 七段显示器计时计分器等。本文介绍一种有 AT8 ９ C51 编程控制 LED 七段数码管作显示得球赛计时计分系统。本系统具有赛程定时设置、赛程时间暂停、及时刷新甲、乙队双方得成绩以及赛后成绩暂存等功能。它具有价格低廉、性能稳定、操作方便且易携带等特点。广泛适合各类学校与小团体作为赛程计时计分．1、1 本设计得任务与主要内容这次课程设计得主要任务就是:设计制作一个用于赛场得篮球赛计时计分器。主要内容如下:① 能记录整个赛程得竞赛时间,并能修改竞赛时间、暂停竞赛时间。② 能随时刷新甲、乙两队在整个赛程中得比分。③ 中场交换竞赛场地时，能交换甲、乙两队比分得位置。④ 竞赛时间结束时,能发出报警指令。第２节 系统主要硬件电路设计２、1 单片机控制原理图 2-1 球赛计时计分器系统图计时显示CD4511复位晶振赛程时间设置键盘AT89C51CD409474LS21计分显示赛程竞赛调整键盘2、２ 单片机主机系统电路本系统采纳单片机 A Ｔ８ 9 Ｃ５ 1 作为本设计得核心元件.利用 7 段共阴LED 作为显示器件。在此设计中共接入 10 个７段共阴 LE Ｄ显示器,其中 6...
