基坑土方开挖监理细则

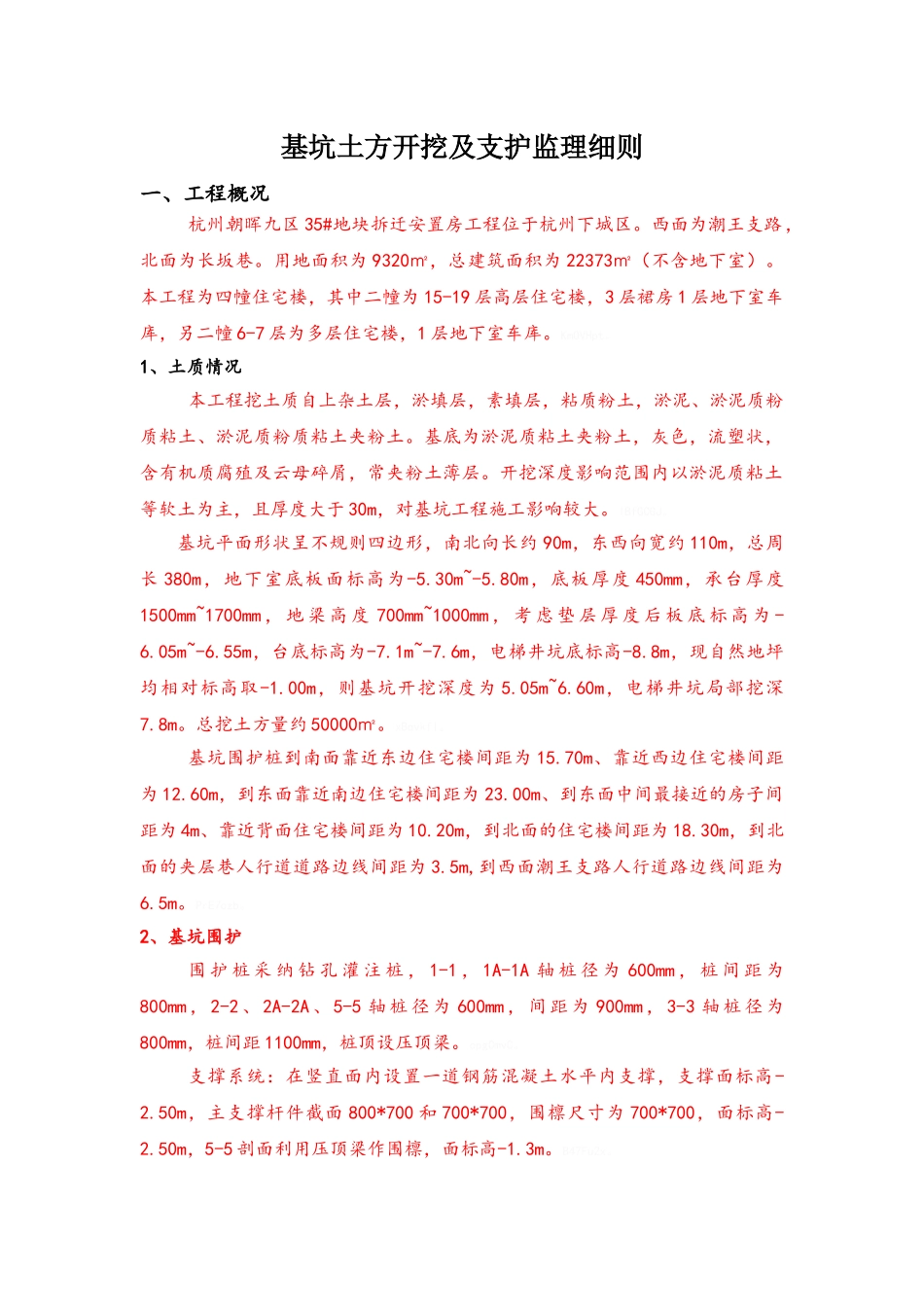

基坑土方开挖及支护监理细则一、工程概况杭州朝晖九区 35#地块拆迁安置房工程位于杭州下城区。西面为潮王支路，北面为长坂巷。用地面积为 9320㎡，总建筑面积为 22373㎡（不含地下室）。本工程为四幢住宅楼，其中二幢为 15-19 层高层住宅楼，3 层裙房 1 层地下室车库，另二幢 6-7 层为多层住宅楼，1 层地下室车库。KmOVHpt。1、土质情况本工程挖土质自上杂土层，淤填层，素填层，粘质粉土，淤泥、淤泥质粉质粘土、淤泥质粉质粘土夹粉土。基底为淤泥质粘土夹粉土，灰色，流塑状，含有机质腐殖及云母碎屑，常夹粉土薄层。开挖深度影响范围内以淤泥质粘土等软土为主，且厚度大于 30m，对基坑工程施工影响较大。lBfGCGJ。基坑平面形状呈不规则四边形，南北向长约 90m，东西向宽约 110m，总周长 380m，地下室底板面标高为-5.30m~-5.80m，底板厚度 450mm，承台厚度1500mm~1700mm ， 地 梁 高 度 700mm~1000mm ， 考 虑 垫 层 厚 度 后 板 底 标 高 为 -6.05m~-6.55m，台底标高为-7.1m~-7.6m，电梯井坑底标高-8.8m，现自然地坪均相对标高取-1.00m，则基坑开挖深度为 5.05m~6.60m，电梯井坑局部挖深7.8m。总挖土方量约 50000㎡。xBqvkfl。基坑围护桩到南面靠近东边住宅楼间距为 15.70m、靠近西边住宅楼间距为 12.60m，到东面靠近南边住宅楼间距为 23.00m、到东面中间最接近的房子间距为 4m、靠近背面住宅楼间距为 10.20m，到北面的住宅楼间距为 18.30m，到北面的夹层巷人行道道路边线间距为 3.5m,到西面潮王支路人行道路边线间距为6.5m。PrE7ozb。2、基坑围护围 护 桩 采 纳 钻 孔 灌 注 桩 ， 1-1 ， 1A-1A 轴 桩 径 为 600mm ， 桩 间 距 为800mm ， 2-2 、 2A-2A 、5-5 轴桩径为 600mm，间距为 900mm， 3-3 轴桩径为800mm，桩间距 1100mm，桩顶设压顶梁。opgCmvC。支撑系统：在竖直面内设置一道钢筋混凝土水平内支撑，支撑面标高-2.50m，主支撑杆件截面 800*700 和 700*700，围檩尺寸为 700*700，面标高-2.50m，5-5 剖面利用压顶梁作围檩，面标高-1.3m。B47Fu2x。隔渗帷幕，采纳单排 Φ700@500 双轴水泥搅拌桩。深浅坑处理：电梯井坑等局部深浅坑的高差处理采纳 3 排 Φ700@500 双轴水泥搅拌桩形成重力式挡墙支档。二、 编制依据（可补充其余的详细资料）A业主与监理单位签订的监理合同；B业主与承包单位签订的施工合同；C正式的工程项目施工图纸及说明以...
