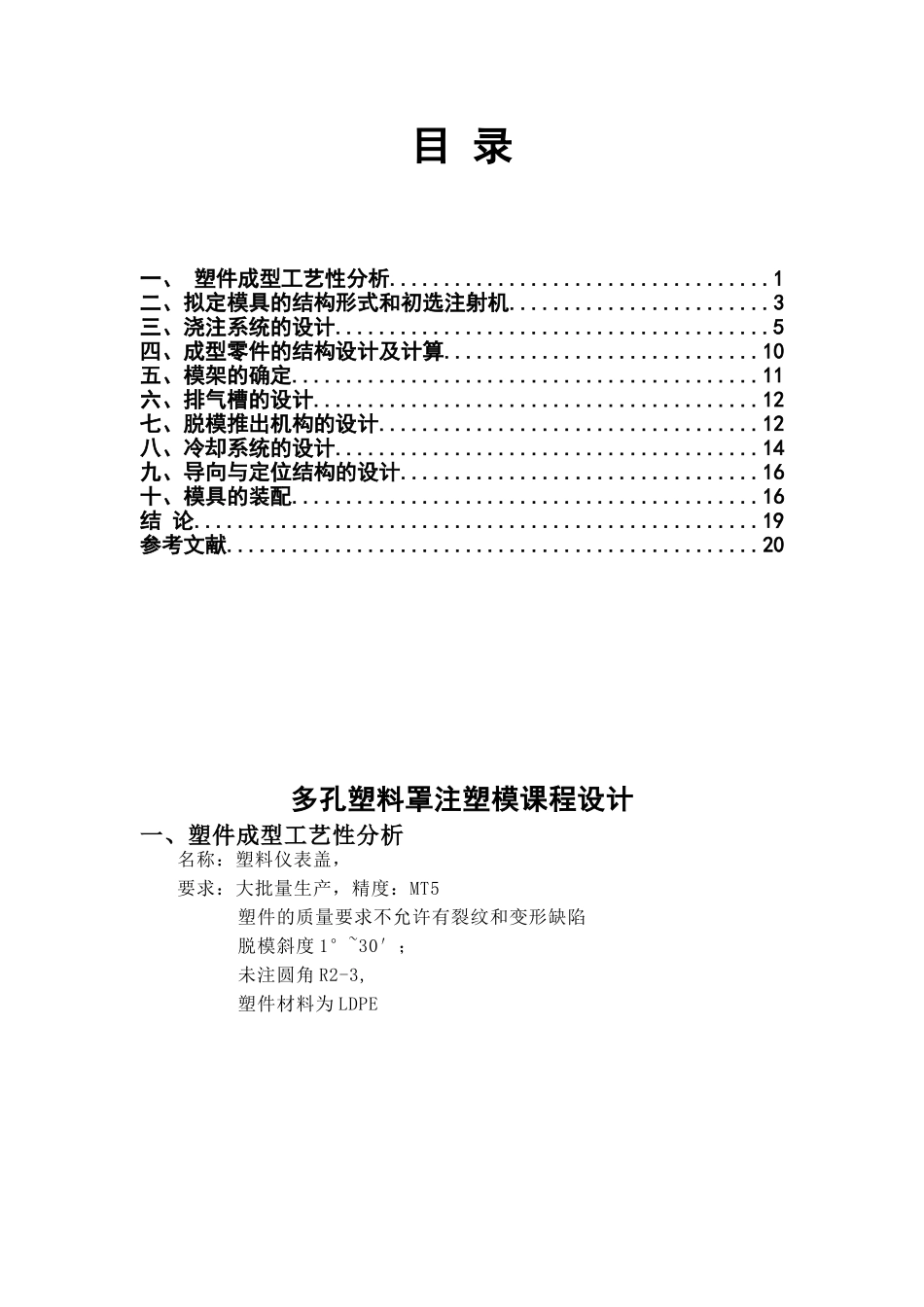

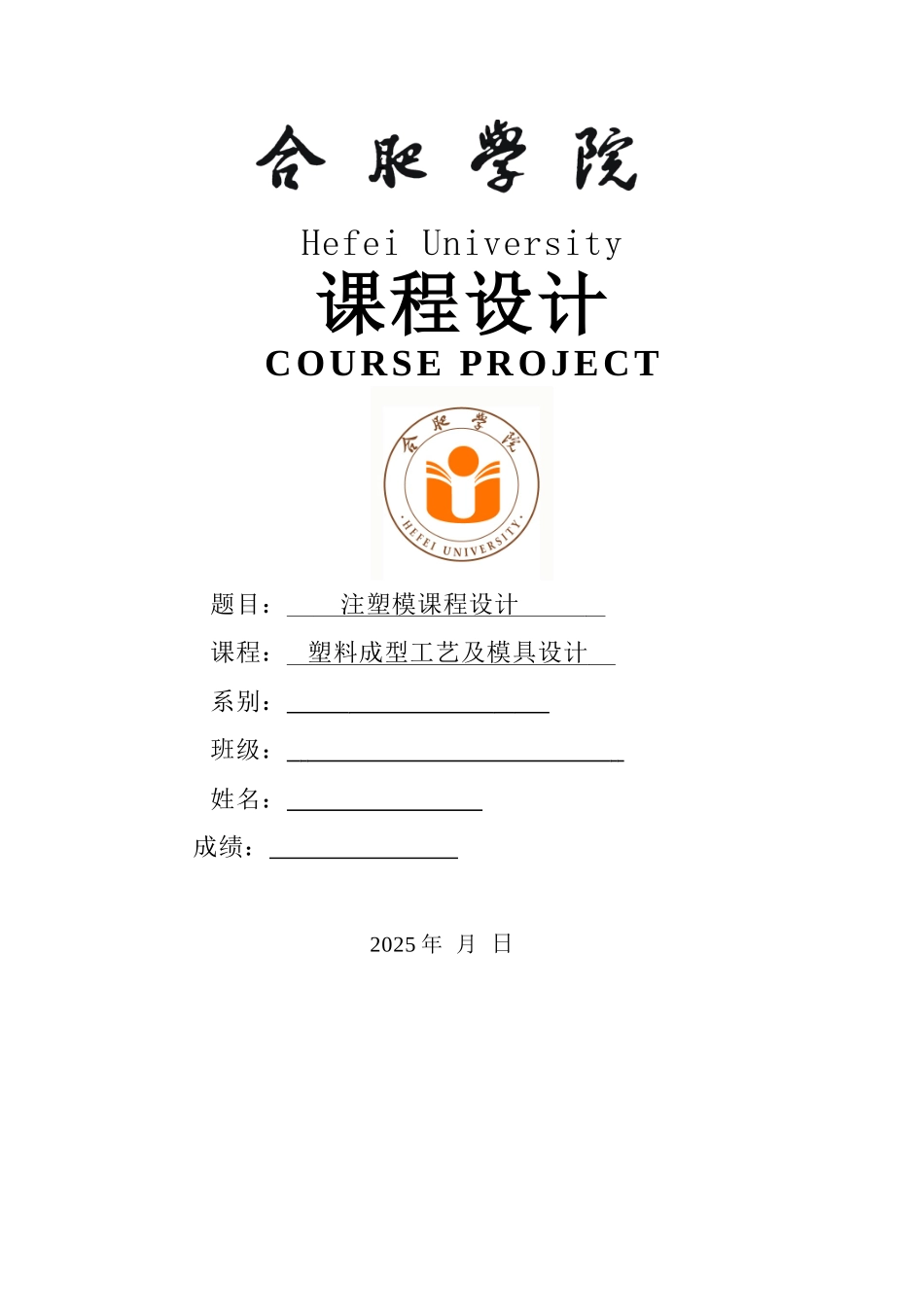

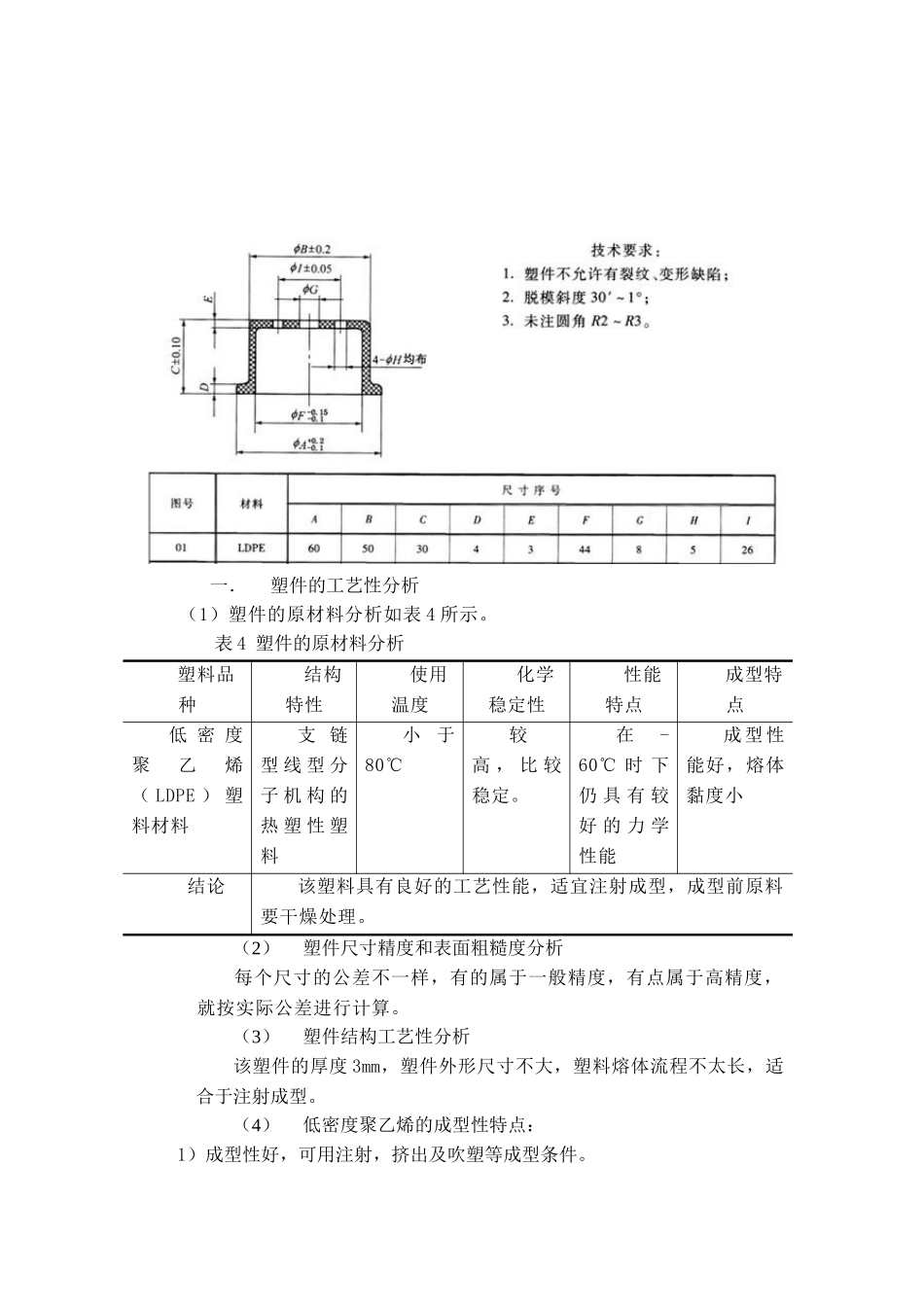

Hefei University课程设计COURSE PROJECT题目： 注塑模课程设计 课程： 塑料成型工艺及模具设计 系别： 班级： 姓名： 成绩： 2025 年 月 日目 录一、 塑件成型工艺性分析...................................1二、拟定模具的结构形式和初选注射机........................3三、浇注系统的设计........................................5四、成型零件的结构设计及计算.............................10五、模架的确定...........................................11六、排气槽的设计.........................................12七、脱模推出机构的设计...................................12八、冷却系统的设计.......................................14九、导向与定位结构的设计.................................16十、模具的装配...........................................16结 论....................................................19参考文献.................................................20多孔塑料罩注塑模课程设计一、塑件成型工艺性分析名称：塑料仪表盖， 要求：大批量生产，精度：MT5 塑件的质量要求不允许有裂纹和变形缺陷 脱模斜度 1°~30′； 未注圆角 R2-3, 塑件材料为 LDPE 一．塑件的工艺性分析（1）塑件的原材料分析如表 4 所示。 表 4 塑件的原材料分析塑料品种结构特性使用温度化学稳定性性能特点成型特点低 密 度聚乙烯（ LDPE ） 塑料材料支 链型 线 型 分子 机 构 的热 塑 性 塑料小于80℃较高 ， 比 较稳定。在-60℃ 时 下仍 具 有 较好 的 力 学性能成型性能好，熔体黏度小结论该塑料具有良好的工艺性能，适宜注射成型，成型前原料要干燥处理。（2）塑件尺寸精度和表面粗糙度分析每个尺寸的公差不一样，有的属于一般精度，有点属于高精度，就按实际公差进行计算。（3）塑件结构工艺性分析该塑件的厚度 3mm，塑件外形尺寸不大，塑料熔体流程不太长，适合于注射成型。（4）低密度聚乙烯的成型性特点：1）成型性好，可用注射，挤出及吹塑等成型条件。2）熔体黏度小，流动性好，溢边值为 0.02mm；流动性对压力敏感，宜用较高压力注射。3）质软易脱模，当塑件有浅凹（凸）时，可强行脱模。4）可能发生熔体破裂，与有机溶剂接触可发生开裂。5)冷却速度慢，必须充分冷却，模具设计时应有冷却系统。6）吸湿性小，成型前可不干燥。二、拟定模具的结构形式和...
