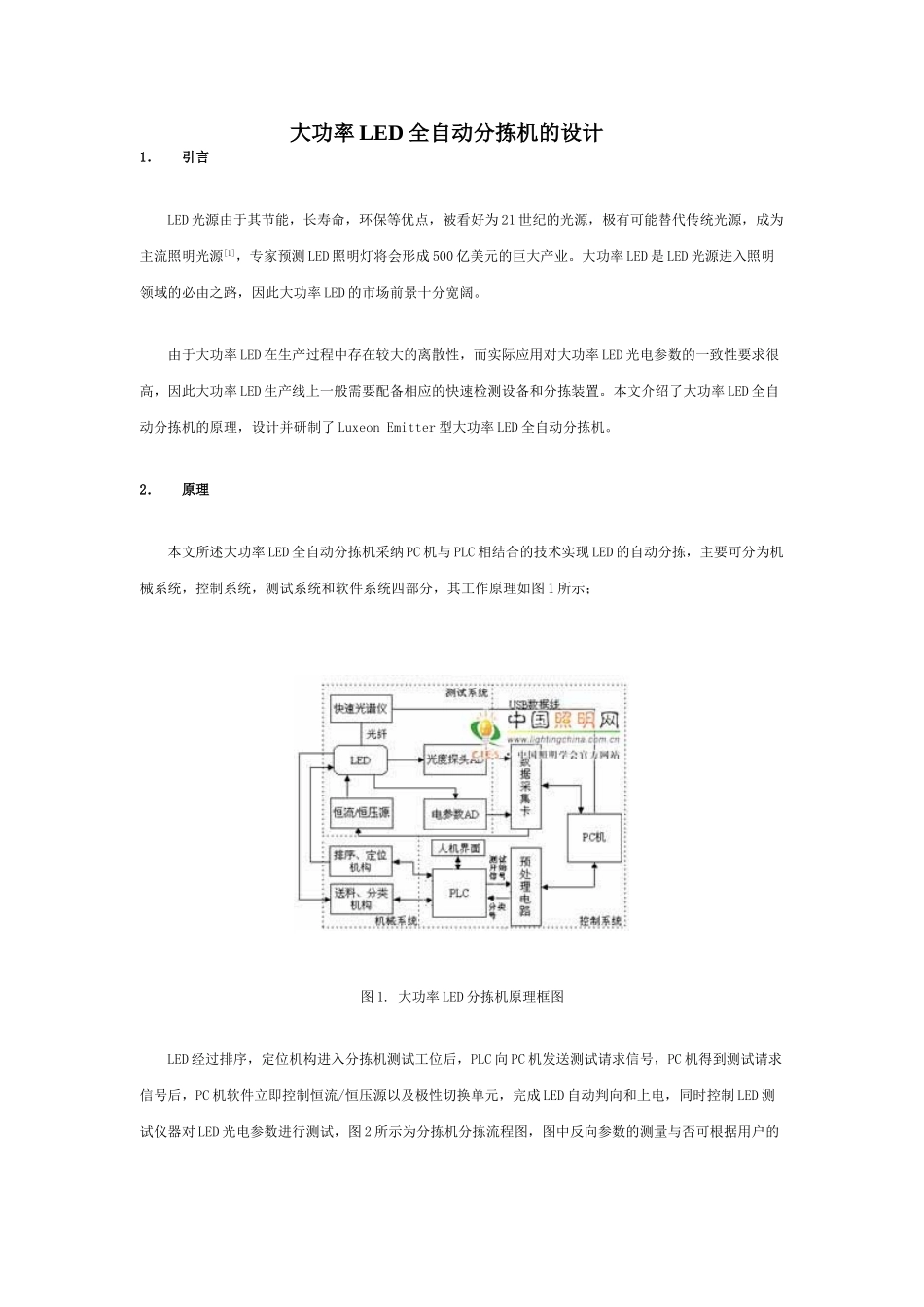

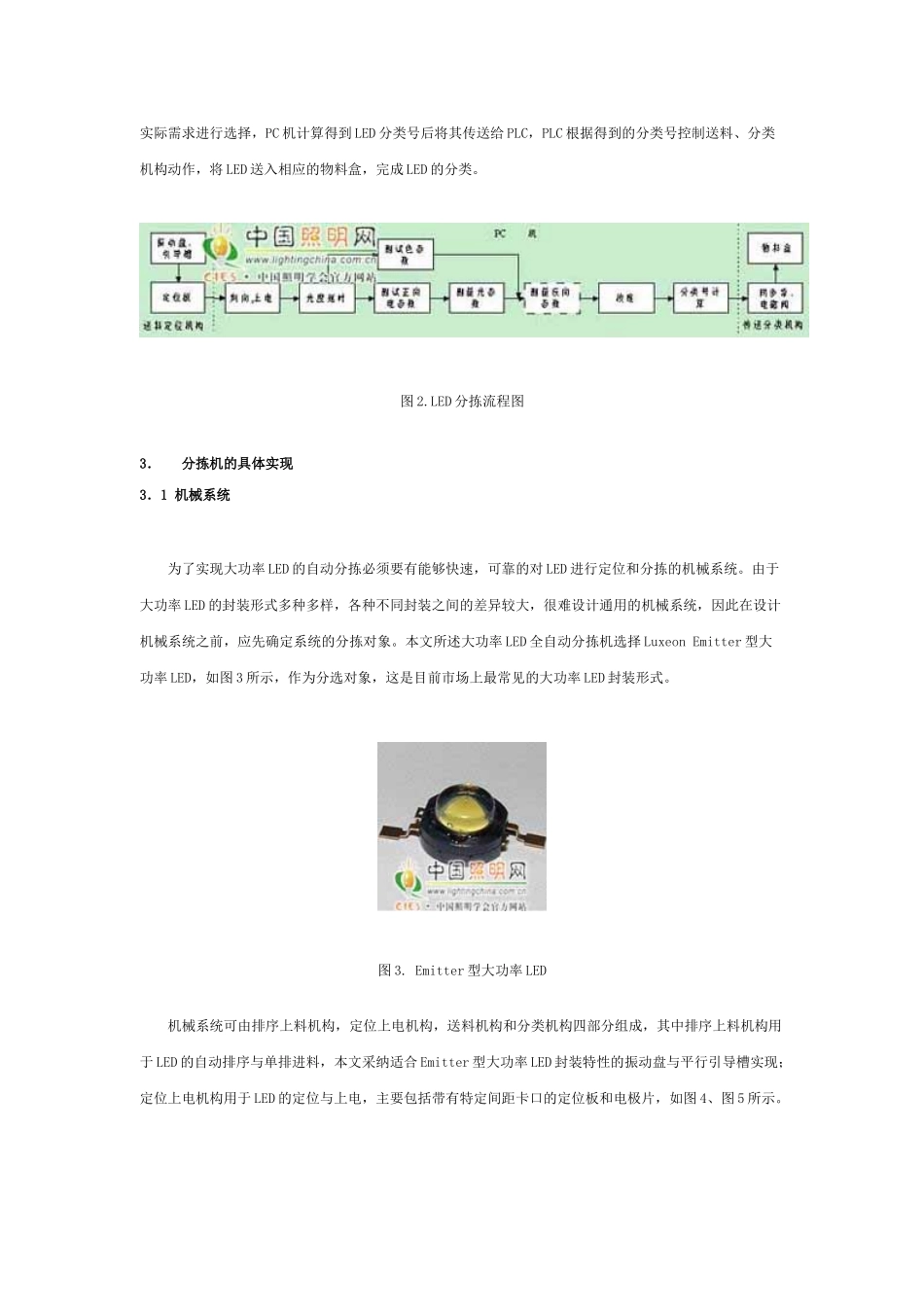

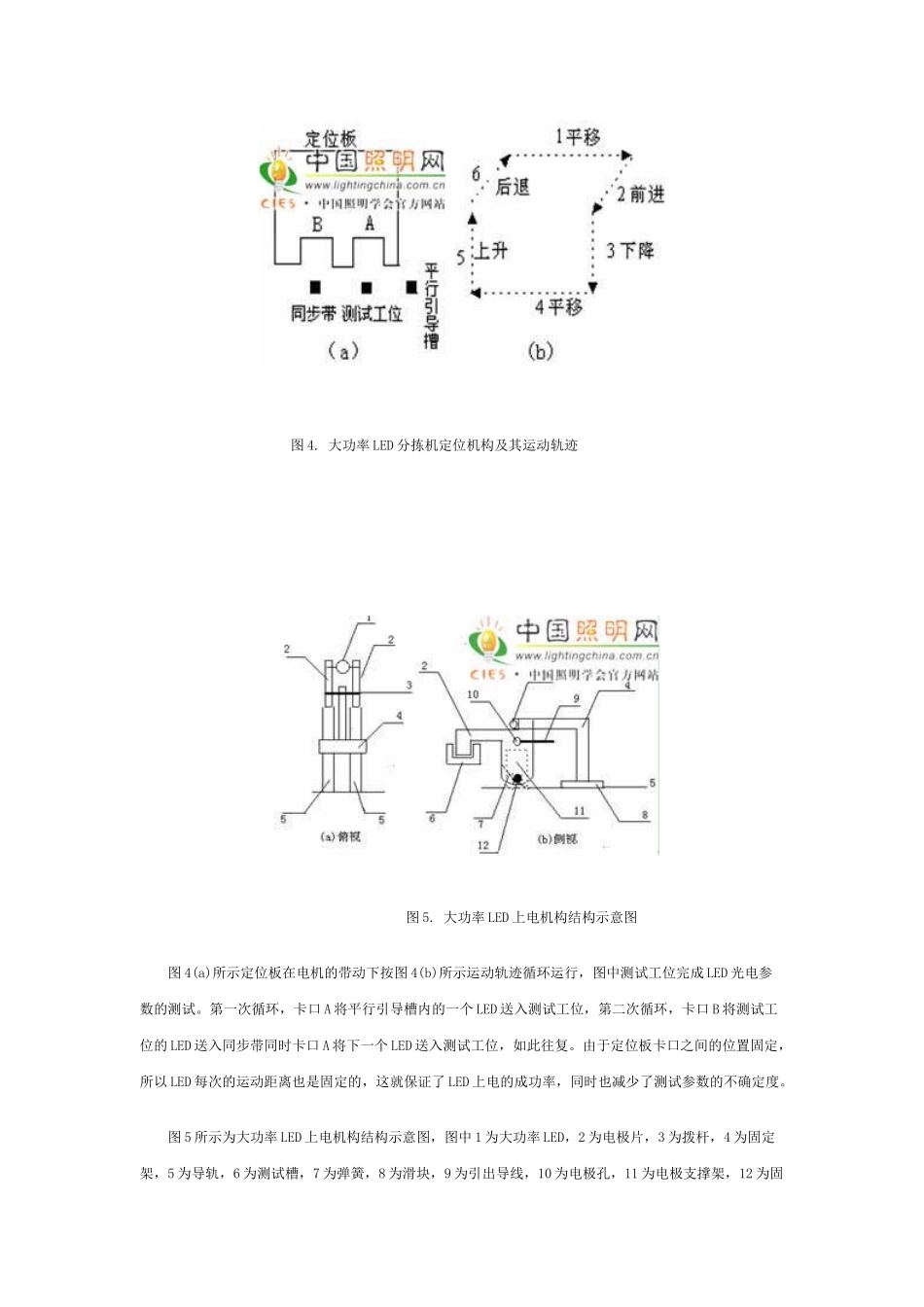

大功率 LED 全自动分拣机的设计1． 引言 LED 光源由于其节能，长寿命，环保等优点，被看好为 21 世纪的光源，极有可能替代传统光源，成为主流照明光源[1]，专家预测 LED 照明灯将会形成 500 亿美元的巨大产业。大功率 LED 是 LED 光源进入照明领域的必由之路，因此大功率 LED 的市场前景十分宽阔。 由于大功率 LED 在生产过程中存在较大的离散性，而实际应用对大功率 LED 光电参数的一致性要求很高，因此大功率 LED 生产线上一般需要配备相应的快速检测设备和分拣装置。本文介绍了大功率 LED 全自动分拣机的原理，设计并研制了 Luxeon Emitter 型大功率 LED 全自动分拣机。 2． 原理 本文所述大功率 LED 全自动分拣机采纳 PC 机与 PLC 相结合的技术实现 LED 的自动分拣，主要可分为机械系统，控制系统，测试系统和软件系统四部分，其工作原理如图 1 所示； 图 1. 大功率 LED 分拣机原理框图 LED 经过排序，定位机构进入分拣机测试工位后，PLC 向 PC 机发送测试请求信号，PC 机得到测试请求信号后，PC 机软件立即控制恒流/恒压源以及极性切换单元，完成 LED 自动判向和上电，同时控制 LED 测试仪器对 LED 光电参数进行测试，图 2 所示为分拣机分拣流程图，图中反向参数的测量与否可根据用户的实际需求进行选择，PC 机计算得到 LED 分类号后将其传送给 PLC，PLC 根据得到的分类号控制送料、分类机构动作，将 LED 送入相应的物料盒，完成 LED 的分类。 图 2.LED 分拣流程图 3． 分拣机的具体实现3．1 机械系统 为了实现大功率 LED 的自动分拣必须要有能够快速，可靠的对 LED 进行定位和分拣的机械系统。由于大功率 LED 的封装形式多种多样，各种不同封装之间的差异较大，很难设计通用的机械系统，因此在设计机械系统之前，应先确定系统的分拣对象。本文所述大功率 LED 全自动分拣机选择 Luxeon Emitter 型大功率 LED，如图 3 所示，作为分选对象，这是目前市场上最常见的大功率 LED 封装形式。 图 3. Emitter 型大功率 LED 机械系统可由排序上料机构，定位上电机构，送料机构和分类机构四部分组成，其中排序上料机构用于 LED 的自动排序与单排进料，本文采纳适合 Emitter 型大功率 LED 封装特性的振动盘与平行引导槽实现；定位上电机构用于 LED 的定位与上电，主要包括带有特定间距卡口的定位板和电极片，如图 4、图 5 所示。 图...
