大型生态园市政道路工程施工组织设计VIP专享

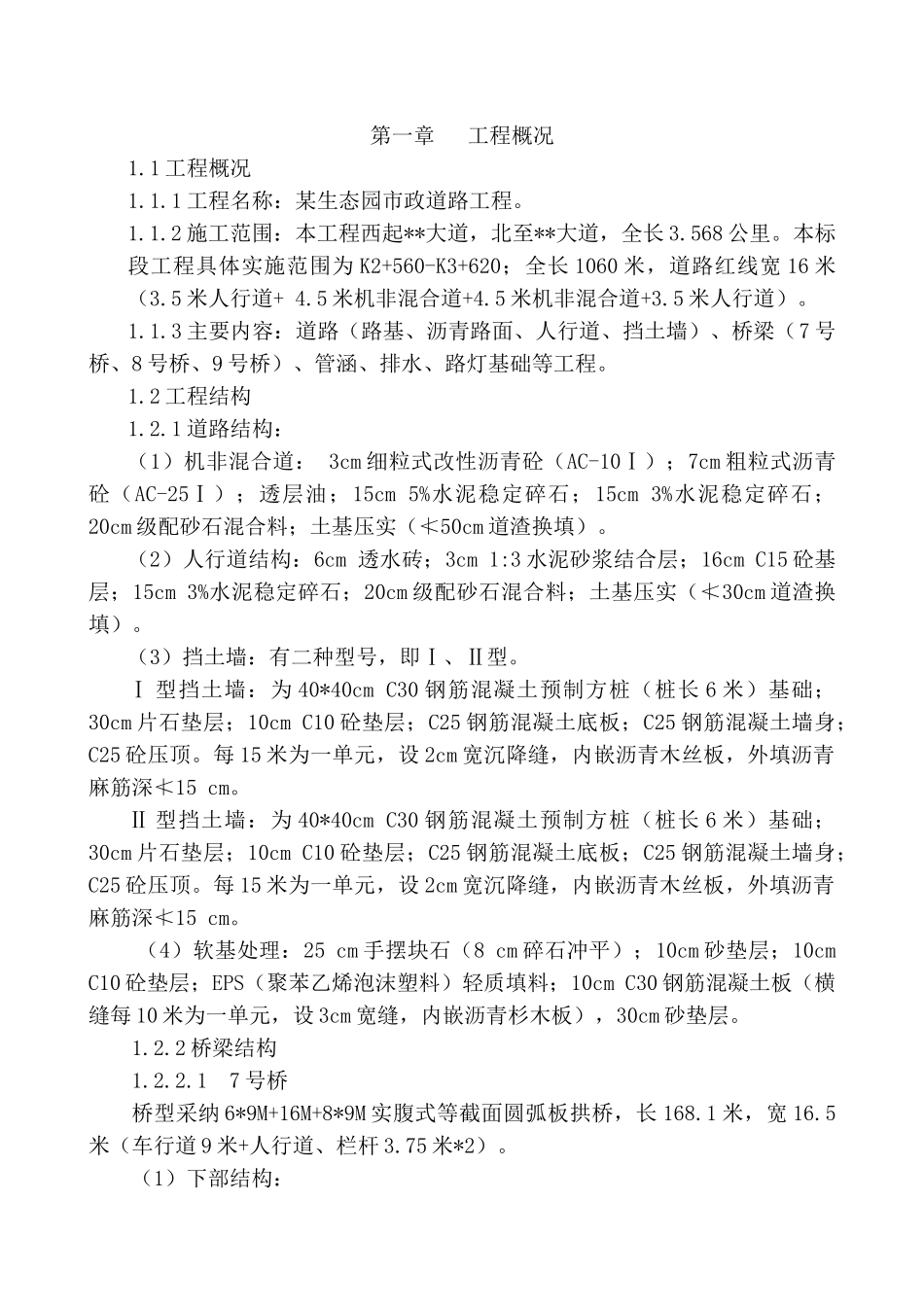

第一章 工程概况1.1 工程概况1.1.1 工程名称：某生态园市政道路工程。1.1.2 施工范围：本工程西起**大道，北至**大道，全长 3.568 公里。本标段工程具体实施范围为 K2+560-K3+620；全长 1060 米，道路红线宽 16 米（3.5 米人行道+ 4.5 米机非混合道+4.5 米机非混合道+3.5 米人行道）。1.1.3 主要内容：道路（路基、沥青路面、人行道、挡土墙）、桥梁（7 号桥、8 号桥、9 号桥）、管涵、排水、路灯基础等工程。1.2 工程结构1.2.1 道路结构：（1）机非混合道： 3cm 细粒式改性沥青砼（AC-10Ⅰ）；7cm 粗粒式沥青砼（AC-25Ⅰ）；透层油；15cm 5%水泥稳定碎石；15cm 3%水泥稳定碎石；20cm 级配砂石混合料；土基压实（≮50cm 道渣换填）。（2）人行道结构：6cm 透水砖；3cm 1:3 水泥砂浆结合层；16cm C15 砼基层；15cm 3%水泥稳定碎石；20cm 级配砂石混合料；土基压实（≮30cm 道渣换填）。（3）挡土墙：有二种型号，即Ⅰ、Ⅱ型。Ⅰ 型挡土墙：为 40*40cm C30 钢筋混凝土预制方桩（桩长 6 米）基础；30cm 片石垫层；10cm C10 砼垫层；C25 钢筋混凝土底板；C25 钢筋混凝土墙身；C25 砼压顶。每 15 米为一单元，设 2cm 宽沉降缝，内嵌沥青木丝板，外填沥青麻筋深≮15 cm。Ⅱ 型挡土墙：为 40*40cm C30 钢筋混凝土预制方桩（桩长 6 米）基础；30cm 片石垫层；10cm C10 砼垫层；C25 钢筋混凝土底板；C25 钢筋混凝土墙身；C25 砼压顶。每 15 米为一单元，设 2cm 宽沉降缝，内嵌沥青木丝板，外填沥青麻筋深≮15 cm。（4）软基处理：25 cm 手摆块石（8 cm 碎石冲平）；10cm 砂垫层；10cm C10 砼垫层；EPS（聚苯乙烯泡沫塑料）轻质填料；10cm C30 钢筋混凝土板（横缝每 10 米为一单元，设 3cm 宽缝，内嵌沥青杉木板），30cm 砂垫层。1.2.2 桥梁结构1.2.2.1 7 号桥桥型采纳 6*9M+16M+8*9M 实腹式等截面圆弧板拱桥，长 168.1 米，宽 16.5米（车行道 9 米+人行道、栏杆 3.75 米*2）。（1）下部结构：桥台：采纳重力式桥台，三排梅花型桩基础，桩基采纳 φ80cm 钻孔灌注桩（深度-55 m），C25 水下混凝土；C25 钢筋混凝土承台。桥墩：采纳重力式桥墩，双排平行型桩基础，桩基采纳 φ80cm 钻孔灌注桩（深度-62 m），C25 水下混凝土；C25 钢筋混凝土承台。（2）上部结构：结构：采纳 6*9M+16M+8*9M 实腹式等截面圆弧板拱桥，矢跨比为 1/2；拱圈 C30 ...
