大楼弱电智能化设计说明

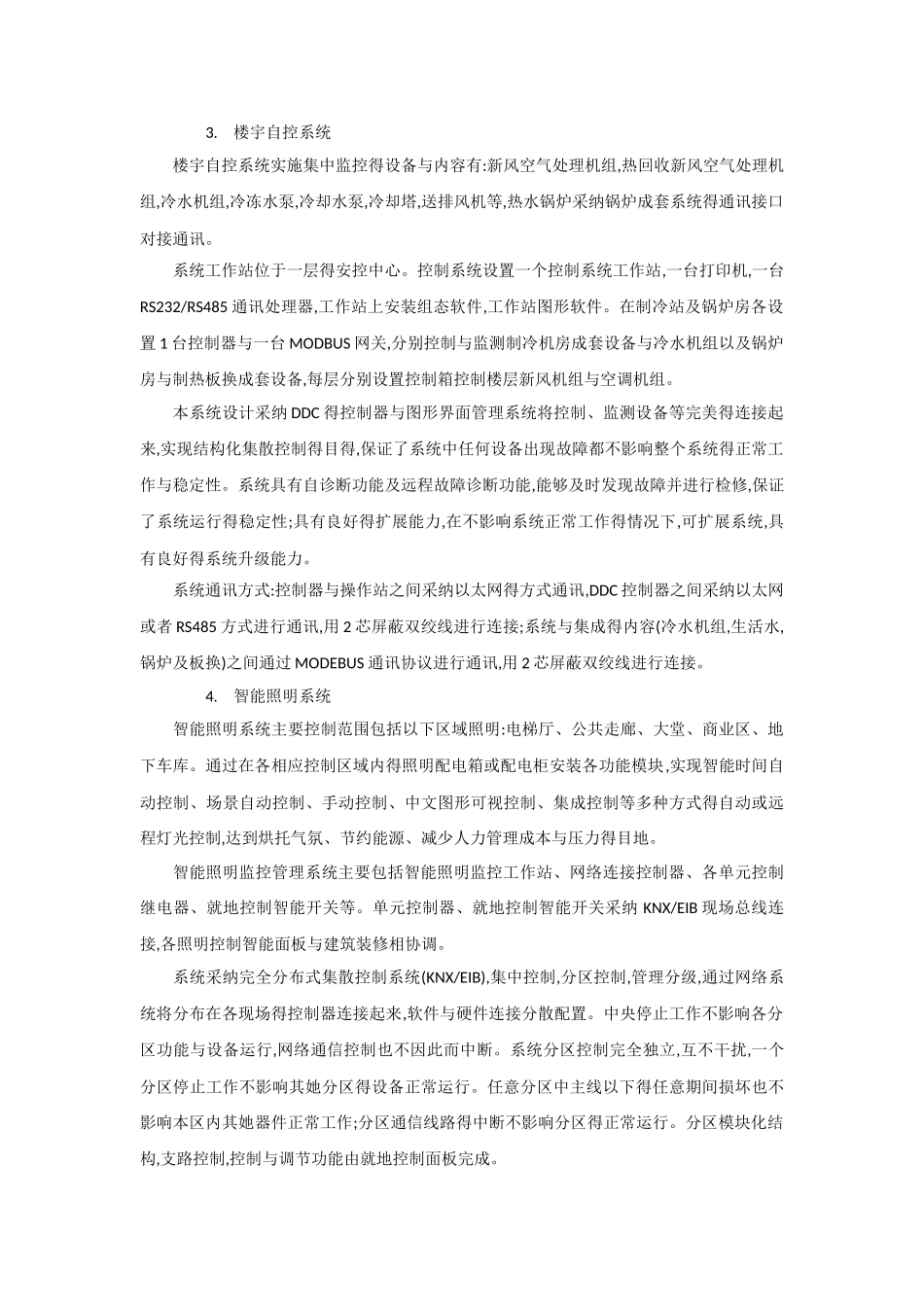

XXX 大楼弱电智能化系统工程设计说明一、项目概况XXX 大楼--位于 XXX,就是一座集商业、酒店写字楼于一体综合性建筑。大楼主体地下 n层地上 n 层,其中地下 n-n 层为车库,地上 n-n 层为商业,主楼 n-n 层为酒店,n-n 层为办公,建筑高度约 n 米,总建筑面积约 n 万平米。二、设计依据本次设计主要依据以下标准、法律规范《智能建筑设计标准》GB50314-2025《民用建筑电气设计法律规范》JGJ16-2025《安全防范工程技术法律规范》GB 50348-2025《视频安防系统工程设计法律规范》GB 50395-2025《民用闭路监视电视系统工程技术法律规范》GB 50198-2025《入侵报警系统工程设计法律规范》GB 50394-2025《出入口控制系统工程设计法律规范》GB 50396-2025《综合布线系统工程设计法律规范》GB50311-2025《公共建筑节能设计标准》GB 50189-2025《公共广播系统工程技术法律规范》GB50526-2025《建筑物电子信息系统防雷技术法律规范》GB 50343-2025《电子计算机机房设计法律规范》GB50174-2025《智能建筑工程质量验收法律规范》GB50339-2025《公共建筑节能设计标准》GB 50189-2025《民用建筑能耗数据采集标准》JGJ/T154-2025《公共建筑能耗远程监测系统技术规程》JGJ/T 285-2025 《民用建筑能耗标准》GB/T 51161-2025 《安全防范系统通用图形符号》GA/T74-94《西安市公共建筑能耗监测系统技术法律规范》DBJ61T97-2025以及其它有关得国家及地方现行标准及法律规范;建设方所提供得建筑设计资料及设计任务书。三、弱电智能化系统设计内容本次设计主要根据建设方提供得设计任务书,针对竹园嘉华企业总部大楼弱电智能化 13个系统进行设计,主要内容包括:1、无线对讲系统2、电梯五方对讲系统3、楼宇自控系统4、智能照明系统5、能耗管理系统6、综合布线系统7、计算机网络系统8、视频监控系统9、无线巡更系统10、门禁一卡通系统11、机房工程12、车辆出入管理及视频车位引导系统13、信息查询及发布系统四、系统设计说明1.无线对讲系统无线对讲系统主要为方便各管理部门、安保人员等进行沟通,对人员进行调度与指挥。本项目设计 144 个室内全向天线与 1 个室外天线,实现建筑室内及周边区域无线对讲信号得覆盖;为满足建筑商业与酒店得管理需要,设置 6 个独立信道,配置无线对讲机 20 部;系统中心设置在地下室 B1 层中心机房,配置中继台 3 台及双工器、合路器、分路器各 1 台。系统采纳 HCAAYZ-50-12 馈线连接至分布在各处得天线系统,馈...
