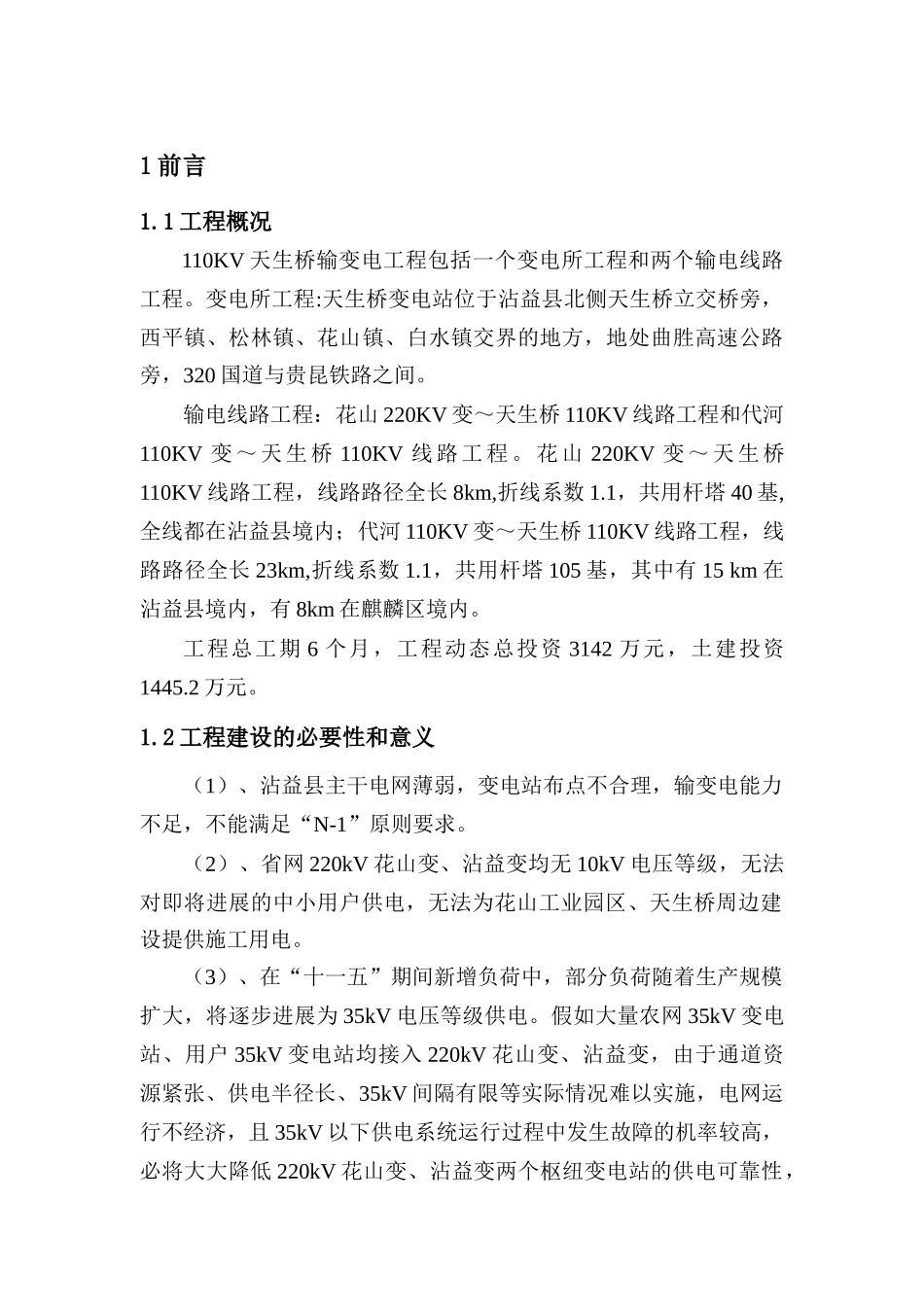

1 前言1.1 工程概况 110KV 天生桥输变电工程包括一个变电所工程和两个输电线路工程。变电所工程:天生桥变电站位于沾益县北侧天生桥立交桥旁，西平镇、松林镇、花山镇、白水镇交界的地方，地处曲胜高速公路旁，320 国道与贵昆铁路之间。输电线路工程：花山 220KV 变～天生桥 110KV 线路工程和代河110KV 变 ～ 天 生 桥 110KV 线 路 工 程 。 花 山 220KV 变 ～ 天 生 桥110KV 线路工程，线路路径全长 8km,折线系数 1.1，共用杆塔 40 基,全线都在沾益县境内；代河 110KV 变～天生桥 110KV 线路工程，线路路径全长 23km,折线系数 1.1，共用杆塔 105 基，其中有 15 km 在沾益县境内，有 8km 在麒麟区境内。工程总工期 6 个月，工程动态总投资 3142 万元，土建投资1445.2 万元。1.2 工程建设的必要性和意义（1）、沾益县主干电网薄弱，变电站布点不合理，输变电能力不足，不能满足“N-1”原则要求。（2）、省网 220kV 花山变、沾益变均无 10kV 电压等级，无法对即将进展的中小用户供电，无法为花山工业园区、天生桥周边建设提供施工用电。（3）、在“十一五”期间新增负荷中，部分负荷随着生产规模扩大，将逐步进展为 35kV 电压等级供电。假如大量农网 35kV 变电站、用户 35kV 变电站均接入 220kV 花山变、沾益变，由于通道资源紧张、供电半径长、35kV 间隔有限等实际情况难以实施，电网运行不经济，且 35kV 以下供电系统运行过程中发生故障的机率较高，必将大大降低 220kV 花山变、沾益变两个枢纽变电站的供电可靠性，使其主要为 110kV 变电站提供电源的功能受到不利影响，假如在石坂井附近新建 110kV 变电站的话，则可对该片区 220kV 枢纽变电站形成一道有效的安全屏障，从而减少上一级主干电网运行的安全风险。（4）、该片区水电资源丰富，牛栏江沿大坡、德泽而过，在建水电装机容量达 5.8 万 kW，除就地消耗部格外，大量电量将上网，可大大降低电网购电成本，解决小电上网出路等问题。为满足城市建设和经济进展的需要，减轻 110kV 玉林山变电站的供电压力；解决 35kV 花山变至白水电厂施工变线单电源、设备老化的弊端，避开产生大面积停电造成重大损失，提高供电可靠性；同时承担盘江乡、天生桥、小河底一带供电任务，承担盘江、天生桥、花山、白水的新增负荷，并为花山化工工业园区建设的施工提供电源，保证花山化工工业园区建设的顺利进行；解决电网结构薄弱...
