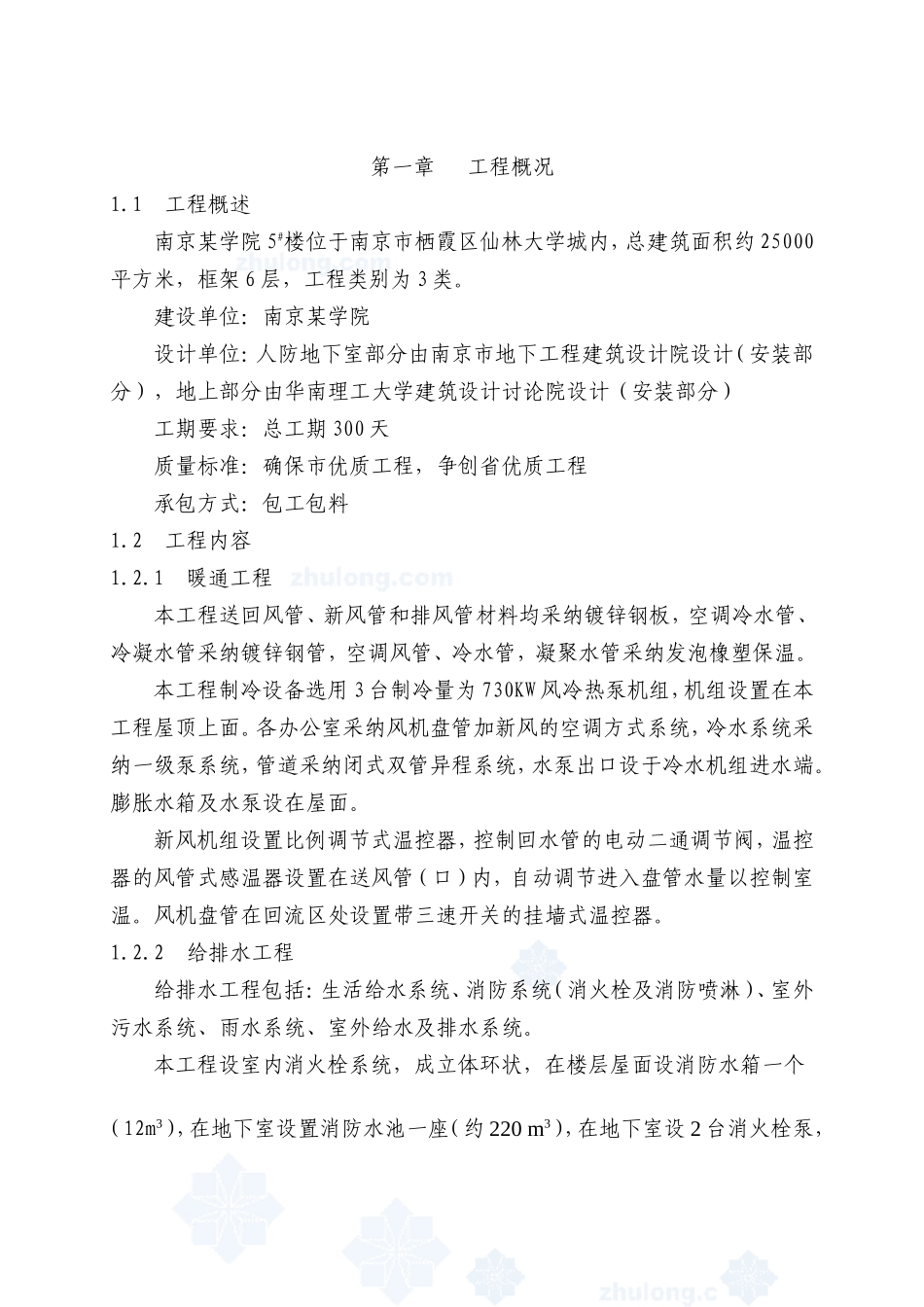

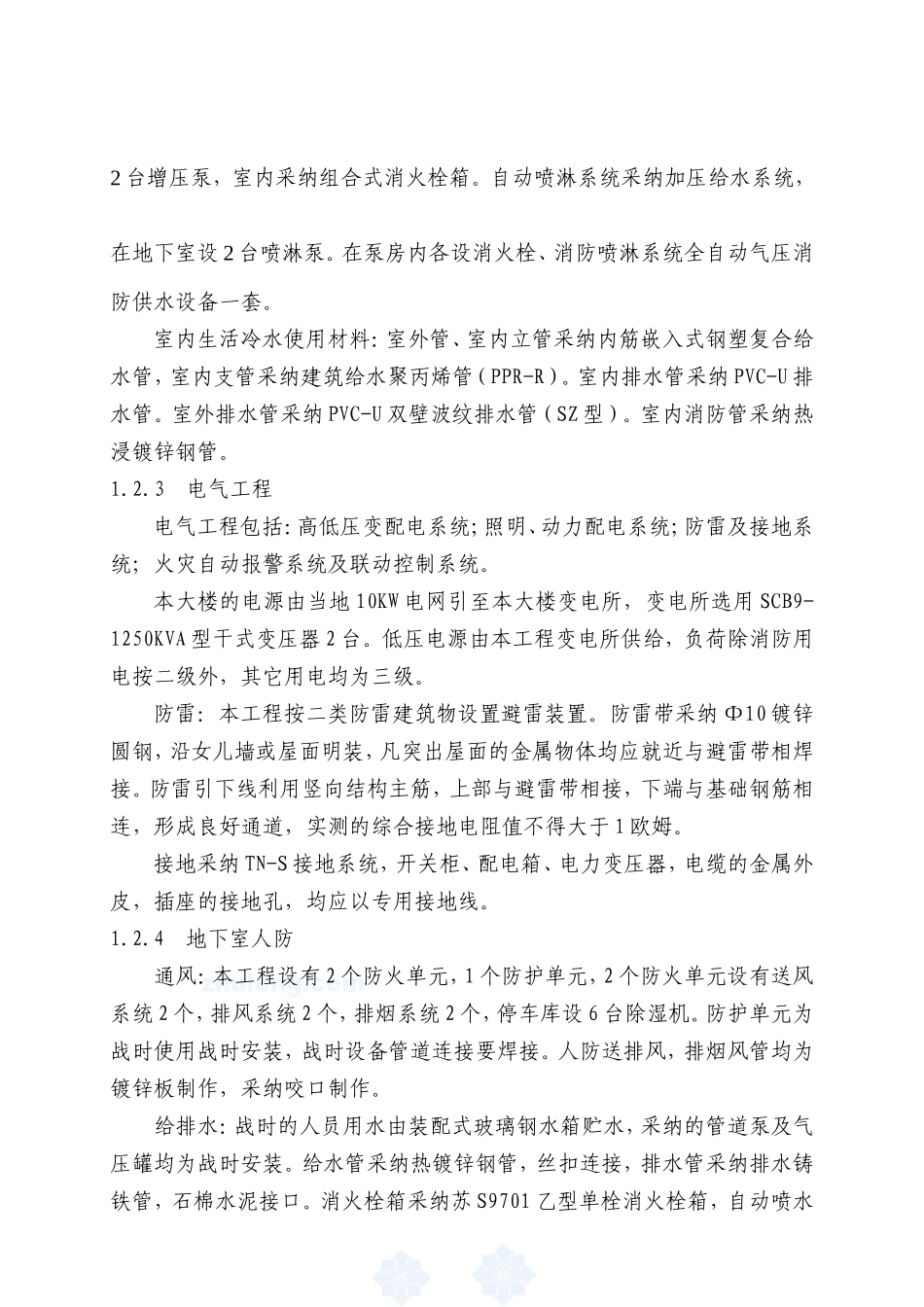

第一章 工程概况1.1 工程概述南京某学院 5#楼位于南京市栖霞区仙林大学城内，总建筑面积约 25000平方米，框架 6 层，工程类别为 3 类。建设单位：南京某学院设计单位：人防地下室部分由南京市地下工程建筑设计院设计（安装部分），地上部分由华南理工大学建筑设计讨论院设计（安装部分）工期要求：总工期 300 天质量标准：确保市优质工程，争创省优质工程承包方式：包工包料1.2 工程内容1.2.1 暖通工程本工程送回风管、新风管和排风管材料均采纳镀锌钢板，空调冷水管、冷凝水管采纳镀锌钢管，空调风管、冷水管，凝聚水管采纳发泡橡塑保温。本工程制冷设备选用 3 台制冷量为 730KW 风冷热泵机组，机组设置在本工程屋顶上面。各办公室采纳风机盘管加新风的空调方式系统，冷水系统采纳一级泵系统，管道采纳闭式双管异程系统，水泵出口设于冷水机组进水端。膨胀水箱及水泵设在屋面。新风机组设置比例调节式温控器，控制回水管的电动二通调节阀，温控器的风管式感温器设置在送风管（口）内，自动调节进入盘管水量以控制室温。风机盘管在回流区处设置带三速开关的挂墙式温控器。1.2.2 给排水工程给排水工程包括：生活给水系统、消防系统（消火栓及消防喷淋）、室外污水系统、雨水系统、室外给水及排水系统。本工程设室内消火栓系统，成立体环状，在楼层屋面设消防水箱一个（12m3），在地下室设置消防水池一座（约 220 m3），在地下室设 2 台消火栓泵，2 台增压泵，室内采纳组合式消火栓箱。自动喷淋系统采纳加压给水系统，在地下室设 2 台喷淋泵。在泵房内各设消火栓、消防喷淋系统全自动气压消防供水设备一套。室内生活冷水使用材料：室外管、室内立管采纳内筋嵌入式钢塑复合给水管，室内支管采纳建筑给水聚丙烯管（PPR-R）。室内排水管采纳 PVC-U 排水管。室外排水管采纳 PVC-U 双壁波纹排水管（SZ 型）。室内消防管采纳热浸镀锌钢管。1.2.3 电气工程电气工程包括：高低压变配电系统；照明、动力配电系统；防雷及接地系统；火灾自动报警系统及联动控制系统。本大楼的电源由当地 10KW 电网引至本大楼变电所，变电所选用 SCB9-1250KVA 型干式变压器 2 台。低压电源由本工程变电所供给，负荷除消防用电按二级外，其它用电均为三级。防雷：本工程按二类防雷建筑物设置避雷装置。防雷带采纳 Φ10 镀锌圆钢，沿女儿墙或屋面明装，凡突出屋面的金属物体均应就近与避雷带相焊接。防雷引下线利用竖向结构主筋，上部与避雷...
