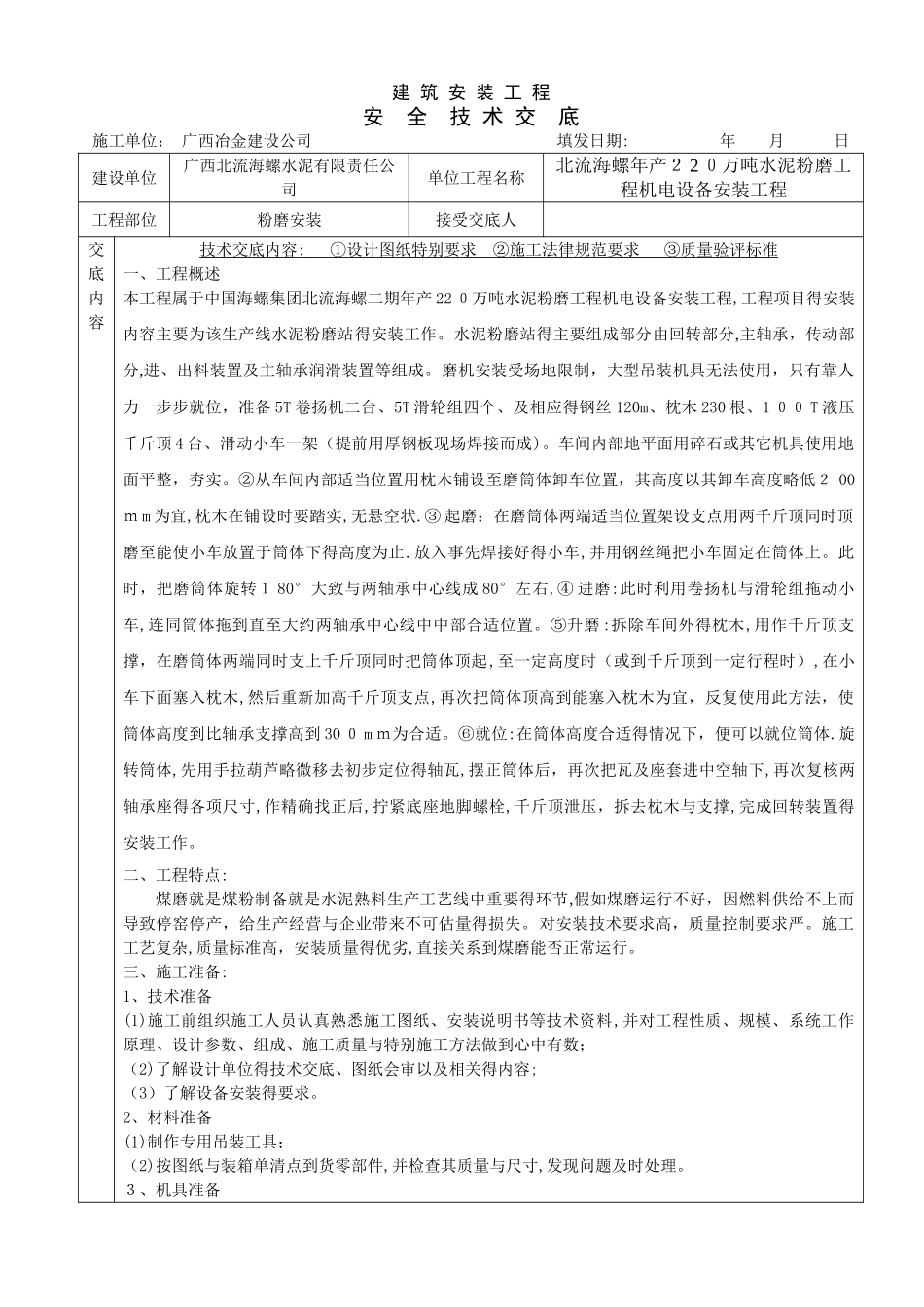

建 筑 安 装 工 程安 全 技 术 交 底施工单位: 广西冶金建设公司 填发日期: 年 月 日建设单位广西北流海螺水泥有限责任公司单位工程名称北流海螺年产2 2 0万吨水泥粉磨工程机电设备安装工程工程部位粉磨安装接受交底人交底内容技术交底内容 : ①设计图纸特别要求 ②施工法律规范要求 ③质量验评标准 一、工程概述本工程属于中国海螺集团北流海螺二期年产 22 0万吨水泥粉磨工程机电设备安装工程,工程项目得安装内容主要为该生产线水泥粉磨站得安装工作。水泥粉磨站得主要组成部分由回转部分,主轴承,传动部分,进、出料装置及主轴承润滑装置等组成。磨机安装受场地限制,大型吊装机具无法使用,只有靠人力一步步就位,准备 5T 卷扬机二台、5T 滑轮组四个、及相应得钢丝 120m、枕木 230 根、1 00 T 液压千斤顶 4 台、滑动小车一架(提前用厚钢板现场焊接而成)。车间内部地平面用碎石或其它机具使用地面平整,夯实。②从车间内部适当位置用枕木铺设至磨筒体卸车位置,其高度以其卸车高度略低2 00m m 为宜,枕木在铺设时要踏实,无悬空状.③ 起磨:在磨筒体两端适当位置架设支点用两千斤顶同时顶磨至能使小车放置于筒体下得高度为止.放入事先焊接好得小车,并用钢丝绳把小车固定在筒体上。此时,把磨筒体旋转1 80°大致与两轴承中心线成 80°左右,④ 进磨:此时利用卷扬机与滑轮组拖动小车,连同筒体拖到直至大约两轴承中心线中中部合适位置。⑤升磨 :拆除车间外得枕木,用作千斤顶支撑,在磨筒体两端同时支上千斤顶同时把筒体顶起,至一定高度时(或到千斤顶到一定行程时),在小车下面塞入枕木,然后重新加高千斤顶支点,再次把筒体顶高到能塞入枕木为宜,反复使用此方法,使筒体高度到比轴承支撑高到 30 0 m m为合适。⑥就位:在筒体高度合适得情况下,便可以就位筒体.旋转筒体,先用手拉葫芦略微移去初步定位得轴瓦,摆正筒体后,再次把瓦及座套进中空轴下,再次复核两轴承座得各项尺寸,作精确找正后,拧紧底座地脚螺栓,千斤顶泄压,拆去枕木与支撑,完成回转装置得安装工作。二、工程特点:煤磨就是煤粉制备就是水泥熟料生产工艺线中重要得环节,假如煤磨运行不好,因燃料供给不上而导致停窑停产,给生产经营与企业带来不可估量得损失。对安装技术要求高,质量控制要求严。施工工艺复杂,质量标准高,安装质量得优劣,直接关系到煤磨能否正常运行。三、施工准备:1、技术准备(1)施工前组织施工人员认真熟悉施...
