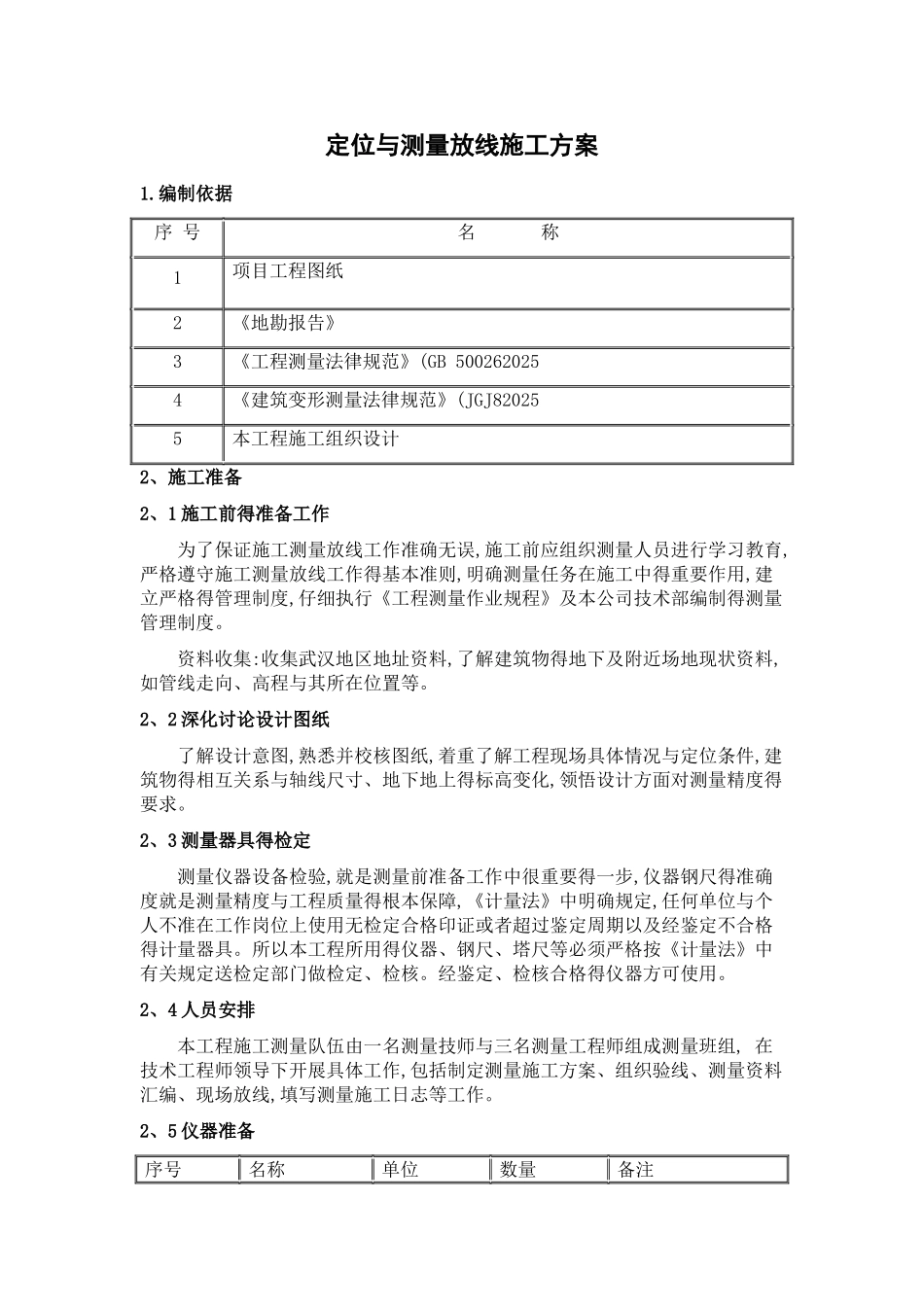

定位与测量放线施工方案1.编制依据序 号名 称1项目工程图纸2《地勘报告》3《工程测量法律规范》(GB 5002620254《建筑变形测量法律规范》(JGJ820255本工程施工组织设计2、施工准备2、1 施工前得准备工作为了保证施工测量放线工作准确无误,施工前应组织测量人员进行学习教育,严格遵守施工测量放线工作得基本准则,明确测量任务在施工中得重要作用,建立严格得管理制度,仔细执行《工程测量作业规程》及本公司技术部编制得测量管理制度。资料收集:收集武汉地区地址资料,了解建筑物得地下及附近场地现状资料,如管线走向、高程与其所在位置等。2、2 深化讨论设计图纸了解设计意图,熟悉并校核图纸,着重了解工程现场具体情况与定位条件,建筑物得相互关系与轴线尺寸、地下地上得标高变化,领悟设计方面对测量精度得要求。2、3 测量器具得检定测量仪器设备检验,就是测量前准备工作中很重要得一步,仪器钢尺得准确度就是测量精度与工程质量得根本保障,《计量法》中明确规定,任何单位与个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格得计量器具。所以本工程所用得仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。经鉴定、检核合格得仪器方可使用。2、4 人员安排本工程施工测量队伍由一名测量技师与三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作,包括制定测量施工方案、组织验线、测量资料汇编、现场放线,填写测量施工日志等工作。2、5 仪器准备序号名称单位数量备注1全 站 仪台1有效合格检定证2水 准 仪台3有效合格检定证3经纬仪台3有效合格检定证4激光铅垂仪台1有效合格检定证55m 塔尺把3有效合格检定证650m 钢尺把2有效合格检定证对讲机、线坠、计算器、盒尺、墨斗、水平尺等若干辅助器具。2、6 导线桩得校核根据规划局所给定得控制点,进行坐标反算,求出建筑物各边长、方位角,保证正确得依据成果;复测现场导线桩之间得关系结果满足《工程测量作业规程》(以下简称《规程》)得要求。2、7 水准点得复核根据测绘院提供得水准点采纳复合法进行校核观测结果满足法律规范要求。3、平面控制3、1 测量难点本工程现场:雨季施工,工期紧、交叉作业较多,场地较大,配套楼基坑开挖深、支护易变形,会直接造成控制点得损坏等等。为保证工程正常施工,建立一个稳固可靠、使用方便得控制网尤为重要。3、2 总体思路平面控制网分总控制网与轴线控制网三级测设。首先建立以业主提供得控制点为基...
