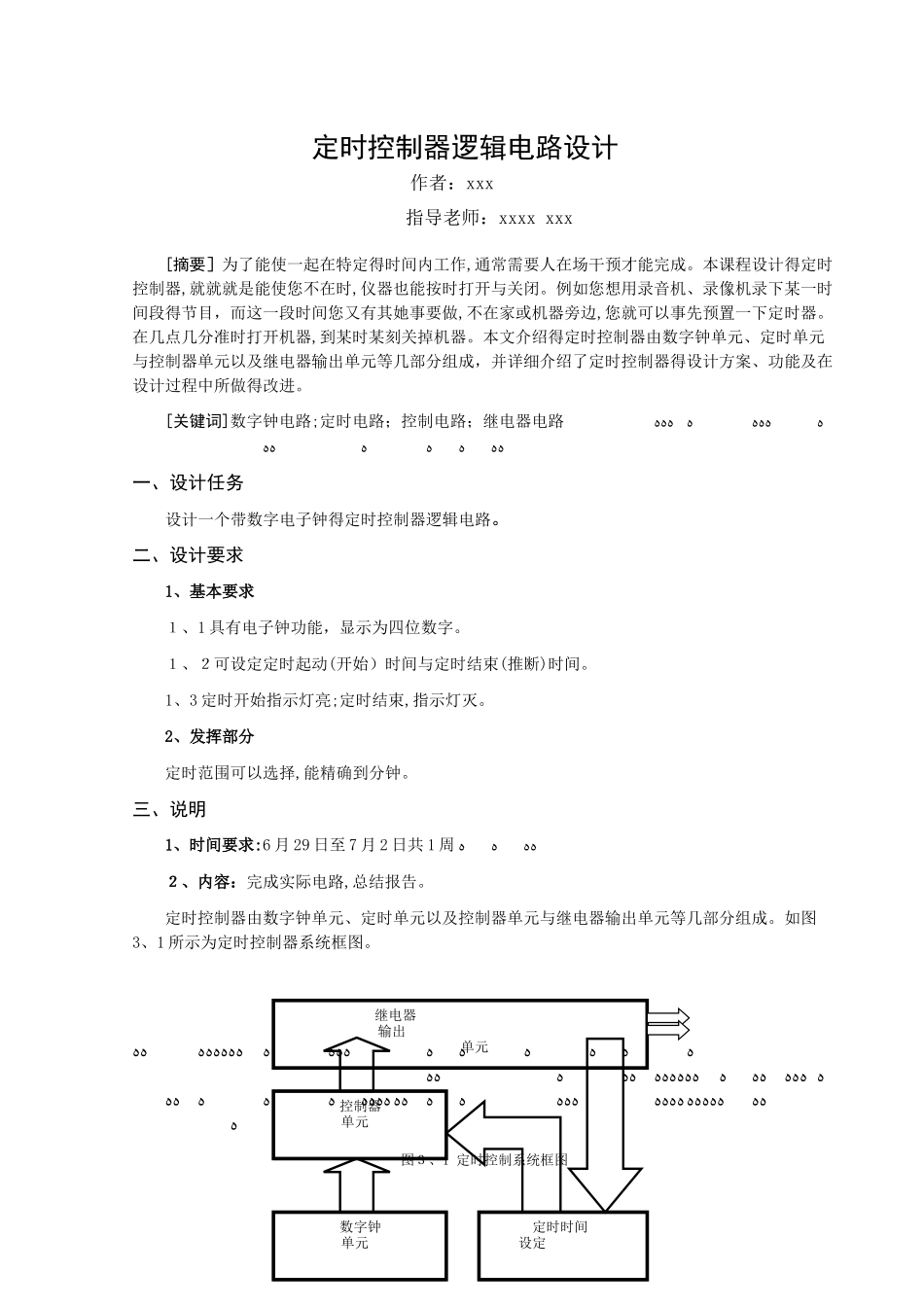

定时控制器逻辑电路设计作者：xxx指导老师：xxxx xxx[摘要］为了能使一起在特定得时间内工作,通常需要人在场干预才能完成。本课程设计得定时控制器,就就就是能使您不在时,仪器也能按时打开与关闭。例如您想用录音机、录像机录下某一时间段得节目，而这一段时间您又有其她事要做,不在家或机器旁边,您就可以事先预置一下定时器。在几点几分准时打开机器,到某时某刻关掉机器。本文介绍得定时控制器由数字钟单元、定时单元与控制器单元以及继电器输出单元等几部分组成，并详细介绍了定时控制器得设计方案、功能及在设计过程中所做得改进。[关键词]数字钟电路;定时电路；控制电路；继电器电路ﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩ 一、设计任务设计一个带数字电子钟得定时控制器逻辑电路。二、设计要求1、基本要求１、1 具有电子钟功能，显示为四位数字。１、２可设定定时起动(开始）时间与定时结束(推断)时间。1、3 定时开始指示灯亮;定时结束,指示灯灭。2、发挥部分定时范围可以选择,能精确到分钟。三、说明1、时间要求:6 月 29 日至 7 月 2 日共 1 周ﻩﻩﻩﻩ２、内容：完成实际电路,总结报告。定时控制器由数字钟单元、定时单元以及控制器单元与继电器输出单元等几部分组成。如图3、1 所示为定时控制器系统框图。ﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩ图３、1 定时控制系统框图数字钟单元控制器 单元定时时间 设定 继电器 输出单元键盘控制89C51单片驱动电路 LED 数字显示四、方案选择与论证ﻩ１、数字中单元电路一般而言数字钟单元得设计与制作可以采纳数字电路来完成，也可以采纳单片机来完成、若采纳数字电路来完成,其功能主要就就是依赖于数字电路得各功能模块得组合来实现,尽管电路复杂,但电路原理及元件连接较为简单,易于以后调试、改正;而采纳单片机来设计制作,由于其功能得实现主要就就是通过软件编程来完成,虽然降低了电路得复杂性,但编程冗长且较难,不易完成,修改调试困难，不易于操作、本电路就就是以简单得数字逻辑电路为基础，来实现数字钟单元。ﻩ方案一:采纳数字电路控制，其原理方框图如图４.1.1 所示。由晶振电路经分频产生 1 Ｈ z 标准秒脉冲。整个计数器电路,采纳 74 Ｌ S 系列芯片,由分计数器、时计数器串接而成。校时电路由分频产生得 1 Ｈｚ脉冲输入,手动进行时与分得调整校正。再由译码器加数码管...
