室内脚手架施工方案

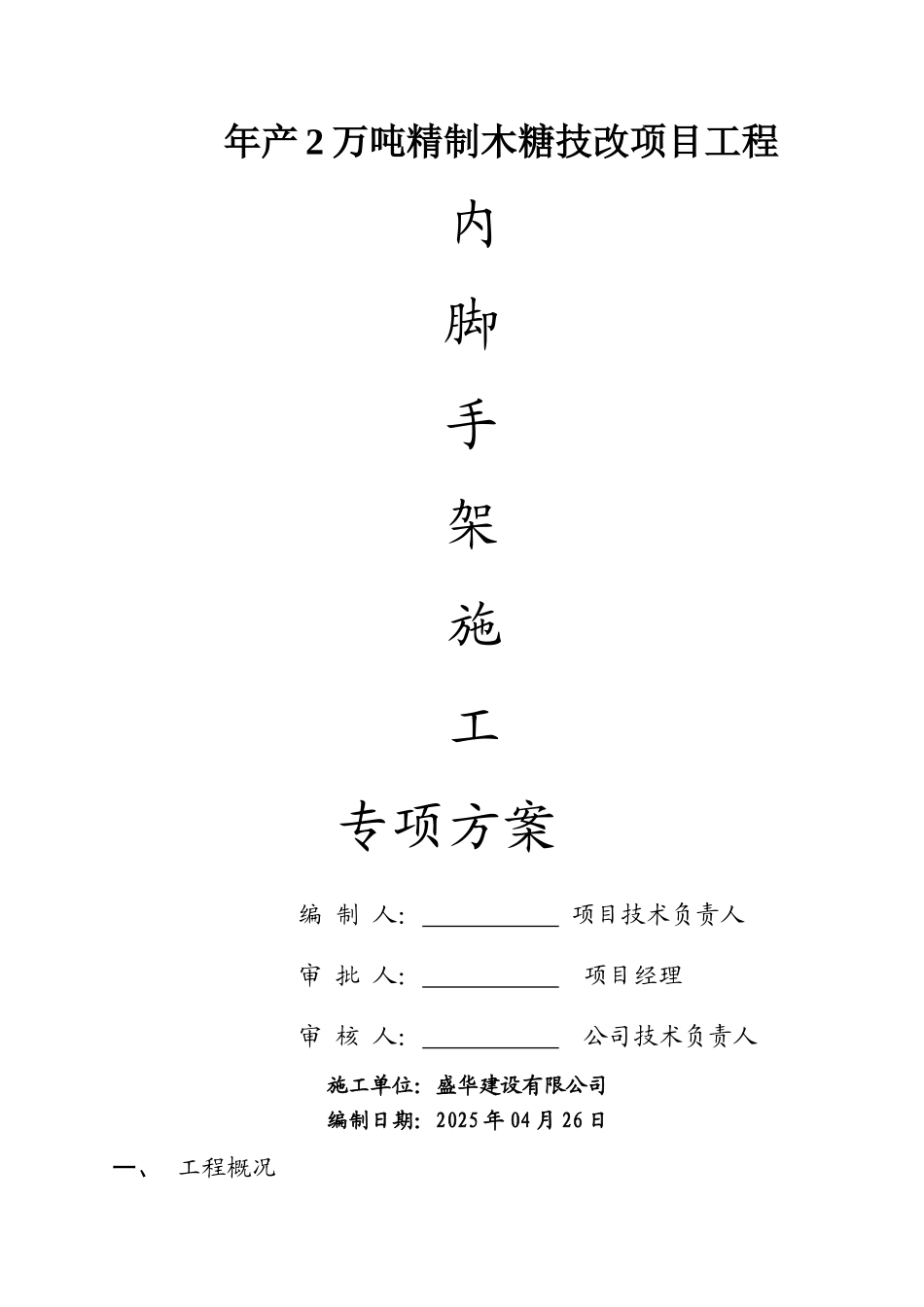

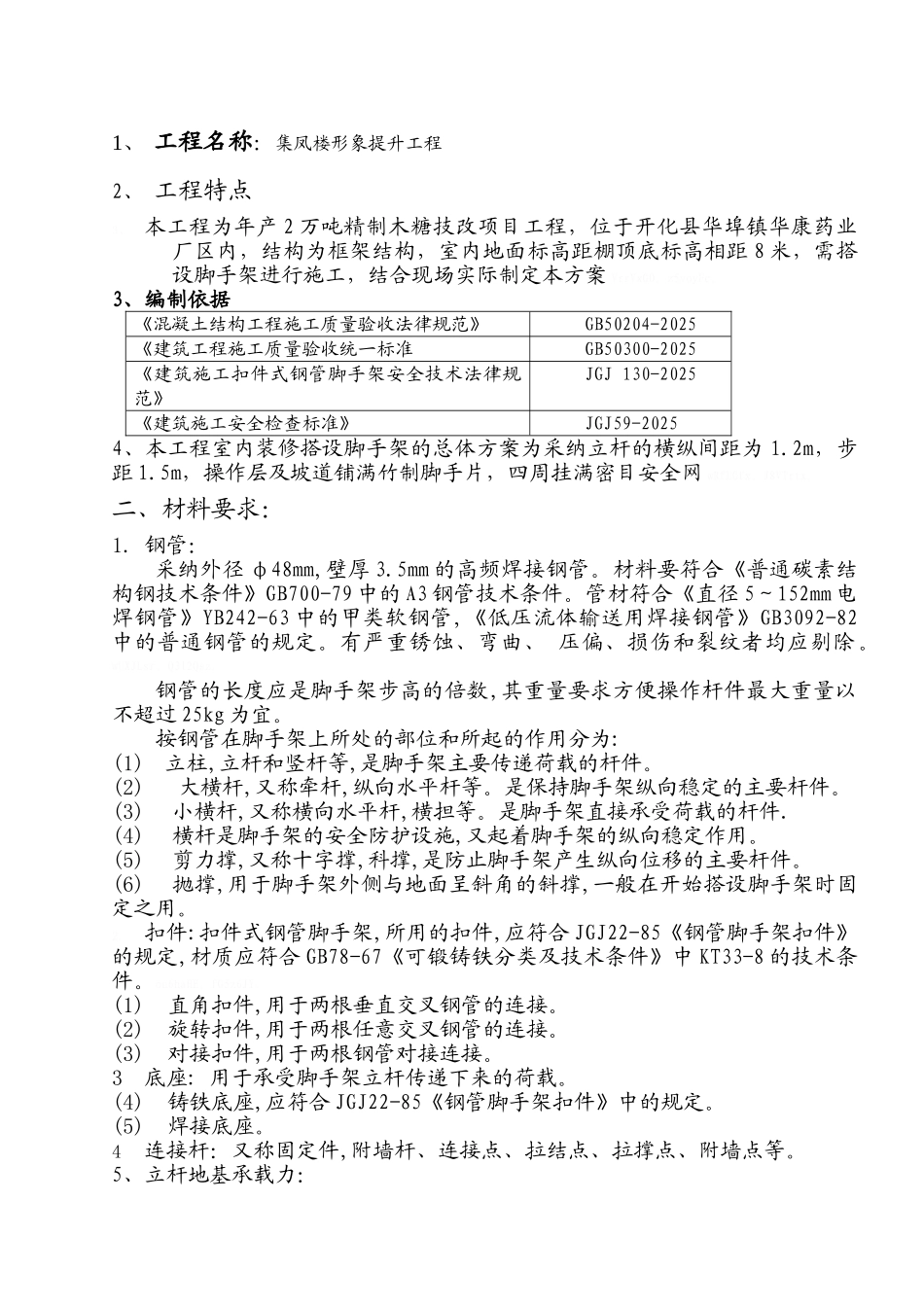

年产 2 万吨精制木糖技改项目工程内脚手架施工专项方案 编 制 人： 项目技术负责人 审 批 人： 项目经理 审 核 人： 公司技术负责人施工单位：盛华建设有限公司编制日期：2025 年 04 月 26 日一、 工程概况1、 工程名称：集凤楼形象提升工程2、 工程特点3、 本工程为年产 2 万吨精制木糖技改项目工程，位于开化县华埠镇华康药业厂区内，结构为框架结构，室内地面标高距棚顶底标高相距 8 米，需搭设脚手架进行施工，结合现场实际制定本方案 VrrVxGD。z5voyFc。3、编制依据《混凝土结构工程施工质量验收法律规范》GB50204-2025《建筑工程施工质量验收统一标准GB50300-2025《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-2025 《建筑施工安全检查标准》JGJ59-20254、本工程室内装修搭设脚手架的总体方案为采纳立杆的横纵间距为 1.2m，步距 1.5m，操作层及坡道铺满竹制脚手片，四周挂满密目安全网 wRfLGfx。J8VTrtx。二、材料要求：1. 钢管：采纳外径 φ48mm,壁厚 3.5mm 的高频焊接钢管。材料要符合《普通碳素结构钢技术条件》GB700-79 中的 A3 钢管技术条件。管材符合《直径 5～152mm 电焊钢管》YB242-63 中的甲类软钢管,《低压流体输送用焊接钢管》GB3092-82中的普通钢管的规定。有严重锈蚀、弯曲、 压偏、损伤和裂纹者均应剔除。wUXJLsr。Q3l2Qsz。钢管的长度应是脚手架步高的倍数,其重量要求方便操作杆件最大重量以不超过 25kg 为宜。按钢管在脚手架上所处的部位和所起的作用分为:(1) 立柱,立杆和竖杆等,是脚手架主要传递荷载的杆件。(2) 大横杆,又称牵杆,纵向水平杆等。是保持脚手架纵向稳定的主要杆件。(3)小横杆,又称横向水平杆,横担等。是脚手架直接承受荷载的杆件.(4)横杆是脚手架的安全防护设施,又起着脚手架的纵向稳定作用。(5)剪力撑,又称十字撑,科撑,是防止脚手架产生纵向位移的主要杆件。(6)抛撑,用于脚手架外侧与地面呈斜角的斜撑,一般在开始搭设脚手架时固定之用。2.扣件:扣件式钢管脚手架,所用的扣件,应符合 JGJ22-85《钢管脚手架扣件》的规定,材质应符合 GB78-67《可锻铸铁分类及技术条件》中 KT33-8 的技术条件。ou6haHE。fG5z6JY。(1)直角扣件,用于两根垂直交叉钢管的连接。(2)旋转扣件,用于两根任意交叉钢管的连接。(3)对接扣件,用于两根钢管对接连接。3底座: 用于承受脚手架立杆传递下来的荷载。(4)铸铁底座,应符合 JGJ22-85《钢管脚手架扣件》中的规定。(5)焊接...
