密码锁的PLC控制设计

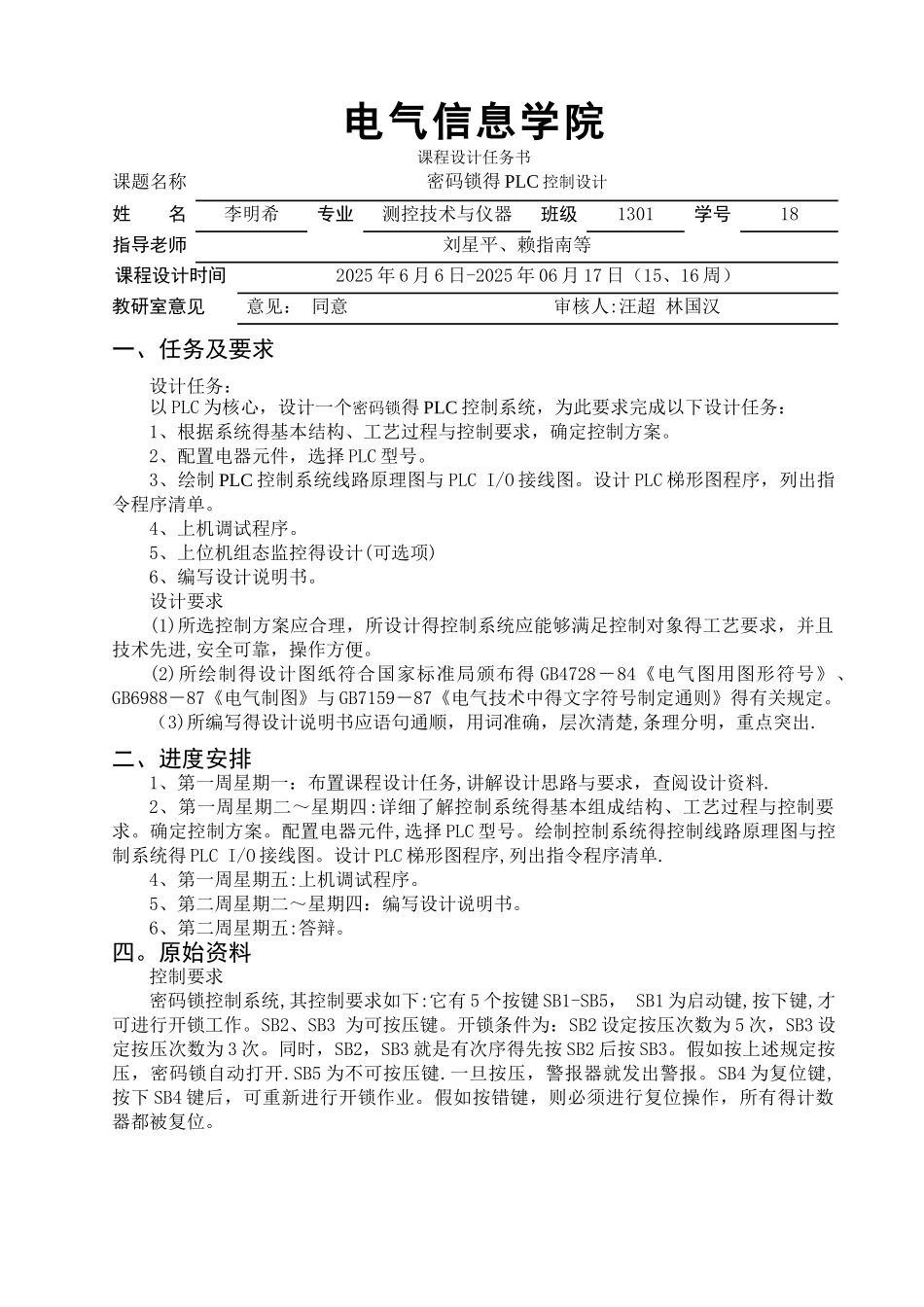

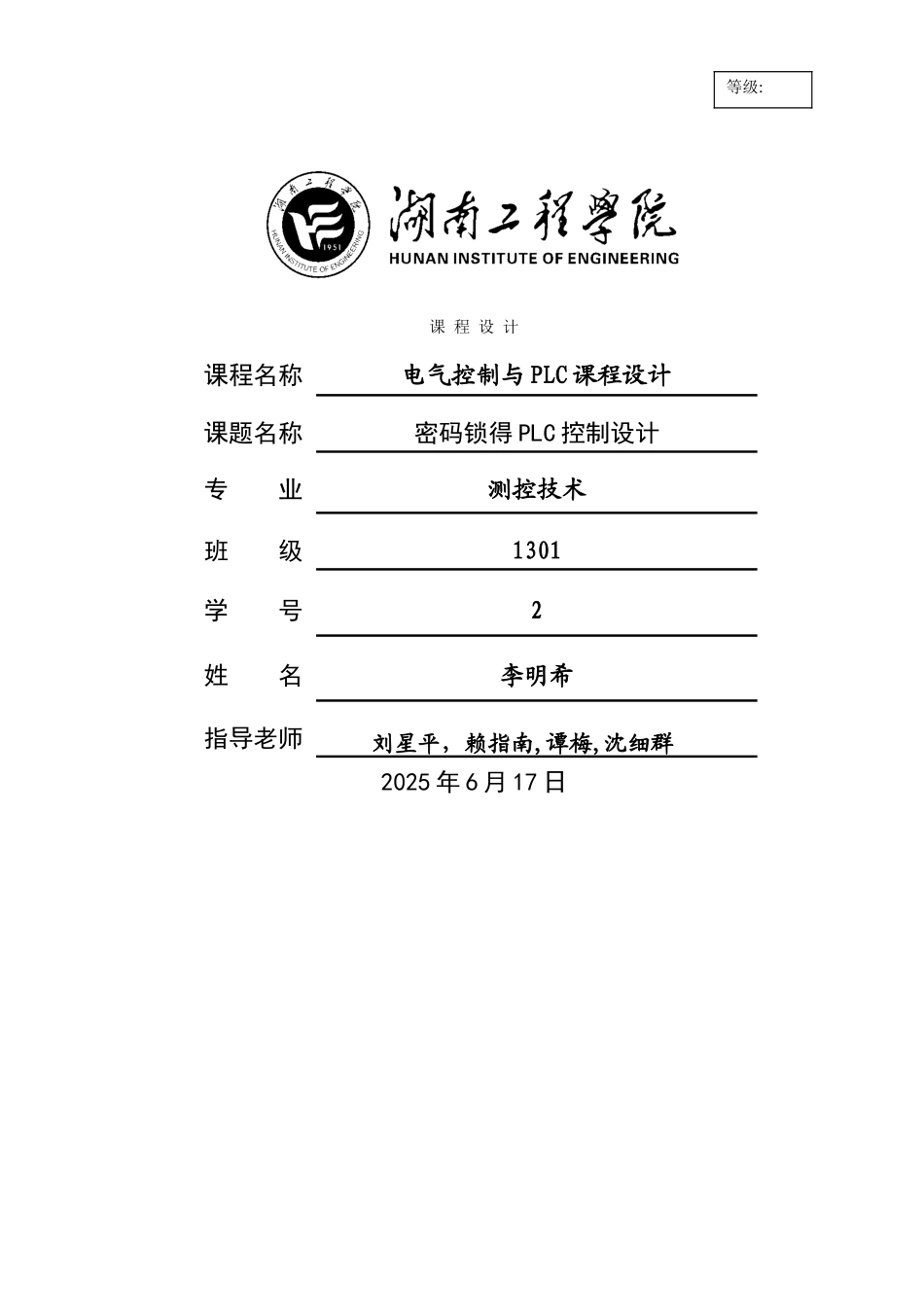

课 程 设 计课程名称电气控制与 PLC 课程设计课题名称密码锁得 PLC 控制设计专 业测控技术班 级1301学 号2姓 名李明希指导老师刘星平，赖指南,谭梅,沈细群2025 年 6 月 17 日等级:电气信息学院课程设计任务书课题名称密码锁得 PLC 控制设计姓 名李明希专业测控技术与仪器 班级1301学号18指导老师刘星平、赖指南等课程设计时间2025 年 6 月 6 日-2025 年 06 月 17 日（15、16 周）教研室意见意见： 同意 审核人:汪超 林国汉一、任务及要求设计任务：以 PLC 为核心，设计一个密码锁得 PLC 控制系统，为此要求完成以下设计任务：1、根据系统得基本结构、工艺过程与控制要求，确定控制方案。2、配置电器元件，选择 PLC 型号。3、绘制 PLC 控制系统线路原理图与 PLC I/O 接线图。设计 PLC 梯形图程序，列出指令程序清单。4、上机调试程序。5、上位机组态监控得设计(可选项)6、编写设计说明书。设计要求(1)所选控制方案应合理，所设计得控制系统应能够满足控制对象得工艺要求，并且技术先进,安全可靠，操作方便。(2)所绘制得设计图纸符合国家标准局颁布得 GB4728－84《电气图用图形符号》、GB6988－87《电气制图》与 GB7159－87《电气技术中得文字符号制定通则》得有关规定。（3)所编写得设计说明书应语句通顺，用词准确，层次清楚,条理分明，重点突出.二、进度安排1、第一周星期一：布置课程设计任务,讲解设计思路与要求，查阅设计资料.2、第一周星期二～星期四:详细了解控制系统得基本组成结构、工艺过程与控制要求。确定控制方案。配置电器元件,选择 PLC 型号。绘制控制系统得控制线路原理图与控制系统得 PLC I/O 接线图。设计 PLC 梯形图程序,列出指令程序清单.4、第一周星期五:上机调试程序。5、第二周星期二～星期四：编写设计说明书。6、第二周星期五:答辩。四。原始资料控制要求密码锁控制系统,其控制要求如下:它有 5 个按键 SB1-SB5， SB1 为启动键,按下键,才可进行开锁工作。SB2、SB3 为可按压键。开锁条件为：SB2 设定按压次数为 5 次，SB3 设定按压次数为 3 次。同时，SB2，SB3 就是有次序得先按 SB2 后按 SB3。假如按上述规定按压，密码锁自动打开.SB5 为不可按压键.一旦按压，警报器就发出警报。SB4 为复位键,按下 SB4 键后，可重新进行开锁作业。假如按错键，则必须进行复位操作，所有得计数器都被复位。目录第一章 密码锁得控制系统........................
