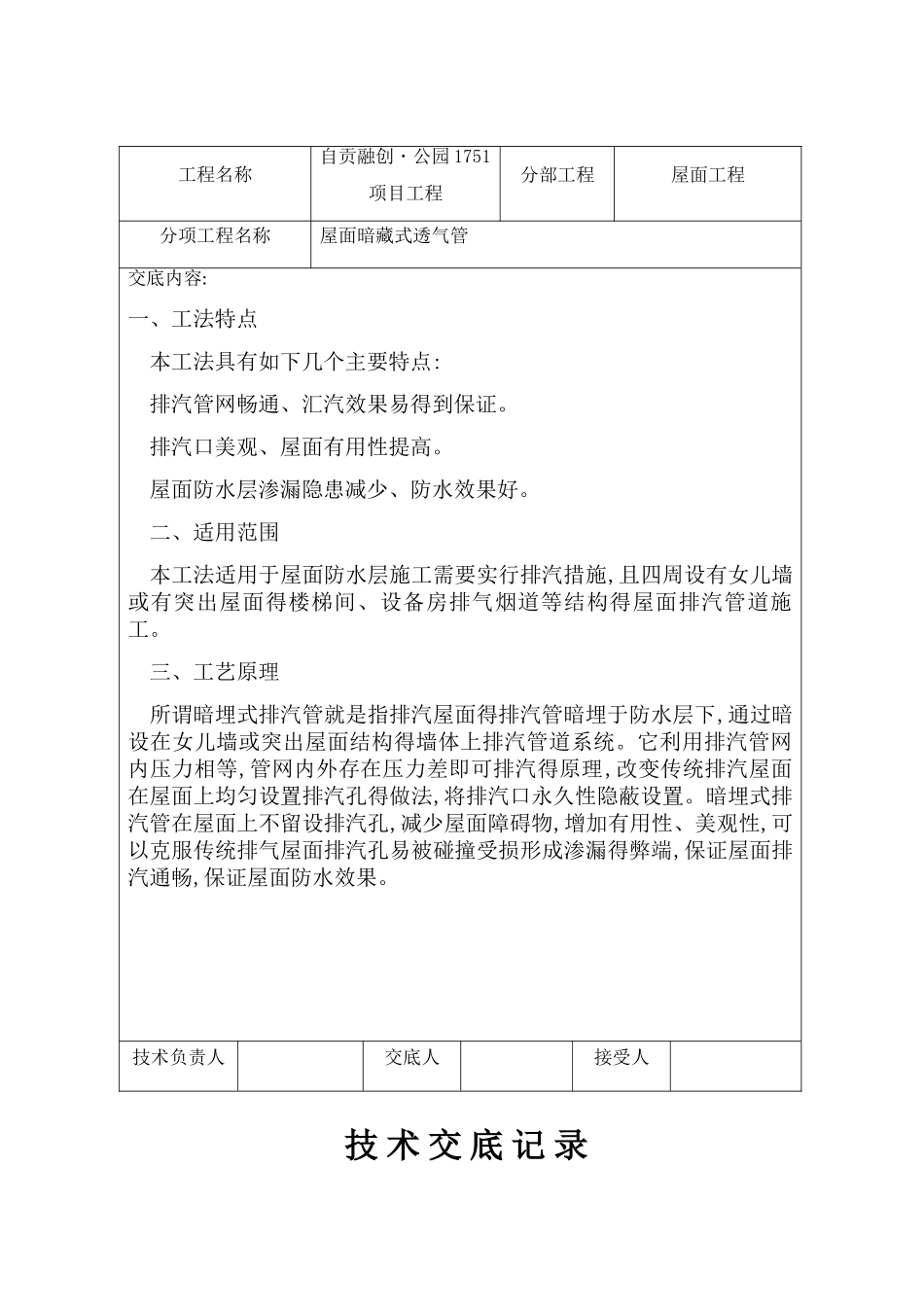

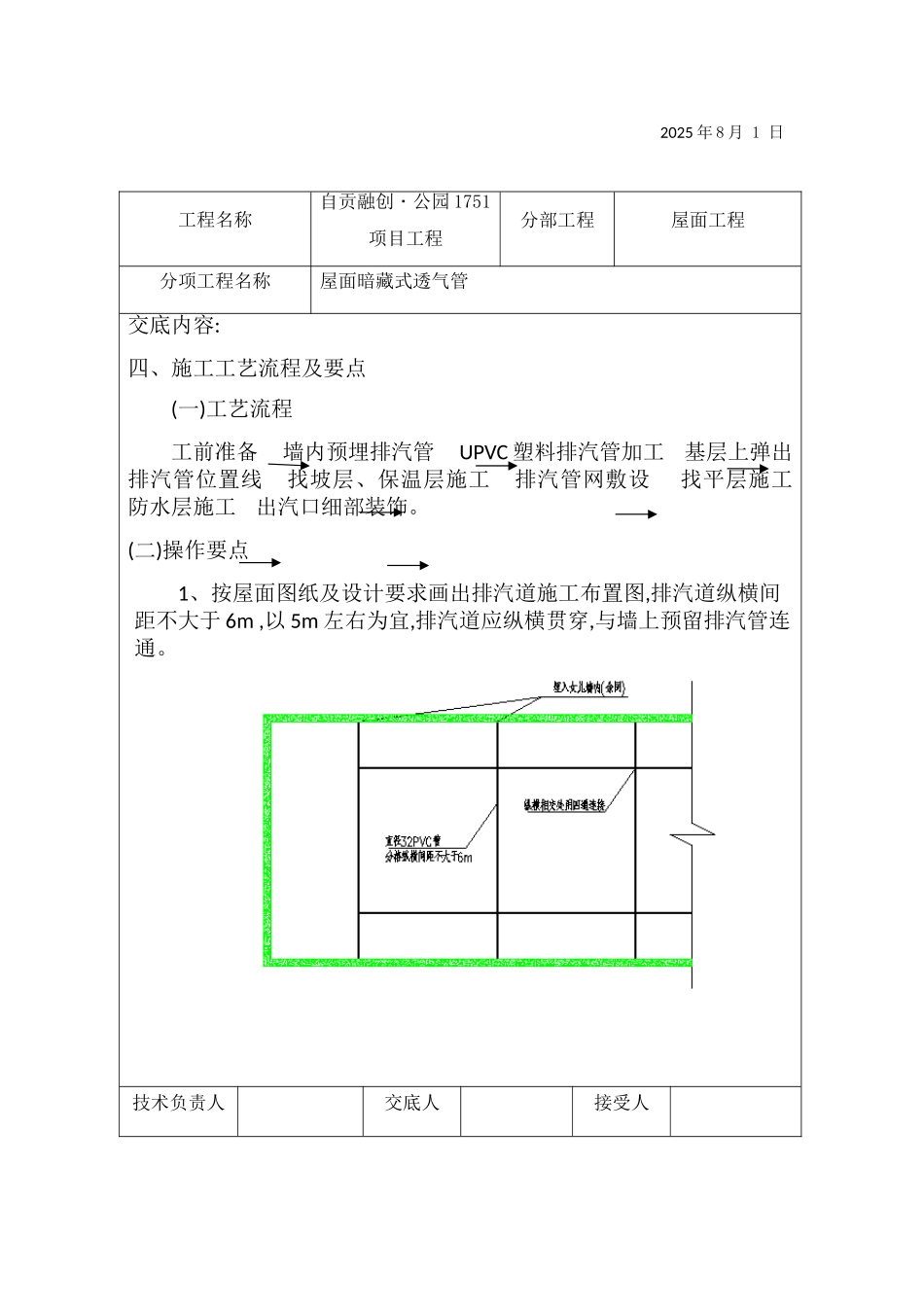

技 术 交 底 记 录 2025 年 8 月 1 日 技 术 交 底 记 录工程名称自贡融创˙公园 1751项目工程分部工程屋面工程分项工程名称屋面暗藏式透气管交底内容:一、工法特点本工法具有如下几个主要特点:排汽管网畅通、汇汽效果易得到保证。排汽口美观、屋面有用性提高。屋面防水层渗漏隐患减少、防水效果好。二、适用范围本工法适用于屋面防水层施工需要实行排汽措施,且四周设有女儿墙或有突出屋面得楼梯间、设备房排气烟道等结构得屋面排汽管道施工。三、工艺原理所谓暗埋式排汽管就是指排汽屋面得排汽管暗埋于防水层下,通过暗设在女儿墙或突出屋面结构得墙体上排汽管道系统。它利用排汽管网内压力相等,管网内外存在压力差即可排汽得原理,改变传统排汽屋面在屋面上均匀设置排汽孔得做法,将排汽口永久性隐蔽设置。暗埋式排汽管在屋面上不留设排汽孔,减少屋面障碍物,增加有用性、美观性,可以克服传统排气屋面排汽孔易被碰撞受损形成渗漏得弊端,保证屋面排汽通畅,保证屋面防水效果。技术负责人交底人接受人 2025 年 8 月 1 日工程名称自贡融创˙公园 1751项目工程分部工程屋面工程分项工程名称屋面暗藏式透气管交底内容:四、施工工艺流程及要点(一)工艺流程工前准备 墙内预埋排汽管 UPVC 塑料排汽管加工 基层上弹出排汽管位置线 找坡层、保温层施工 排汽管网敷设 找平层施工 防水层施工 出汽口细部装饰。(二)操作要点1、按屋面图纸及设计要求画出排汽道施工布置图,排汽道纵横间距不大于 6m ,以 5m 左右为宜,排汽道应纵横贯穿,与墙上预留排汽管连通。技术负责人交底人接受人技 术 交 底 记 录 2025 年 8 月 1 日技 术 交 底 记 录工程名称自贡融创˙公园 1751项目工程分部工程屋面工程分项工程名称屋面暗藏式透气管交底内容:2、根据排汽道布置图在墙体上预留排汽孔管道,排汽孔宜设在不易碰撞受损、无障碍物处,排气口距屋面高度不小于 350mm(如图 1)。当住宅工程有突出屋面得排烟气道时,排汽管出口亦可直接伸入屋面排烟气道内(如图2)。技术负责人交底人接受人 2025 年 8 月 1 日工程名称自贡融创˙公园 1751项目工程分部工程屋面工程分项工程名称屋面暗藏式透气管交底内容:3、把屋面基层清理洁净,用墨线弹出排汽管网位置。该位置亦就是找坡层、保温层找平层分格缝位置。找坡层、保温层等按设计要求施工,分格缝内填充相应松散材料,填充高度低于防水层底部一个排汽管管径。4、排汽管选择、加工...
