工业管道等级如何划分

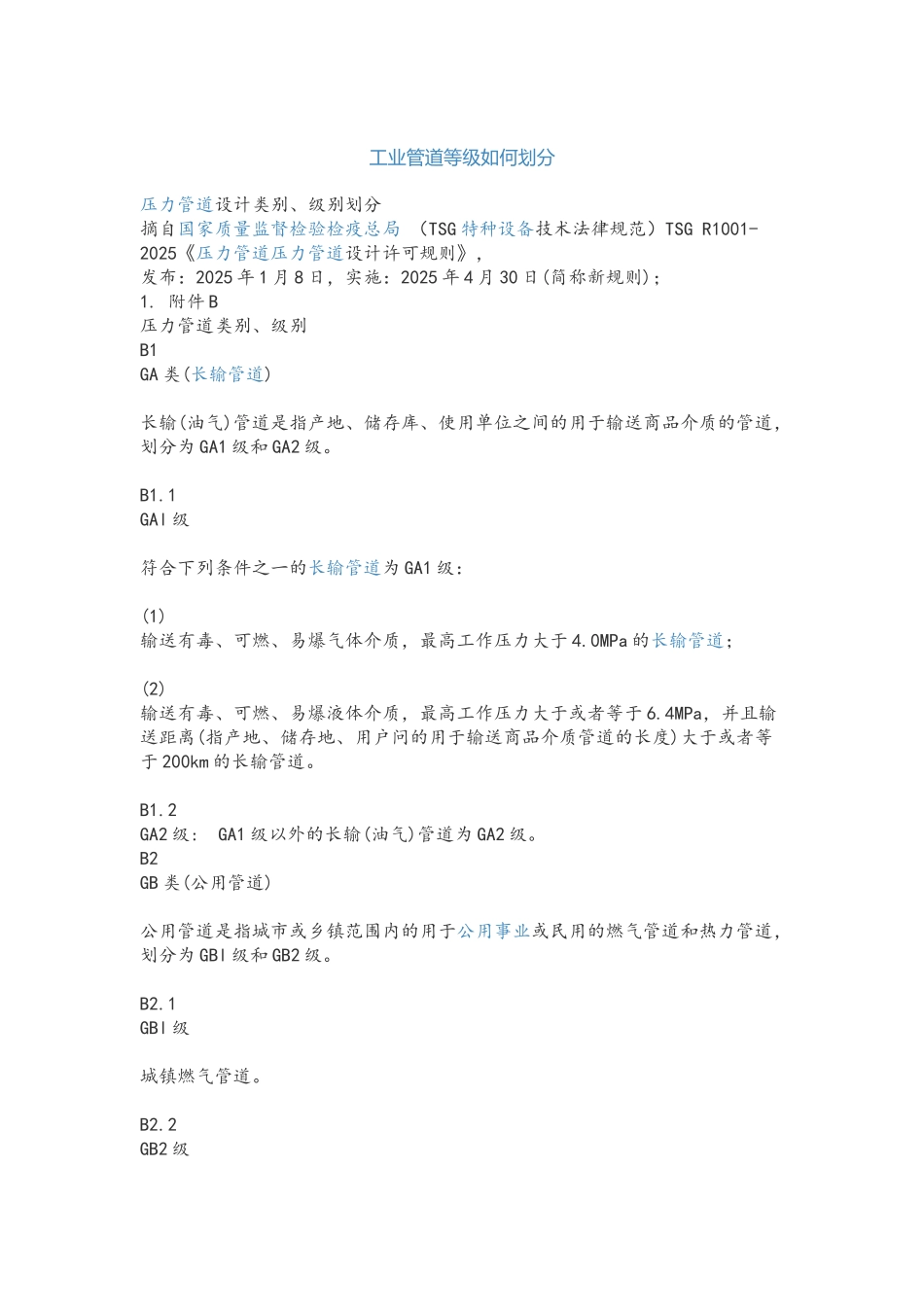

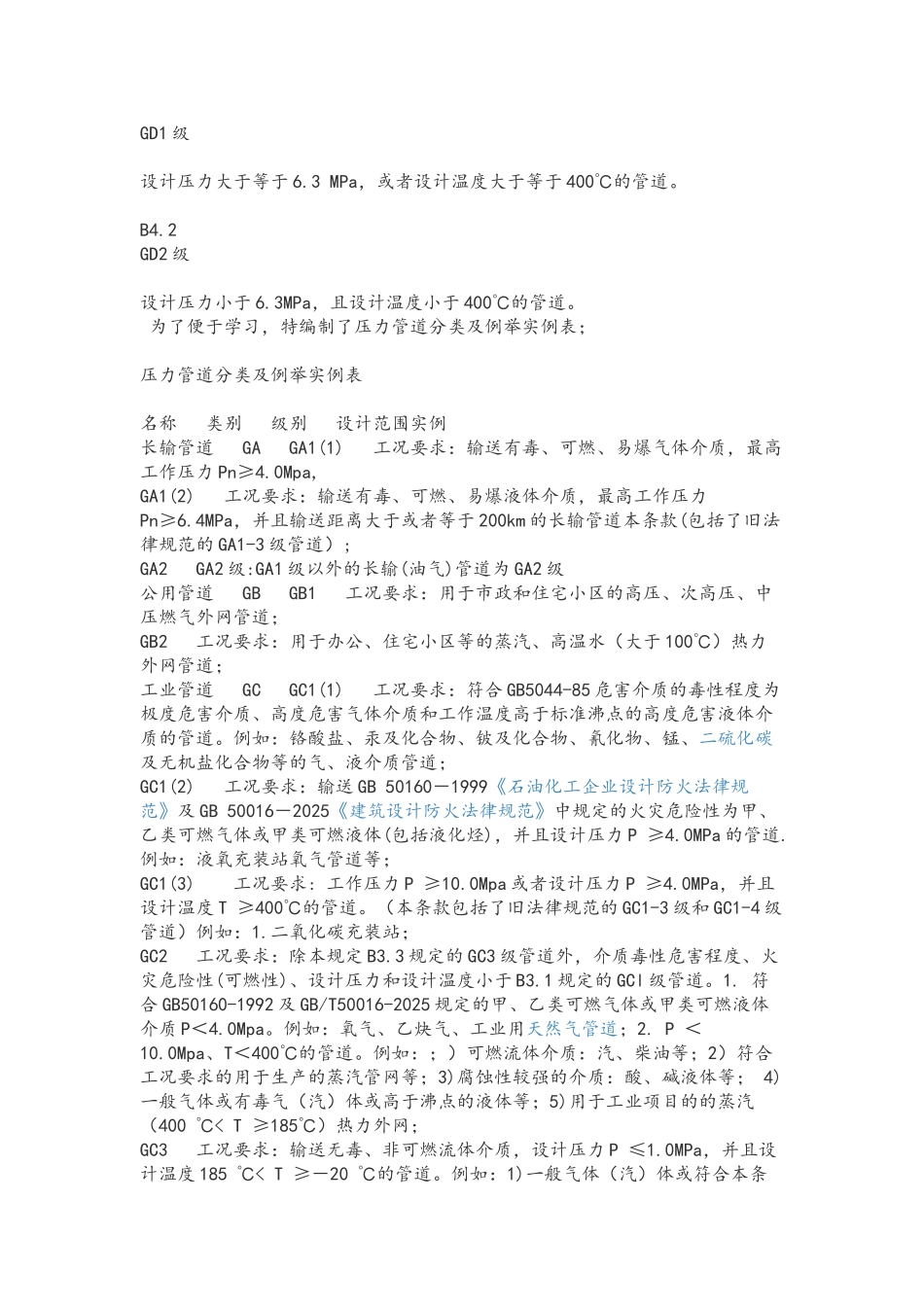

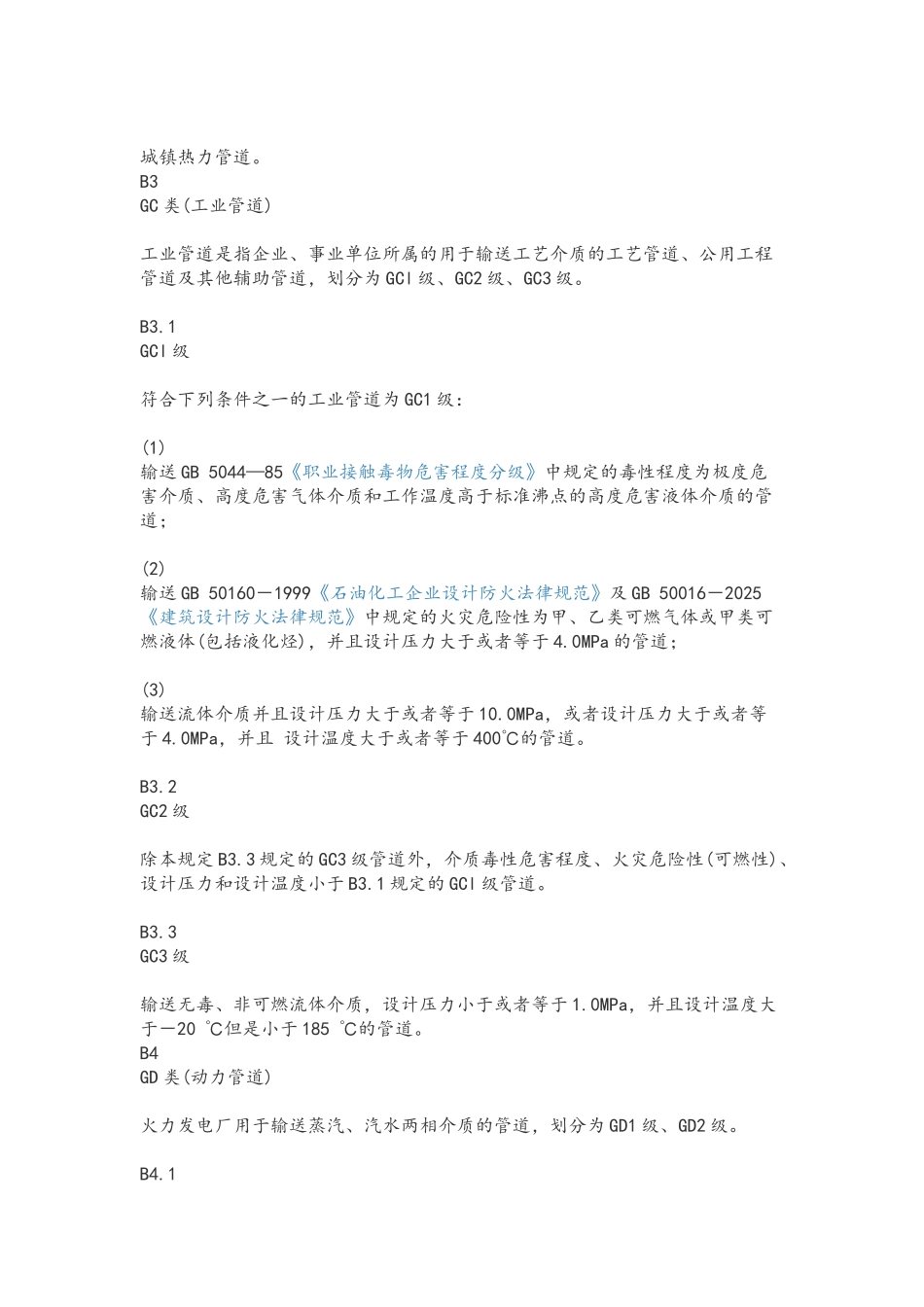

工业管道等级如何划分压力管道设计类别、级别划分 摘自国家质量监督检验检疫总局 （TSG 特种设备技术法律规范）TSG R1001-2025《压力管道压力管道设计许可规则》，发布：2025 年 1 月 8 日，实施：2025 年 4 月 30 日(简称新规则)；1. 附件 B压力管道类别、级别B1GA 类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为 GA1 级和 GA2 级。B1.1GAl 级符合下列条件之一的长输管道为 GA1 级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa 的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于 6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于 200km 的长输管道。B1.2GA2 级: GA1 级以外的长输(油气)管道为 GA2 级。B2GB 类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为 GBl 级和 GB2 级。B2.1GBl 级城镇燃气管道。B2.2GB2 级城镇热力管道。B3GC 类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为 GCl 级、GC2 级、GC3 级。B3.1GCl 级符合下列条件之一的工业管道为 GC1 级：(1)输送 GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送 GB 50160－1999《石油化工企业设计防火法律规范》及 GB 50016－2025《建筑设计防火法律规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于 4.0MPa 的管道；(3)输送流体介质并且设计压力大于或者等于 10.0MPa，或者设计压力大于或者等于 4.0MPa，并且 设计温度大于或者等于 400℃的管道。B3.2GC2 级除本规定 B3.3 规定的 GC3 级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于 B3.1 规定的 GCl 级管道。B3.3GC3 级输送无毒、非可燃流体介质，设计压力小于或者等于 1.0MPa，并且设计温度大于－20 ℃但是小于 185 ℃的管道。B4GD 类(动力管道)火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为 GD1 级、GD2 级。B4.1GD1 级设计压力大于等于 6.3 MPa，或者设计温度大于等于 400℃的管道。B4.2GD2 级设计压力小于 6.3MPa，且...
