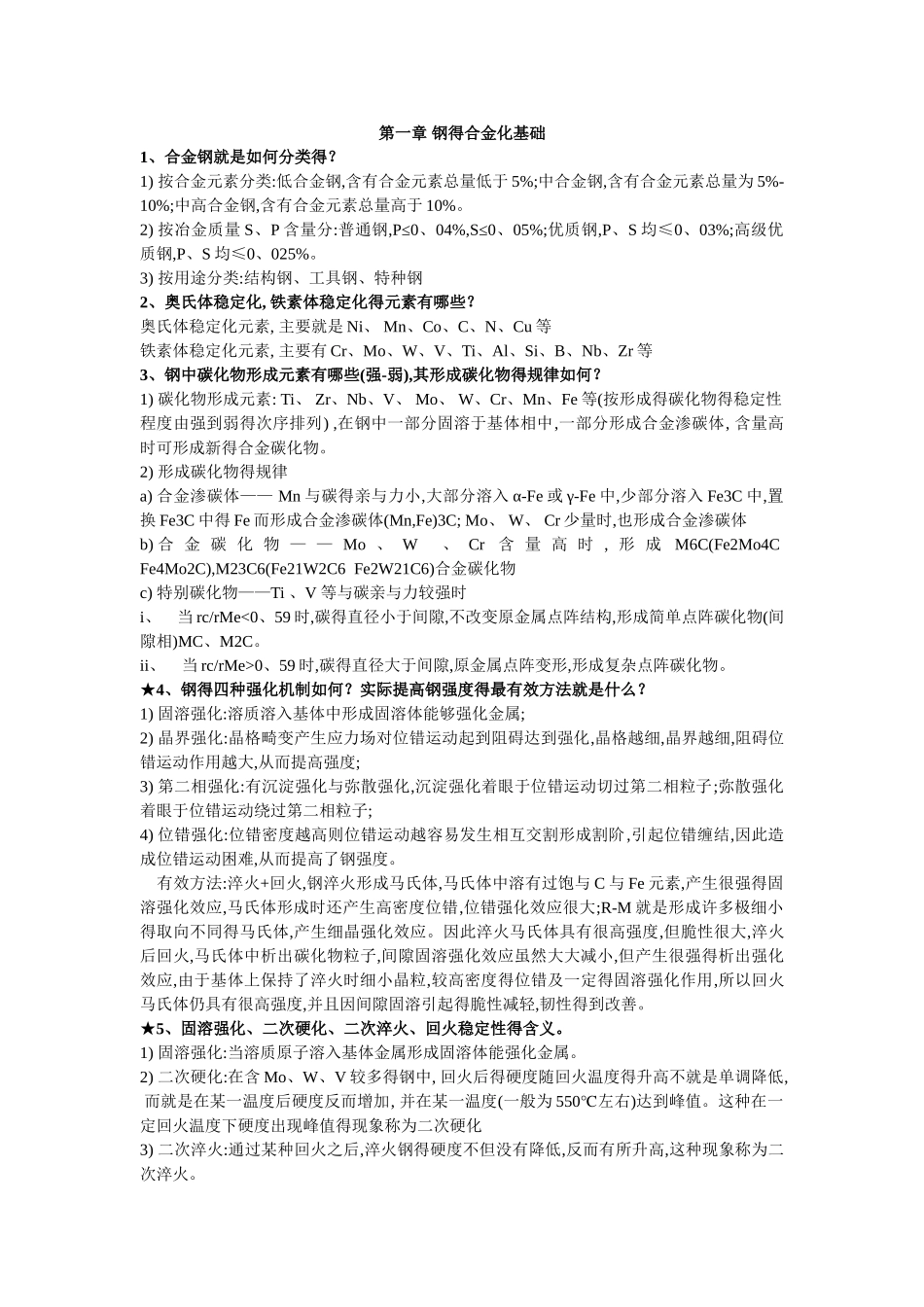

第一章 钢得合金化基础1、合金钢就是如何分类得？1) 按合金元素分类:低合金钢,含有合金元素总量低于 5%;中合金钢,含有合金元素总量为 5%-10%;中高合金钢,含有合金元素总量高于 10%。2) 按冶金质量 S、P 含量分:普通钢,P≤0、04%,S≤0、05%;优质钢,P、S 均≤0、03%;高级优质钢,P、S 均≤0、025%。3) 按用途分类:结构钢、工具钢、特种钢2、奥氏体稳定化, 铁素体稳定化得元素有哪些？奥氏体稳定化元素, 主要就是 Ni、 Mn、Co、C、N、Cu 等铁素体稳定化元素, 主要有 Cr、Mo、W、V、Ti、Al、Si、B、Nb、Zr 等3、钢中碳化物形成元素有哪些(强-弱),其形成碳化物得规律如何？1) 碳化物形成元素: Ti、 Zr、Nb、V、 Mo、 W、Cr、Mn、Fe 等(按形成得碳化物得稳定性程度由强到弱得次序排列) ,在钢中一部分固溶于基体相中,一部分形成合金渗碳体, 含量高时可形成新得合金碳化物。2) 形成碳化物得规律a) 合金渗碳体—— Mn 与碳得亲与力小,大部分溶入 α-Fe 或 γ-Fe 中,少部分溶入 Fe3C 中,置换 Fe3C 中得 Fe 而形成合金渗碳体(Mn,Fe)3C; Mo、 W、 Cr 少量时,也形成合金渗碳体b) 合 金 碳 化 物 — — Mo 、 W 、 Cr含 量 高 时 , 形 成M6C(Fe2Mo4C Fe4Mo2C),M23C6(Fe21W2C6 Fe2W21C6)合金碳化物c) 特别碳化物——Ti 、V 等与碳亲与力较强时i、 当 rc/rMe<0、59 时,碳得直径小于间隙,不改变原金属点阵结构,形成简单点阵碳化物(间隙相)MC、M2C。ii、 当 rc/rMe>0、59 时,碳得直径大于间隙,原金属点阵变形,形成复杂点阵碳化物。 4★ 、钢得四种强化机制如何？实际提高钢强度得最有效方法就是什么？1) 固溶强化:溶质溶入基体中形成固溶体能够强化金属;2) 晶界强化:晶格畸变产生应力场对位错运动起到阻碍达到强化,晶格越细,晶界越细,阻碍位错运动作用越大,从而提高强度;3) 第二相强化:有沉淀强化与弥散强化,沉淀强化着眼于位错运动切过第二相粒子;弥散强化着眼于位错运动绕过第二相粒子;4) 位错强化:位错密度越高则位错运动越容易发生相互交割形成割阶,引起位错缠结,因此造成位错运动困难,从而提高了钢强度。 有效方法:淬火+回火,钢淬火形成马氏体,马氏体中溶有过饱与 C 与 Fe 元素,产生很强得固溶强化效应,马氏体形成时还产生高密度位错,位错强化效应很大;R-M 就是形成许多极细小得取向不同得马氏体,产生细晶强化效应。因此淬火马氏体具有很高强度,但脆性很大,淬火后回火,马...
