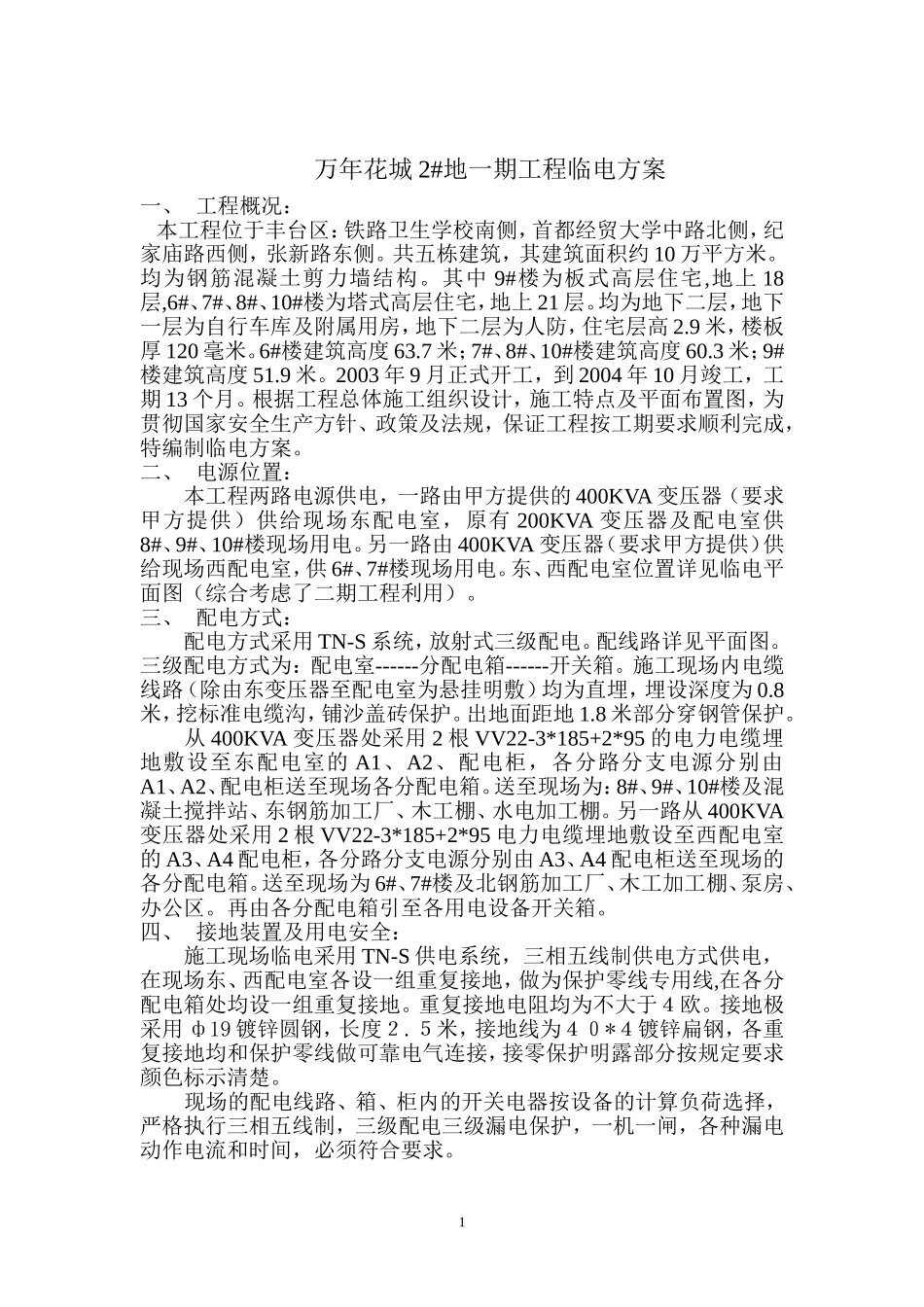

万年花城 2#地一期工程临电方案一、 工程概况： 本工程位于丰台区：铁路卫生学校南侧，首都经贸大学中路北侧，纪家庙路西侧，张新路东侧。共五栋建筑，其建筑面积约 10 万平方米。均为钢筋混凝土剪力墙结构。其中 9#楼为板式高层住宅,地上 18层,6#、7#、8#、10#楼为塔式高层住宅，地上 21 层。均为地下二层，地下一层为自行车库及附属用房，地下二层为人防，住宅层高 2.9 米，楼板厚 120 毫米。6#楼建筑高度 63.7 米；7#、8#、10#楼建筑高度 60.3 米；9#楼建筑高度 51.9 米。2003 年 9 月正式开工，到 2004 年 10 月竣工，工期 13 个月。根据工程总体施工组织设计，施工特点及平面布置图，为贯彻国家安全生产方针、政策及法规，保证工程按工期要求顺利完成，特编制临电方案。二、 电源位置：本工程两路电源供电，一路由甲方提供的 400KVA 变压器（要求甲方提供）供给现场东配电室，原有 200KVA 变压器及配电室供8#、9#、10#楼现场用电。另一路由 400KVA 变压器（要求甲方提供）供给现场西配电室，供 6#、7#楼现场用电。东、西配电室位置详见临电平面图（综合考虑了二期工程利用）。三、 配电方式：配电方式采用 TN-S 系统，放射式三级配电。配线路详见平面图。三级配电方式为：配电室------分配电箱------开关箱。施工现场内电缆线路（除由东变压器至配电室为悬挂明敷）均为直埋，埋设深度为 0.8米，挖标准电缆沟，铺沙盖砖保护。出地面距地 1.8 米部分穿钢管保护。从 400KVA 变压器处采用 2 根 VV22-3*185+2*95 的电力电缆埋地敷设至东配电室的 A1、A2、配电柜，各分路分支电源分别由A1、A2、配电柜送至现场各分配电箱。送至现场为：8#、9#、10#楼及混凝土搅拌站、东钢筋加工厂、木工棚、水电加工棚。另一路从 400KVA变压器处采用 2 根 VV22-3*185+2*95 电力电缆埋地敷设至西配电室的 A3、A4 配电柜，各分路分支电源分别由 A3、A4 配电柜送至现场的各分配电箱。送至现场为 6#、7#楼及北钢筋加工厂、木工加工棚、泵房、办公区。再由各分配电箱引至各用电设备开关箱。四、 接地装置及用电安全：施工现场临电采用 TN-S 供电系统，三相五线制供电方式供电，在现场东、西配电室各设一组重复接地，做为保护零线专用线,在各分配电箱处均设一组重复接地。重复接地电阻均为不大于４欧。接地极采用 ф19 镀锌圆钢，长度２.５米，接地线为４０*４镀锌扁钢，各重复接地均和保护零线做可靠电...
