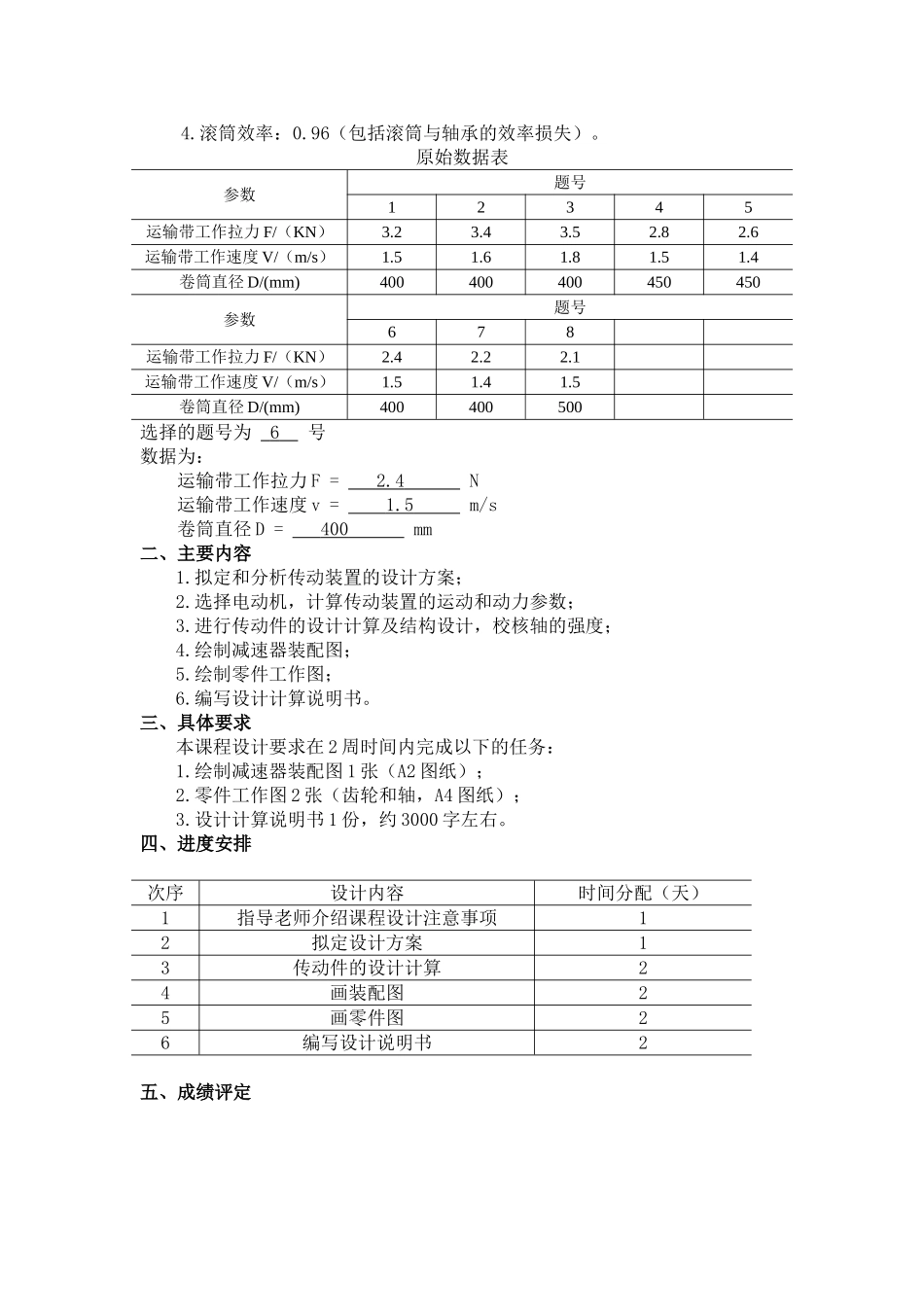

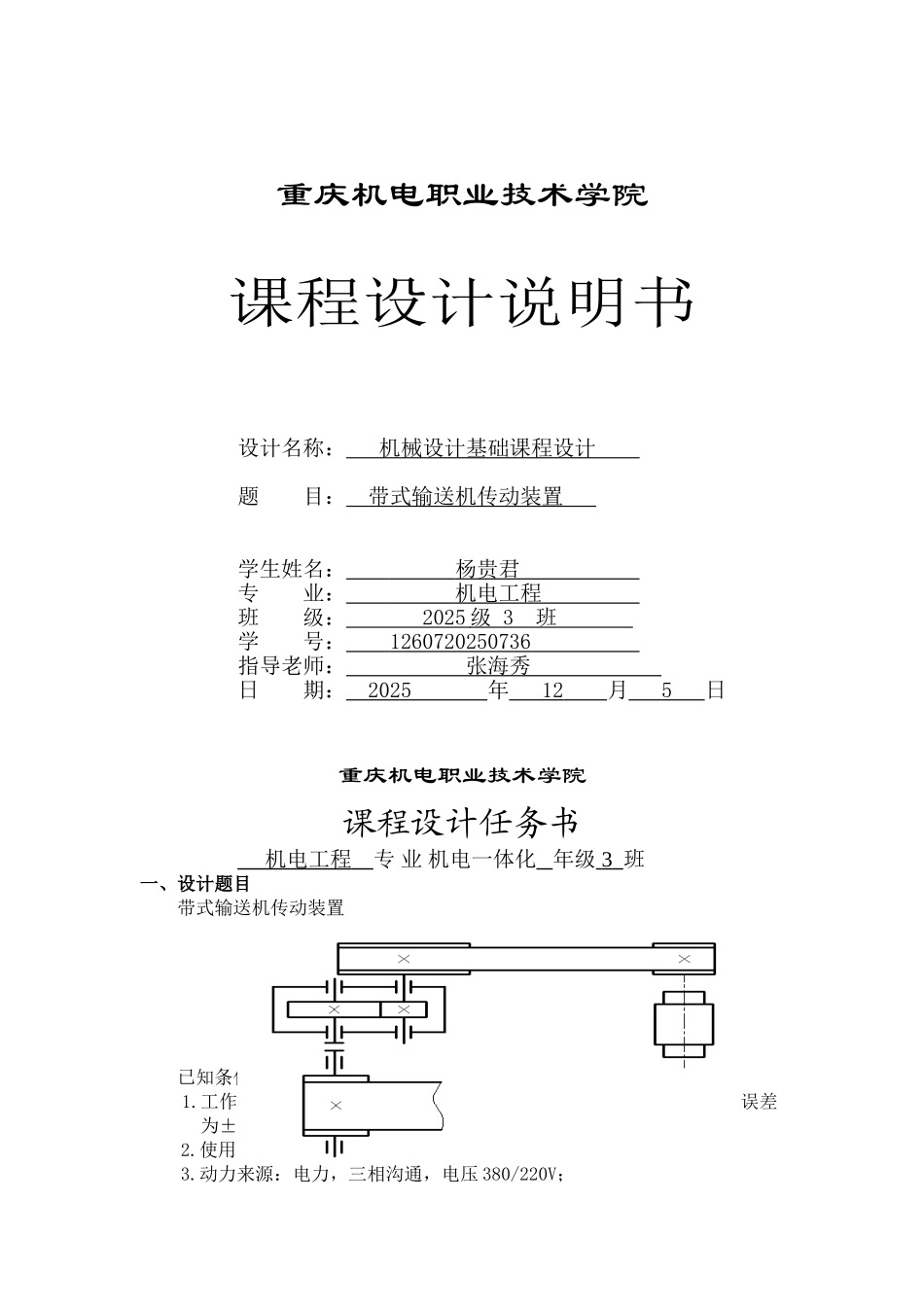

重庆机电职业技术学院课程设计说明书设计名称： 机械设计基础课程设计 题 目： 带式输送机传动装置 学生姓名： 杨贵君 专 业： 机电工程 班 级： 2025 级 3 班 学 号： 1260720250736 指导老师： 张海秀 日 期： 2025 年 12 月 5 日重庆机电职业技术学院课程设计任务书 机电工程 专 业 机电一体化 年级 3 班一、设计题目带式输送机传动装置已知条件：1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为±0.5%；2.使用折旧期：五年；3.动力来源：电力，三相沟通，电压 380/220V；4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。原始数据表参数题号12345运输带工作拉力 F/（KN）3.23.43.52.82.6运输带工作速度 V/（m/s）1.51.61.81.51.4卷筒直径 D/(mm)400400400450450参数题号678运输带工作拉力 F/（KN）2.42.22.1运输带工作速度 V/（m/s）1.51.41.5卷筒直径 D/(mm)400400500选择的题号为 6 号数据为：运输带工作拉力 F = 2.4 N运输带工作速度 v = 1.5 m/s卷筒直径 D = 400 mm二、主要内容1.拟定和分析传动装置的设计方案；2.选择电动机，计算传动装置的运动和动力参数；3.进行传动件的设计计算及结构设计，校核轴的强度；4.绘制减速器装配图；5.绘制零件工作图；6.编写设计计算说明书。三、具体要求本课程设计要求在 2 周时间内完成以下的任务：1.绘制减速器装配图 1 张（A2 图纸）；2.零件工作图 2 张（齿轮和轴，A4 图纸）；3.设计计算说明书 1 份，约 3000 字左右。四、进度安排次序设计内容时间分配（天）1指导老师介绍课程设计注意事项12拟定设计方案13传动件的设计计算24画装配图25画零件图26编写设计说明书2五、成绩评定指导老师 张海秀 签名 日期 年 月 日系主任 审核 日期 年 月 日目录一 设计任务的分析.......................................................................................................21.1 本课程设计的目的..........................................................................................21.2 本课程设计的内容、任务及要求..................................................................21.2.1 课程设计的内容...................................................................................21.2.2 课程设计的任务....................................................
