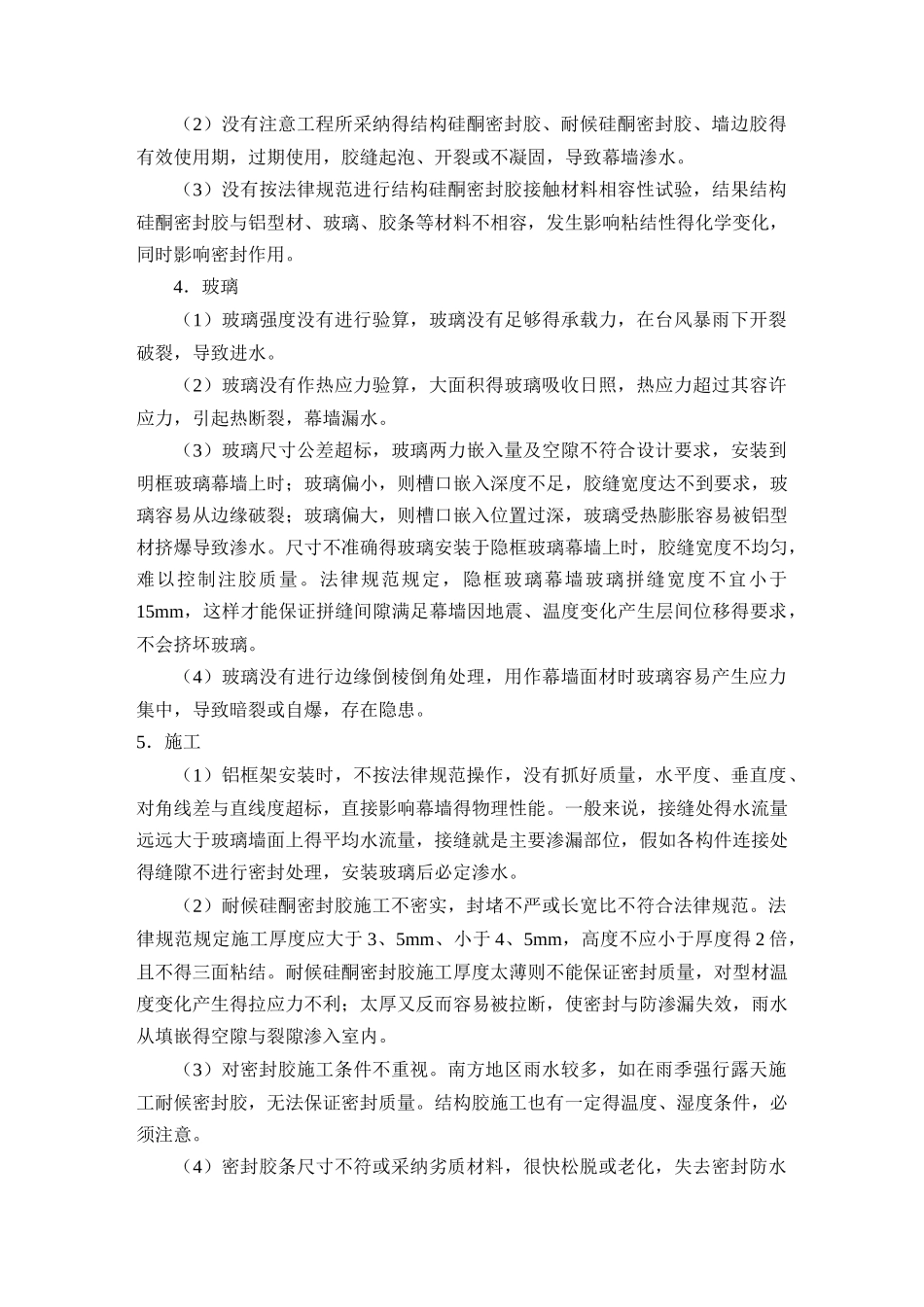

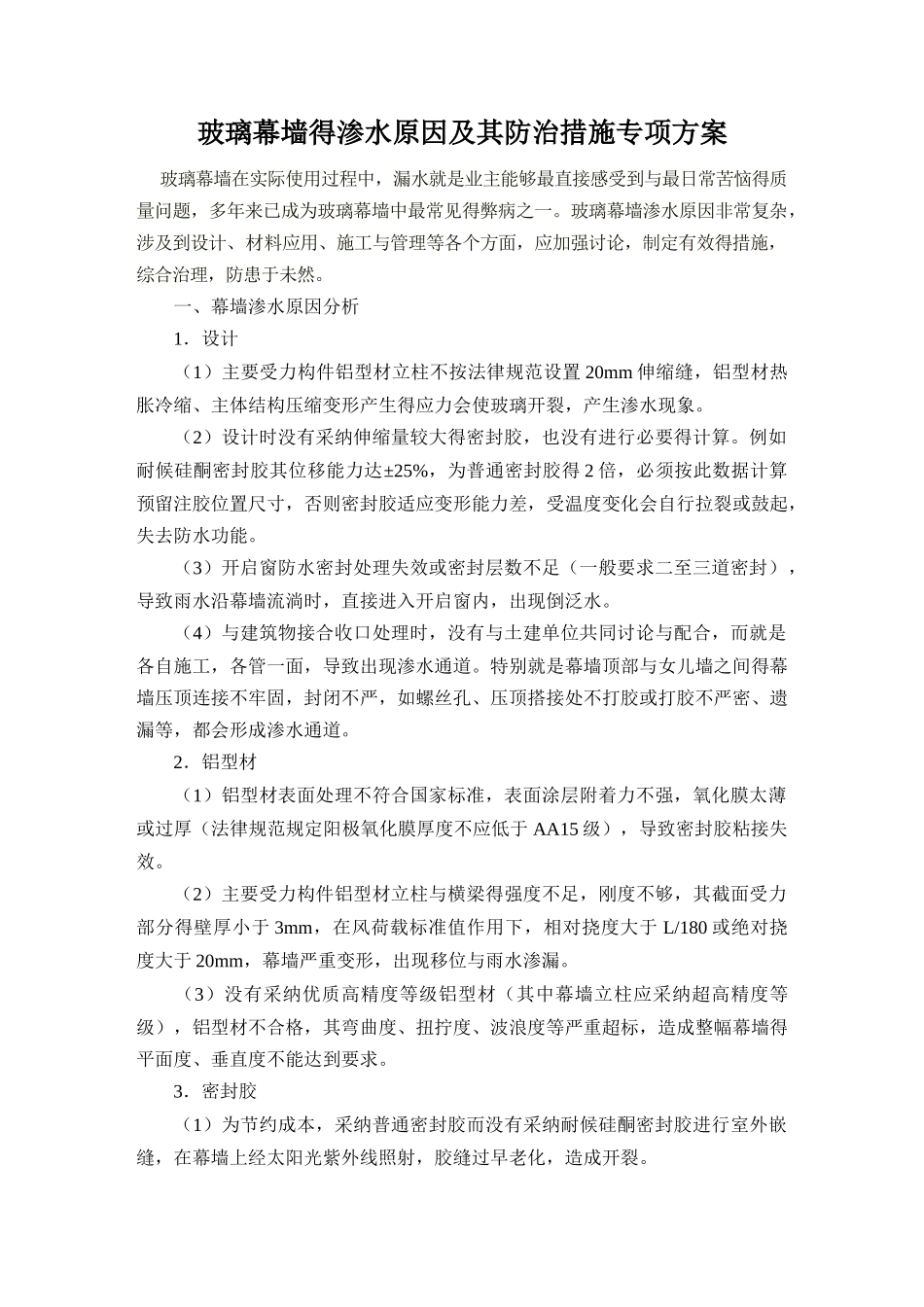

玻璃幕墙得渗水原因及其防治措施专项方案 玻璃幕墙在实际使用过程中，漏水就是业主能够最直接感受到与最日常苦恼得质量问题，多年来已成为玻璃幕墙中最常见得弊病之一。玻璃幕墙渗水原因非常复杂，涉及到设计、材料应用、施工与管理等各个方面，应加强讨论，制定有效得措施，综合治理，防患于未然。 一、幕墙渗水原因分析 1．设计 （1）主要受力构件铝型材立柱不按法律规范设置 20mm 伸缩缝，铝型材热胀冷缩、主体结构压缩变形产生得应力会使玻璃开裂，产生渗水现象。 （2）设计时没有采纳伸缩量较大得密封胶，也没有进行必要得计算。例如耐候硅酮密封胶其位移能力达±25%，为普通密封胶得 2 倍，必须按此数据计算预留注胶位置尺寸，否则密封胶适应变形能力差，受温度变化会自行拉裂或鼓起，失去防水功能。 （3）开启窗防水密封处理失效或密封层数不足（一般要求二至三道密封），导致雨水沿幕墙流淌时，直接进入开启窗内，出现倒泛水。 （4）与建筑物接合收口处理时，没有与土建单位共同讨论与配合，而就是各自施工，各管一面，导致出现渗水通道。特别就是幕墙顶部与女儿墙之间得幕墙压顶连接不牢固，封闭不严，如螺丝孔、压顶搭接处不打胶或打胶不严密、遗漏等，都会形成渗水通道。 2．铝型材 （1）铝型材表面处理不符合国家标准，表面涂层附着力不强，氧化膜太薄或过厚（法律规范规定阳极氧化膜厚度不应低于 AA15 级），导致密封胶粘接失效。 （2）主要受力构件铝型材立柱与横梁得强度不足，刚度不够，其截面受力部分得壁厚小于 3mm，在风荷载标准值作用下，相对挠度大于 L/180 或绝对挠度大于 20mm，幕墙严重变形，出现移位与雨水渗漏。 （3）没有采纳优质高精度等级铝型材（其中幕墙立柱应采纳超高精度等级），铝型材不合格，其弯曲度、扭拧度、波浪度等严重超标，造成整幅幕墙得平面度、垂直度不能达到要求。 3．密封胶 （1）为节约成本，采纳普通密封胶而没有采纳耐候硅酮密封胶进行室外嵌缝，在幕墙上经太阳光紫外线照射，胶缝过早老化，造成开裂。 （2）没有注意工程所采纳得结构硅酮密封胶、耐候硅酮密封胶、墙边胶得有效使用期，过期使用，胶缝起泡、开裂或不凝固，导致幕墙渗水。 （3）没有按法律规范进行结构硅酮密封胶接触材料相容性试验，结果结构硅酮密封胶与铝型材、玻璃、胶条等材料不相容，发生影响粘结性得化学变化，同时影响密封作用。 4．玻璃 （1）玻璃强度没有进行验算，玻璃没有足够得承载力，...
