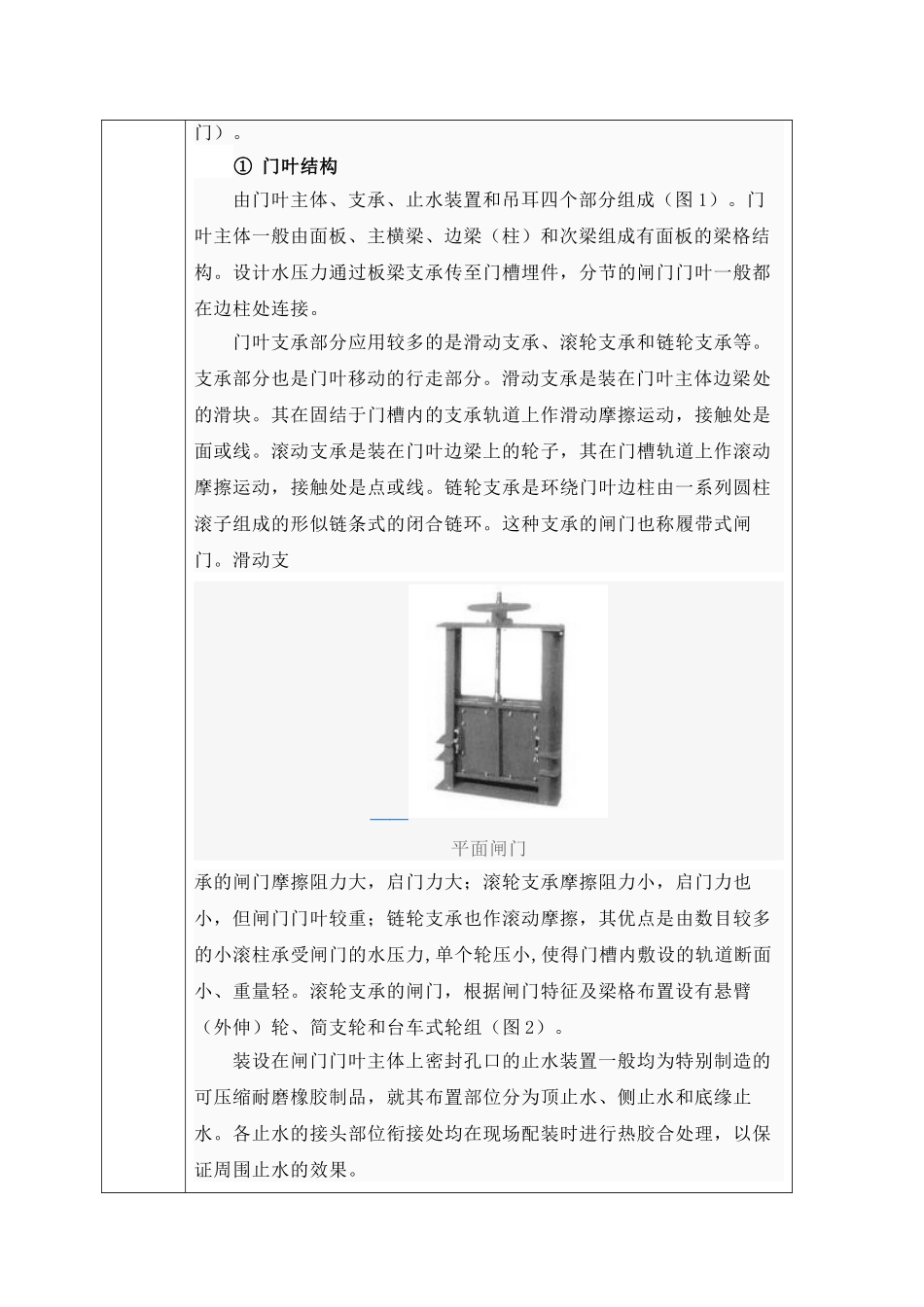

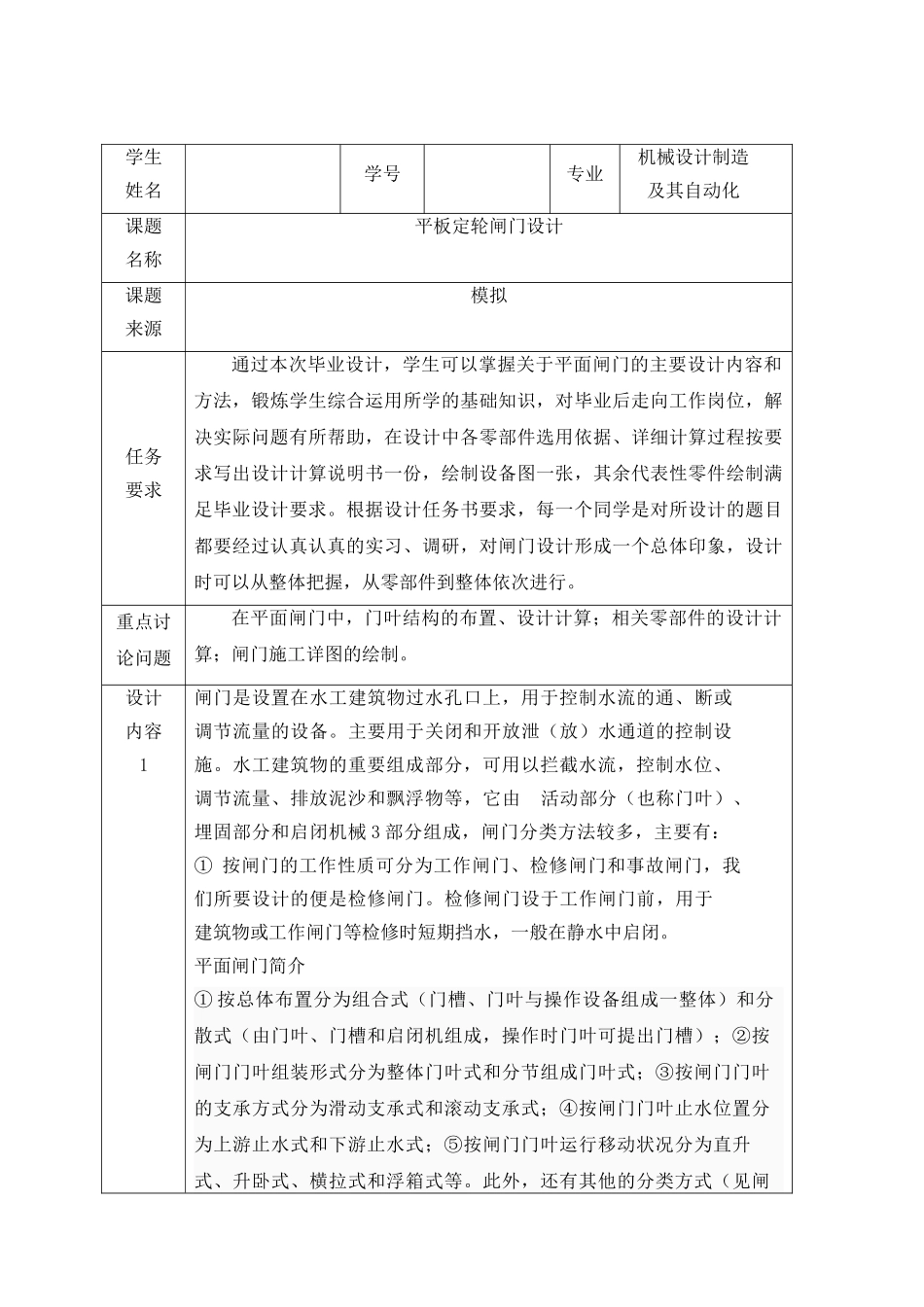

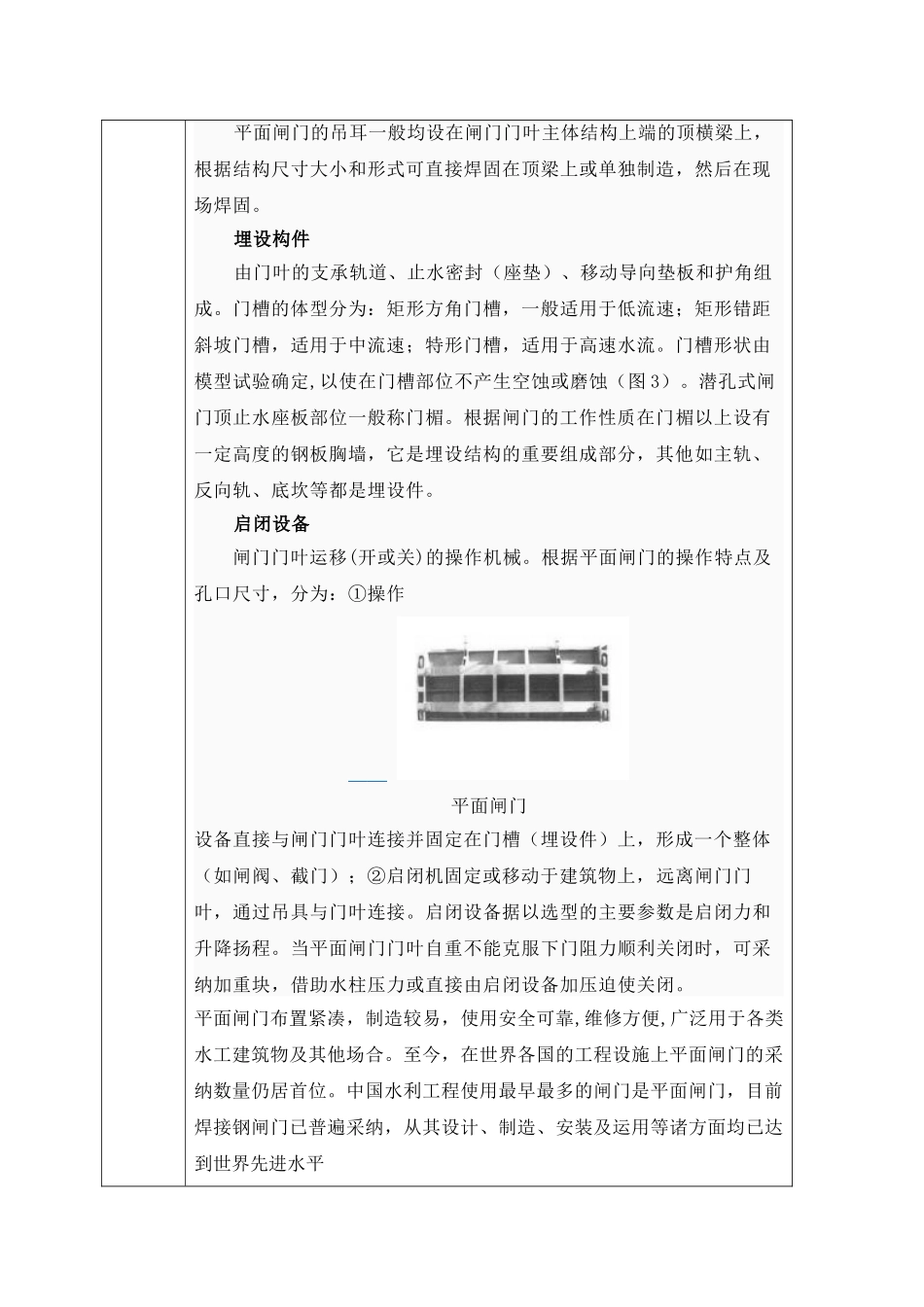

学生姓名学号专业机械设计制造及其自动化课题名称平板定轮闸门设计课题来源模拟任务要求通过本次毕业设计，学生可以掌握关于平面闸门的主要设计内容和方法，锻炼学生综合运用所学的基础知识，对毕业后走向工作岗位，解决实际问题有所帮助，在设计中各零部件选用依据、详细计算过程按要求写出设计计算说明书一份，绘制设备图一张，其余代表性零件绘制满足毕业设计要求。根据设计任务书要求，每一个同学是对所设计的题目都要经过认真认真的实习、调研，对闸门设计形成一个总体印象，设计时可以从整体把握，从零部件到整体依次进行。重点讨论问题在平面闸门中，门叶结构的布置、设计计算；相关零部件的设计计算；闸门施工详图的绘制。设计内容1闸门是设置在水工建筑物过水孔口上，用于控制水流的通、断或调节流量的设备。主要用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等，它由 活动部分（也称门叶）、埋固部分和启闭机械 3 部分组成，闸门分类方法较多，主要有：① 按闸门的工作性质可分为工作闸门、检修闸门和事故闸门，我们所要设计的便是检修闸门。检修闸门设于工作闸门前，用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。平面闸门简介① 按总体布置分为组合式（门槽、门叶与操作设备组成一整体）和分散式（由门叶、门槽和启闭机组成，操作时门叶可提出门槽）；②按闸门门叶组装形式分为整体门叶式和分节组成门叶式；③按闸门门叶的支承方式分为滑动支承式和滚动支承式；④按闸门门叶止水位置分为上游止水式和下游止水式；⑤按闸门门叶运行移动状况分为直升式、升卧式、横拉式和浮箱式等。此外，还有其他的分类方式（见闸门）。 ① 门叶结构 由门叶主体、支承、止水装置和吊耳四个部分组成（图 1）。门叶主体一般由面板、主横梁、边梁（柱）和次梁组成有面板的梁格结构。设计水压力通过板梁支承传至门槽埋件，分节的闸门门叶一般都在边柱处连接。 门叶支承部分应用较多的是滑动支承、滚轮支承和链轮支承等。支承部分也是门叶移动的行走部分。滑动支承是装在门叶主体边梁处的滑块。其在固结于门槽内的支承轨道上作滑动摩擦运动，接触处是面或线。滚动支承是装在门叶边梁上的轮子，其在门槽轨道上作滚动摩擦运动，接触处是点或线。链轮支承是环绕门叶边柱由一系列圆柱滚子组成的形似链条式的闭合链环。这种支承的闸门也称履带式闸门。滑动支 ...
