建筑供配电作业

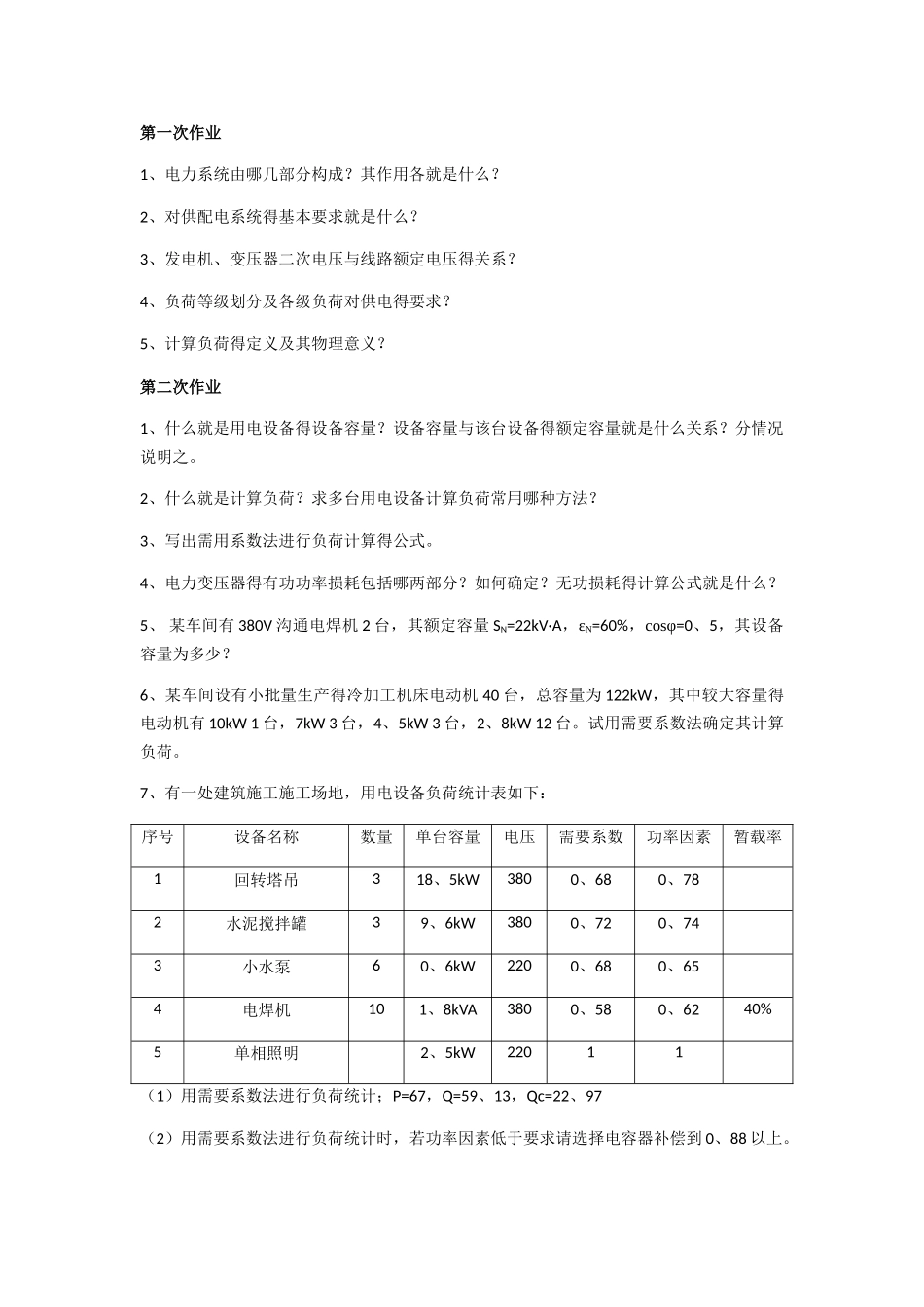

第一次作业1、电力系统由哪几部分构成？其作用各就是什么？2、对供配电系统得基本要求就是什么？3、发电机、变压器二次电压与线路额定电压得关系？4、负荷等级划分及各级负荷对供电得要求？5、计算负荷得定义及其物理意义？第二次作业1、什么就是用电设备得设备容量？设备容量与该台设备得额定容量就是什么关系？分情况说明之。2、什么就是计算负荷？求多台用电设备计算负荷常用哪种方法？3、写出需用系数法进行负荷计算得公式。4、电力变压器得有功功率损耗包括哪两部分？如何确定？无功损耗得计算公式就是什么？5、 某车间有 380V 沟通电焊机 2 台，其额定容量 SN=22kV·A，εN=60%，cosφ=0、5，其设备容量为多少？6、某车间设有小批量生产得冷加工机床电动机 40 台，总容量为 122kW，其中较大容量得电动机有 10kW 1 台，7kW 3 台，4、5kW 3 台，2、8kW 12 台。试用需要系数法确定其计算负荷。7、有一处建筑施工施工场地，用电设备负荷统计表如下：序号设备名称数量单台容量电压需要系数功率因素暂载率1回转塔吊318、5kW3800、680、782水泥搅拌罐39、6kW3800、720、743小水泵60、6kW2200、680、654电焊机101、8kVA3800、580、6240%5单相照明2、5kW22011（1）用需要系数法进行负荷统计；P=67，Q=59、13，Qc=22、97（2）用需要系数法进行负荷统计时，若功率因素低于要求请选择电容器补偿到 0、88 以上。8 、 某 教 学 楼 用 三 相 四 线 制 低 压 电 源 供 电 ， 已 知 供 电 系 统 得 总 计 算 负 荷PC=48、713kW，QC=35、392kvar，现设计将该供电系统得功率因素提高至 0、95，试计算所需得无功补偿量及补偿后得计算负荷。第三次作业1、如何确定变压器台数及容量？2、某 10 / 0、4kV 变电所，总视在计算负荷为 1200kV·A，其中一、二级负荷 750kV·A，试选择其主变压器得台数与容量。3、画出用断路器分段得单母线接线方式图，并根据所画图形说明“倒闸操作”过程。4、分别画出两种桥式接线方式得示意图，并说明两种方式得特点。5、 分别画出树干式、放射式、环式供电线路图。第四次作业1、 写出三相系统中，短路得类型有哪些？如何表示？发生得概率如何？2、 短路电流得计算方法有哪几种？各适用于什么情况？3、 写出三相短路电流得有关参数并用公式说明参数之间得相互关系？4、 写出欧姆法短路计算公式及供电系统元件阻抗得计算公式。5、 写出标幺值法中基准值得选取情况及电抗...
