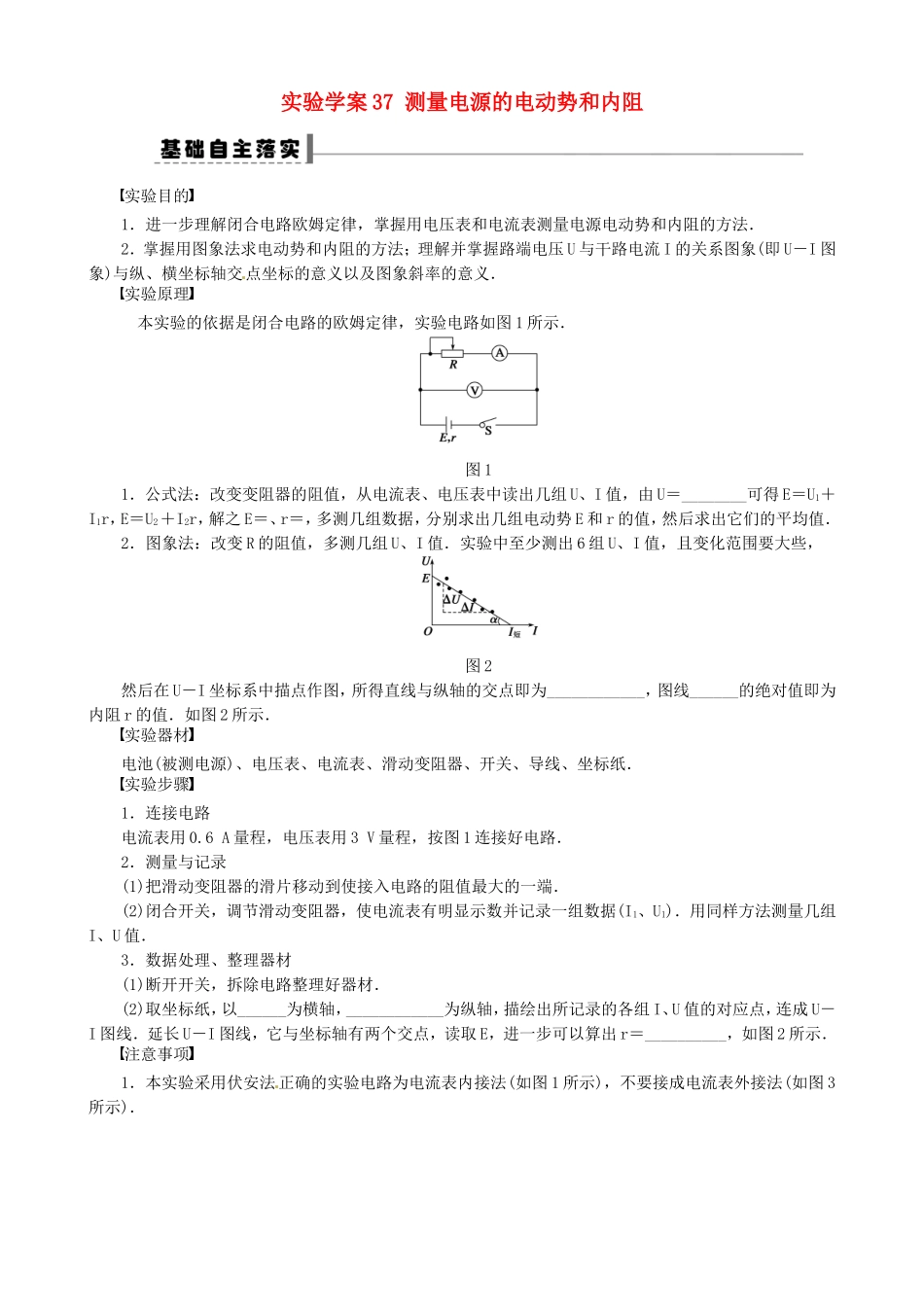

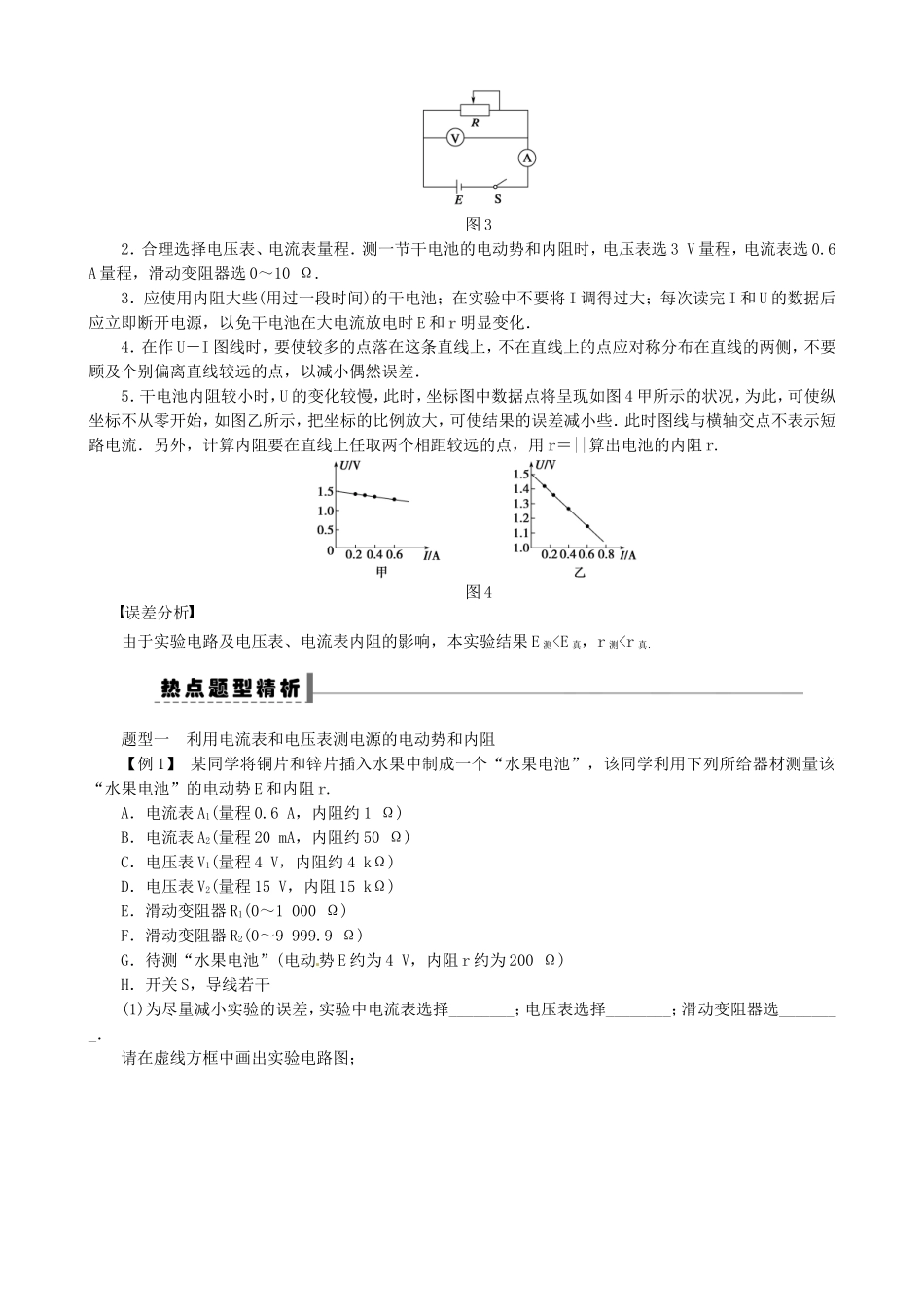

实验学案 37 测量电源的电动势和内阻实验目的1．进一步理解闭合电路欧姆定律，掌握用电压表和电流表测量电源电动势和内阻的方法．2．掌握用图象法求电动势和内阻的方法；理解并掌握路端电压 U 与干路电流 I 的关系图象(即 U－I 图象)与纵、横坐标轴交点坐标的意义以及图象斜率的意义．实验原理 本实验的依据是闭合电路的欧姆定律，实验电路如图 1 所示．图 11．公式法：改变变阻器的阻值，从电流表、电压表中读出几组 U、I 值，由 U＝________可得 E＝U1＋I1r，E＝U2＋I2r，解之 E＝、r＝，多测几组数据，分别求出几组电动势 E 和 r 的值，然后求出它们的平均值．2．图象法：改变 R 的阻值，多测几组 U、I 值．实验中至少测出 6 组 U、I 值，且变化范围要大些，图 2然后在 U－I 坐标系中描点作图，所得直线与纵轴的交点即为____________，图线______的绝对值即为内阻 r 的值．如图 2 所示．实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸．实验步骤1．连接电路电流表用 0.6 A 量程，电压表用 3 V 量程，按图 1 连接好电路．2．测量与记录(1)把滑动变阻器的滑片移动到使接入电路的阻值最大的一端．(2)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1、U1)．用同样方法测量几组I、U 值．3．数据处理、整理器材(1)断开开关，拆除电路整理好器材．(2)取坐标纸，以______为横轴，____________为纵轴，描绘出所记录的各组 I、U 值的对应点，连成 U－I 图线．延长 U－I 图线，它与坐标轴有两个交点，读取 E，进一步可以算出 r＝__________，如图 2 所示．注意事项1．本实验采用伏安法 正确的实验电路为电流表内接法(如图 1 所示)，不要接成电流表外接法(如图 3所示)．图 32．合理选择电压表、电流表量程．测一节干电池的电动势和内阻时，电压表选 3 V 量程，电流表选 0.6 A 量程，滑动变阻器选 0～10 Ω.3．应使用内阻大些(用过一段时间)的干电池；在实验中不要将 I 调得过大；每次读完 I 和 U 的数据后应立即断开电源，以免干电池在大电流放电时 E 和 r 明显变化．4．在作 U－I 图线时，要使较多的点落在这条直线上，不在直线上的点应对称分布在直线的两侧，不要顾及个别偏离直线较远的点，以减小偶然误差．5．干电池内阻较小时，U 的变化较慢，此时，坐标图中数据点将呈现如图 4 甲所示的状况，为此，可使纵坐标不从零...
