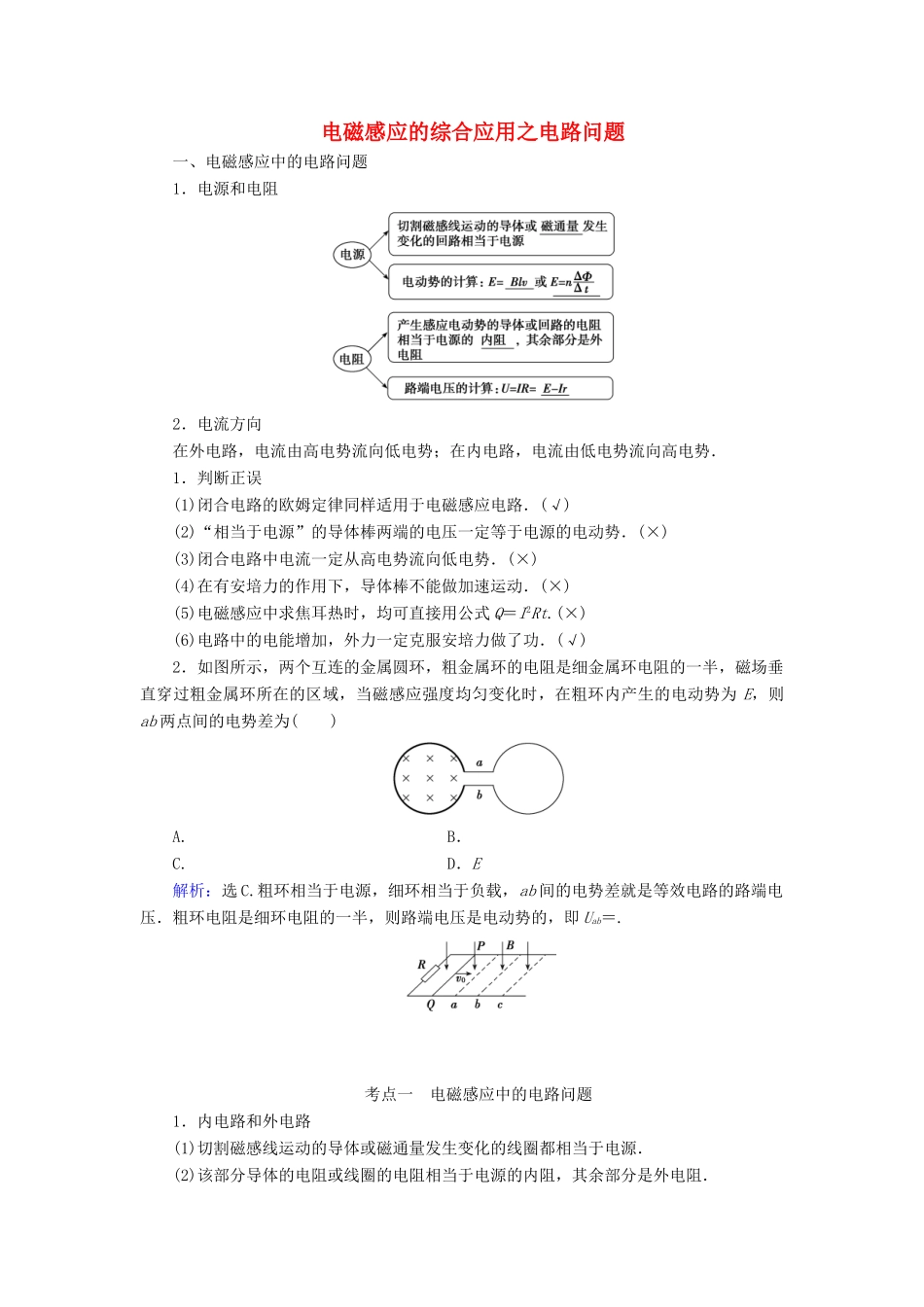

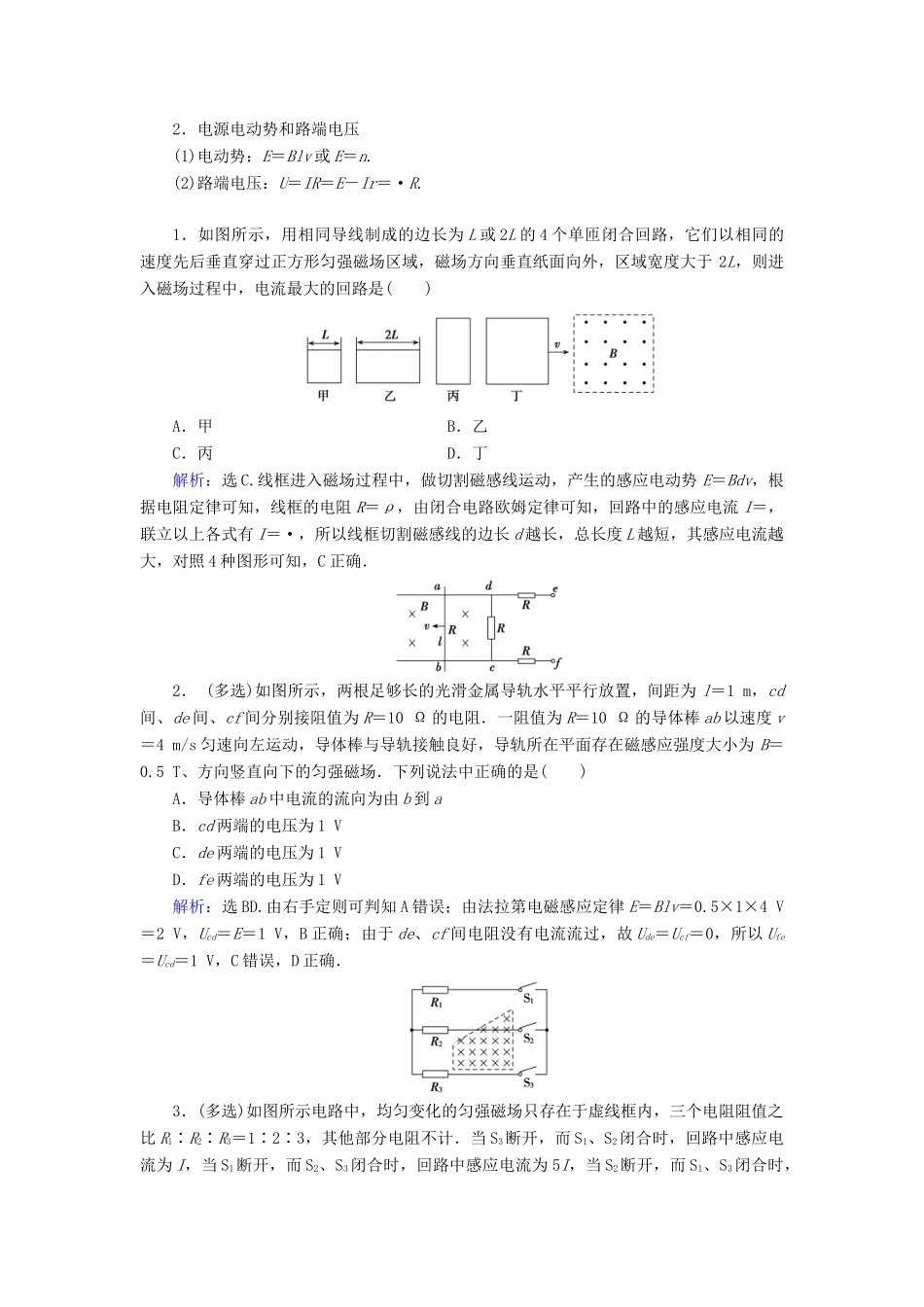

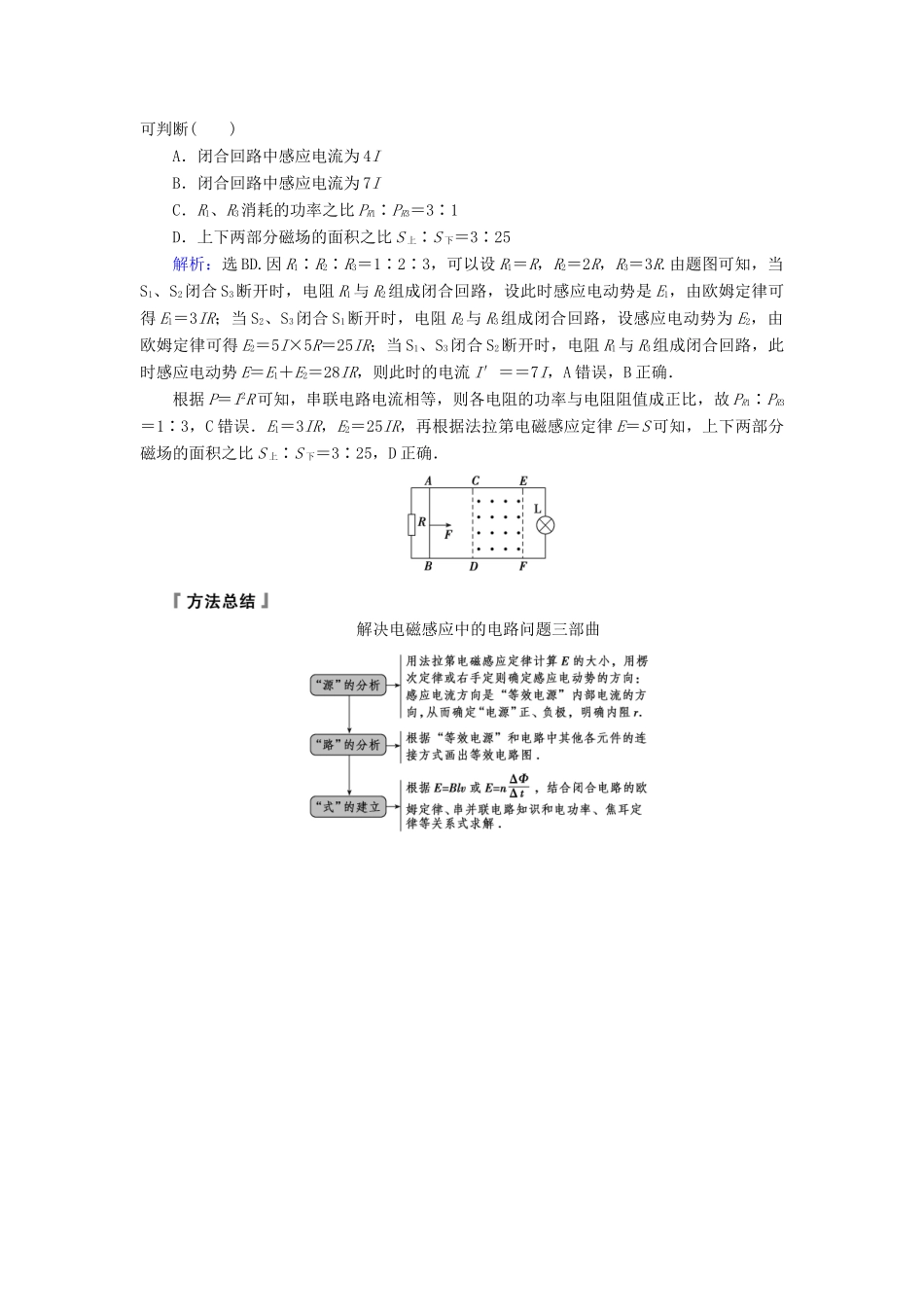

电磁感应的综合应用之电路问题一、电磁感应中的电路问题1．电源和电阻2．电流方向在外电路，电流由高电势流向低电势；在内电路，电流由低电势流向高电势．1．判断正误(1)闭合电路的欧姆定律同样适用于电磁感应电路．(√)(2)“相当于电源”的导体棒两端的电压一定等于电源的电动势．(×)(3)闭合电路中电流一定从高电势流向低电势．(×)(4)在有安培力的作用下，导体棒不能做加速运动．(×)(5)电磁感应中求焦耳热时，均可直接用公式 Q＝I2Rt.(×)(6)电路中的电能增加，外力一定克服安培力做了功．(√)2．如图所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的一半，磁场垂直穿过粗金属环所在的区域，当磁感应强度均匀变化时，在粗环内产生的电动势为 E，则ab 两点间的电势差为( )A. B．C. D．E解析：选 C.粗环相当于电源，细环相当于负载，ab 间的电势差就是等效电路的路端电压．粗环电阻是细环电阻的一半，则路端电压是电动势的，即 Uab＝.考点一 电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压(1)电动势：E＝Blv 或 E＝n.(2)路端电压：U＝IR＝E－Ir＝·R.1．如图所示，用相同导线制成的边长为 L 或 2L 的 4 个单匝闭合回路，它们以相同的速度先后垂直穿过正方形匀强磁场区域，磁场方向垂直纸面向外，区域宽度大于 2L，则进入磁场过程中，电流最大的回路是( )A．甲 B．乙C．丙 D．丁解析：选 C.线框进入磁场过程中，做切割磁感线运动，产生的感应电动势 E＝Bdv，根据电阻定律可知，线框的电阻 R＝ρ，由闭合电路欧姆定律可知，回路中的感应电流 I＝，联立以上各式有 I＝·，所以线框切割磁感线的边长 d 越长，总长度 L 越短，其感应电流越大，对照 4 种图形可知，C 正确．2． (多选)如图所示，两根足够长的光滑金属导轨水平平行放置，间距为 l＝1 m，cd间、de 间、cf 间分别接阻值为 R＝10 Ω 的电阻．一阻值为 R＝10 Ω 的导体棒 ab 以速度 v＝4 m/s 匀速向左运动，导体棒与导轨接触良好，导轨所在平面存在磁感应强度大小为 B＝0.5 T、方向竖直向下的匀强磁场．下列说法中正确的是( )A．导体棒 ab 中电流的流向为由 b 到 aB．cd 两端的电压为 1 VC．de 两端的电压为 1 VD．fe 两端的电压为 1 V解析：选 BD.由右手...
