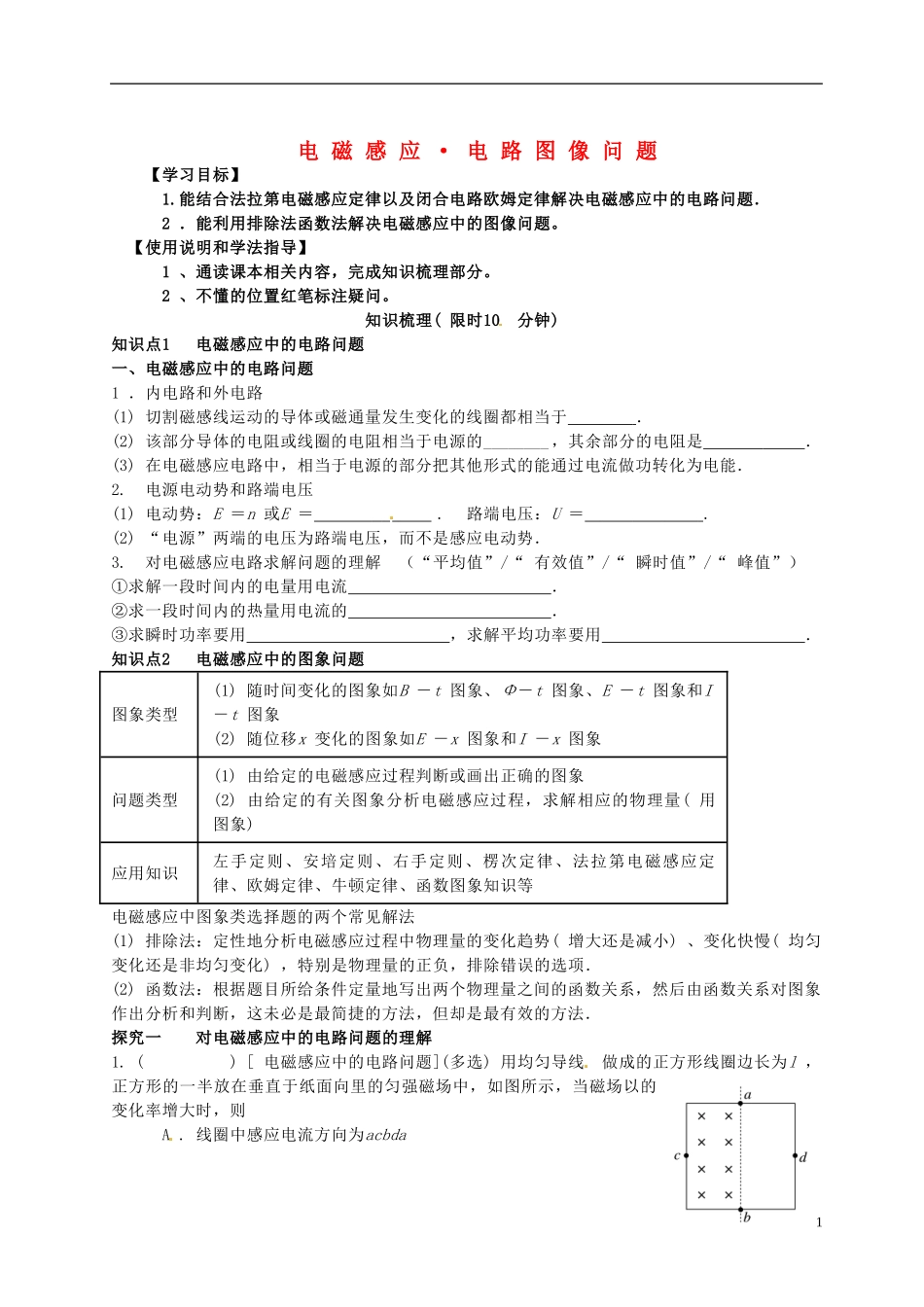

电 磁 感 应 · 电 路 图 像 问 题【学习目标】1.能结合法拉第电磁感应定律以及闭合电路欧姆定律解决电磁感应中的电路问题． 2 ．能利用排除法函数法解决电磁感应中的图像问题。 【使用说明和学法指导】1 、通读课本相关内容，完成知识梳理部分。2 、不懂的位置红笔标注疑问。知识梳理( 限时10分钟)知识点1 电磁感应中的电路问题一、电磁感应中的电路问题 1 ．内电路和外电路 (1) 切割磁感线运动的导体或磁通量发生变化的线圈都相当于 ．(2) 该部分导体的电阻或线圈的电阻相当于电源的________ ，其余部分的电阻是 ．(3) 在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能．2. 电源电动势和路端电压(1) 电动势：E ＝n 或E ＝ . 路端电压：U ＝ .(2) “电源”两端的电压为路端电压，而不是感应电动势．3. 对电磁感应电路求解问题的理解 （“平均值”/“ 有效值”/“ 瞬时值”/“ 峰值”）①求解一段时间内的电量用电流 ． ②求一段时间内的热量用电流的 ．③求瞬时功率要用 ，求解平均功率要用 ．知识点2 电磁感应中的图象问题图象类型 (1) 随时间变化的图象如B －t 图象、Φ－t 图象、E －t 图象和I－t 图象 (2) 随位移x 变化的图象如E －x 图象和I －x 图象 问题类型 (1) 由给定的电磁感应过程判断或画出正确的图象 (2) 由给定的有关图象分析电磁感应过程，求解相应的物理量( 用图象) 应用知识 左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿定律、函数图象知识等 电磁感应中图象类选择题的两个常见解法 (1) 排除法：定性地分析电磁感应过程中物理量的变化趋势( 增大还是减小) 、变化快慢( 均匀变化还是非均匀变化) ，特别是物理量的正负，排除错误的选项．(2) 函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的方法．探究一 对电磁感应中的电路问题的理解1. ( ) [ 电磁感应中的电路问题](多选) 用均匀导线做成的正方形线圈边长为l ，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以的变化率增大时，则A . 线圈中感应电流方向为acbda1电磁感应的电路问题的基本思路(1)确定电源：先判断产生电磁感应现象的是哪一部分导体，该部分导体可视为电源．(2)分析电路结构，画等效电路图．(3)利用...
