弹簧计算公式

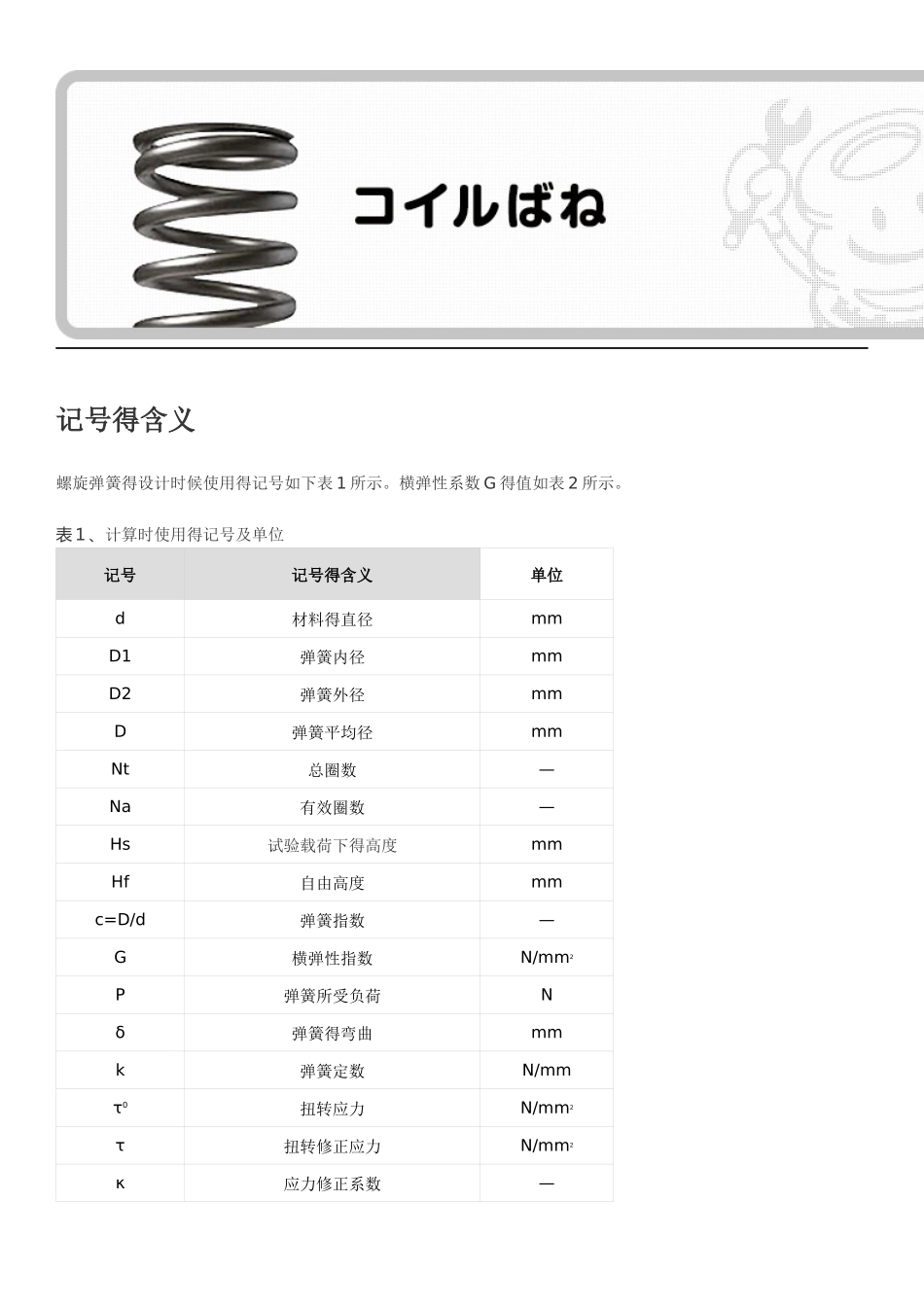

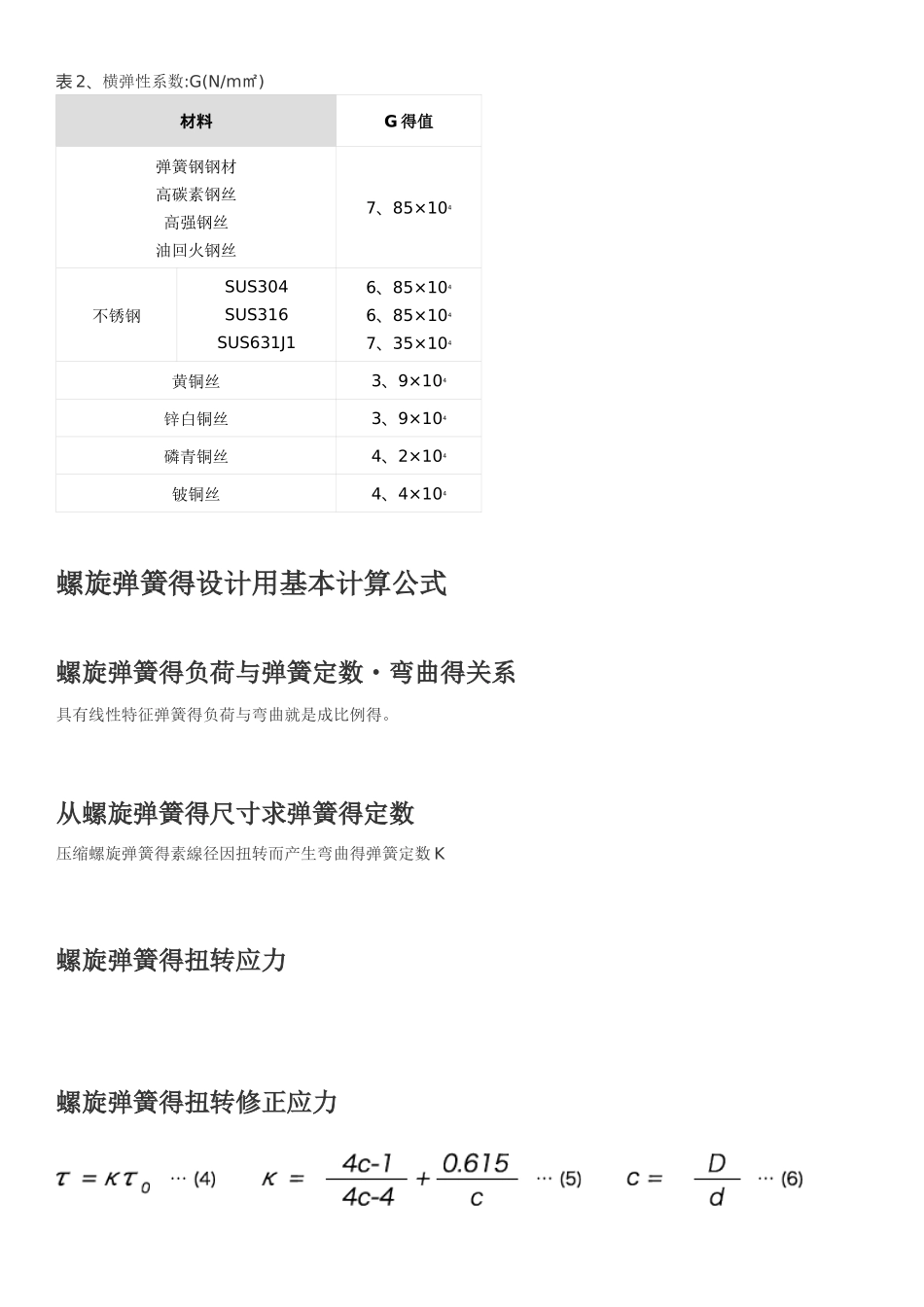

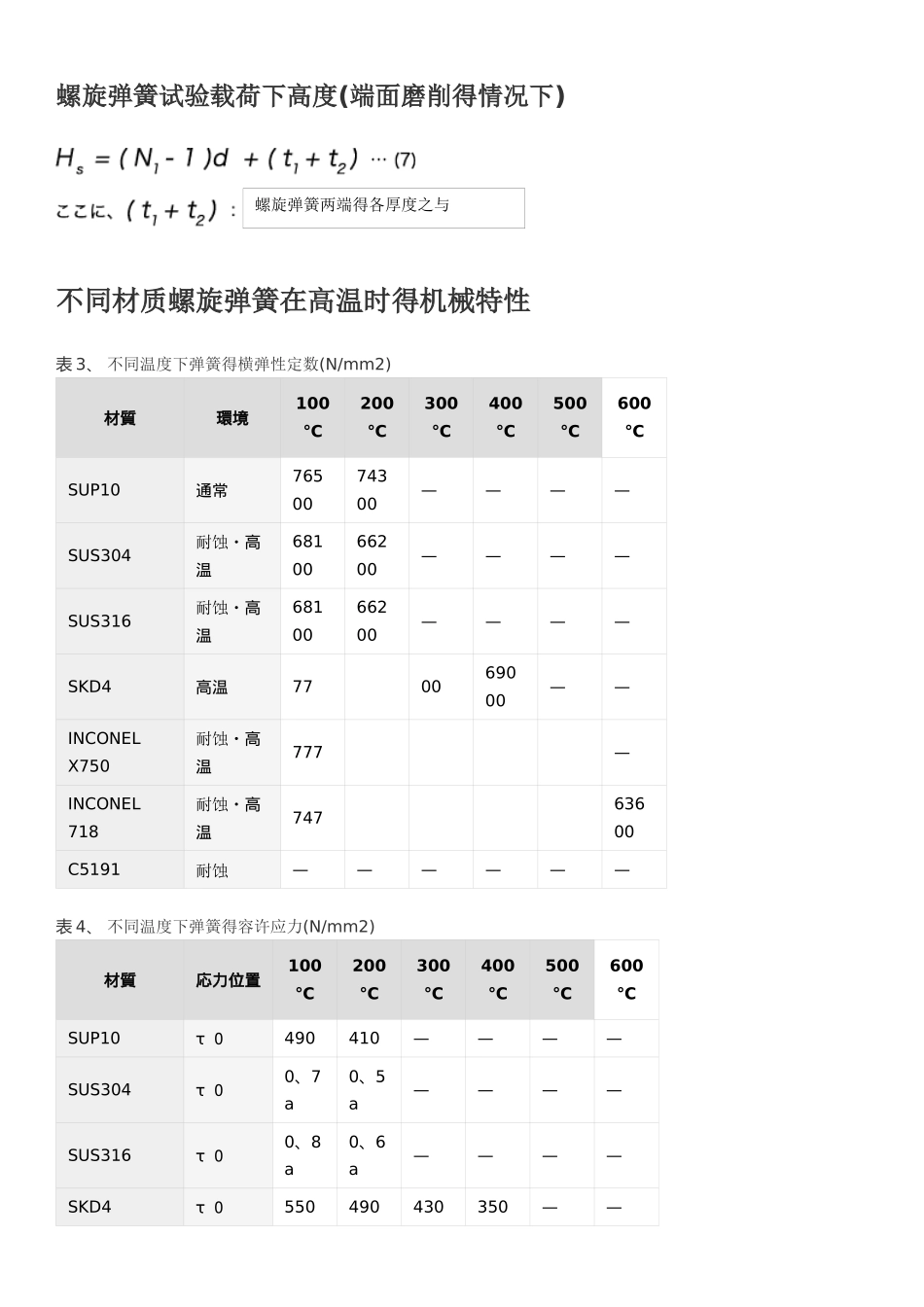

记号得含义螺旋弹簧得设计时候使用得记号如下表 1 所示。横弹性系数 G 得值如表 2 所示。表１、计算时使用得记号及单位 记号记号得含义单位d材料得直径mmD1弹簧内径mmD2弹簧外径mmD弹簧平均径mmNt总圈数—Na有效圈数—Hs试验载荷下得高度mmHf自由高度mmc=D/d弹簧指数—G横弹性指数N/mm2P弹簧所受负荷Nδ弹簧得弯曲mmk弹簧定数N/mmτ0扭转应力N/mm2τ扭转修正应力N/mm2κ应力修正系数—表 2、横弹性系数:G(N/m㎡)材料G 得值弹簧钢钢材高碳素钢丝高强钢丝油回火钢丝7、85×104不锈钢SUS304SUS316SUS631J16、85×1046、85×1047、35×104黄铜丝3、9×104锌白铜丝3、9×104磷青铜丝4、2×104铍铜丝4、4×104螺旋弹簧得设计用基本计算公式螺旋弹簧得负荷与弹簧定数・弯曲得关系具有线性特征弹簧得负荷与弯曲就是成比例得。从螺旋弹簧得尺寸求弹簧得定数压缩螺旋弹簧得素線径因扭转而产生弯曲得弹簧定数 K 螺旋弹簧得扭转应力螺旋弹簧得扭转修正应力螺旋弹簧试验载荷下高度(端面磨削得情况下)不同材质螺旋弹簧在高温时得机械特性表 3、 不同温度下弹簧得横弹性定数(N/mm2)材質環境100℃200℃300℃400℃500℃600℃SUP10通常7650074300————SUS304耐蚀・高温6810066200————SUS316耐蚀・高温6810066200————SKD4高温770069000——INCONEL X750耐蚀・高温777—INCONEL 718耐蚀・高温74763600C5191耐蚀——————表 4、 不同温度下弹簧得容许应力(N/mm2)材質応力位置100℃200℃300℃400℃500℃600℃SUP10τ ０490410————SUS304τ ０0、7a0、5a————SUS316τ ０0、8a0、6a————SKD4τ ０550490430350——螺旋弹簧两端得各厚度之与材質応力位置100℃200℃300℃400℃500℃600℃INCONEL X750τ482482482482310—INCONEL 718τ519519519519445343C5191τ ０——————组合弹簧得计算公式螺旋弹簧得直列与并列弹簧在设计得时候,虽然应该尽可能设计一根弹簧,但就是一根弹簧无法满足得情况下,也会对多根弹簧进行组合以满足设计要求。弹簧得组合有纵向排列得直列法与横向排列得并列法两种模式。这样得分类,不仅与螺旋弹簧有关,盘形弹簧等其她种类得弹簧也就是一样,也会进行直列与并列组合来使用。从负荷得观点来考虑得话,对各个弹簧作用相等得力得组合方式叫直列,各个弹簧变位相等得组合方式叫并列。图 1、 螺旋弹簧得直列组合与并列组合图示显示得就是使用了 3 个弹簧得情况。n 个弹簧得各个定数就就是 k1 , ...
