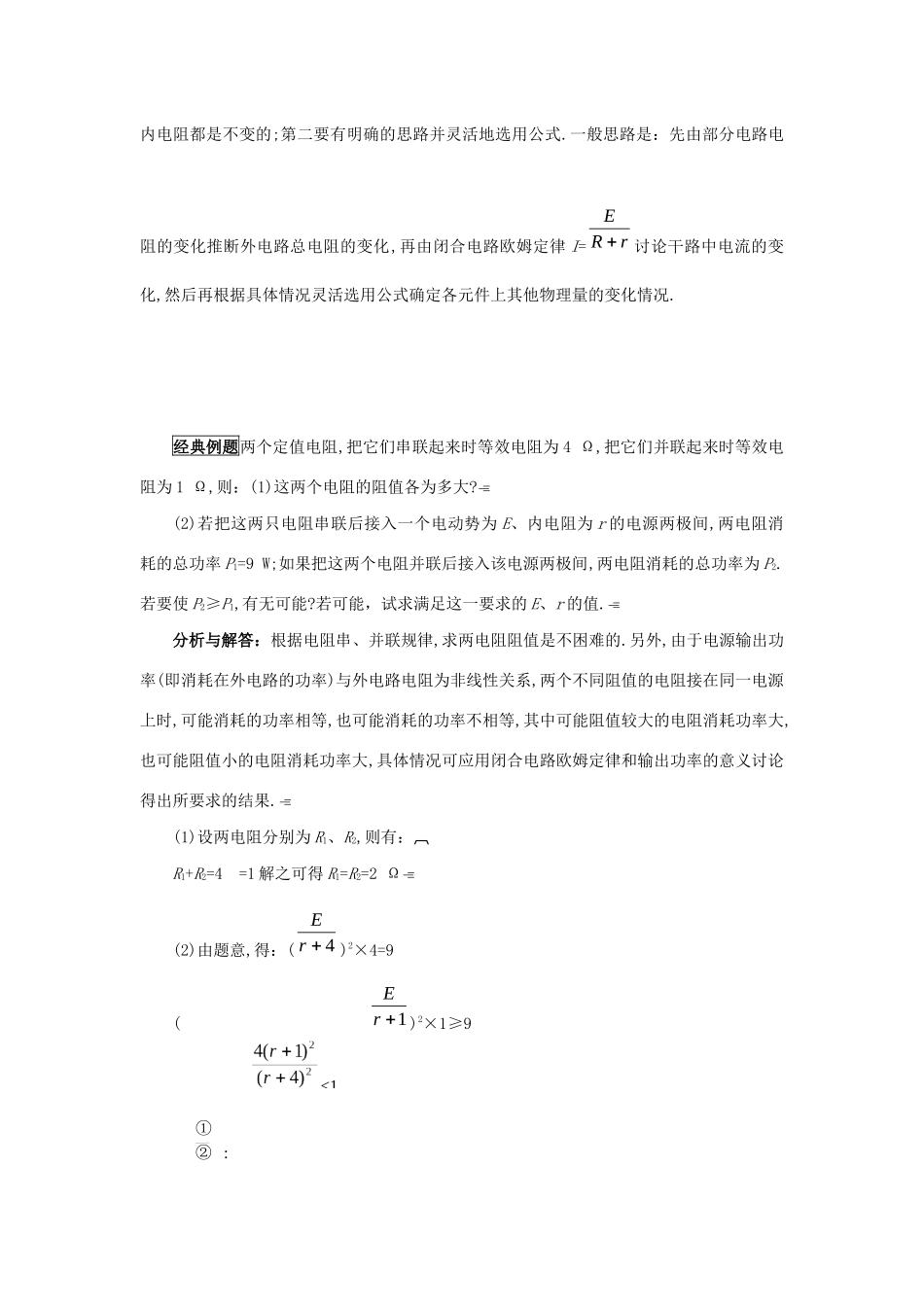

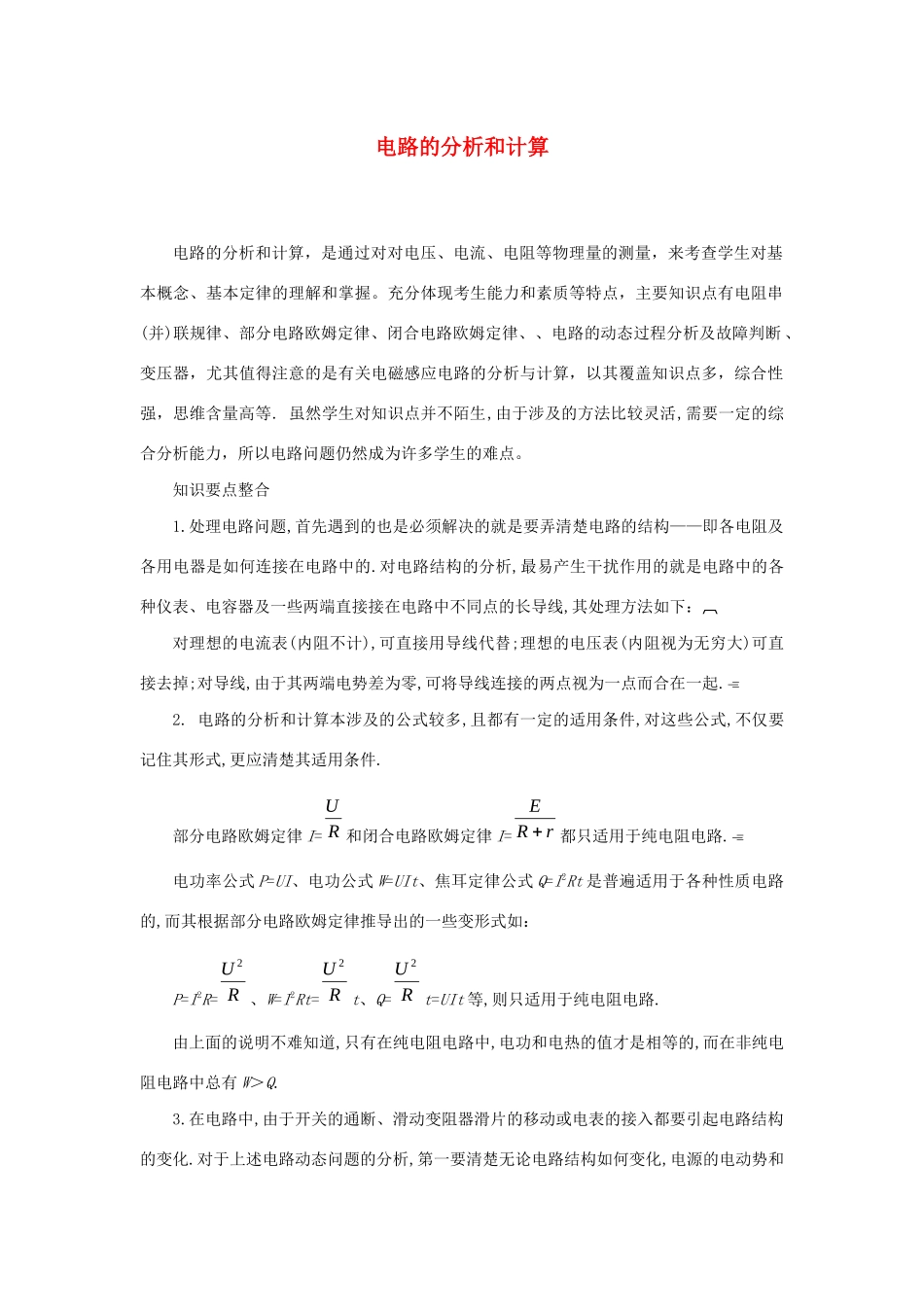

电路的分析和计算电路的分析和计算，是通过对对电压、电流、电阻等物理量的测量，来考查学生对基本概念、基本定律的理解和掌握。充分体现考生能力和素质等特点，主要知识点有电阻串(并)联规律、部分电路欧姆定律、闭合电路欧姆定律、、电路的动态过程分析及故障判断 、变压器，尤其值得注意的是有关电磁感应电路的分析与计算，以其覆盖知识点多，综合性强，思维含量高等. 虽然学生对知识点并不陌生,由于涉及的方法比较灵活,需要一定的综合分析能力，所以电路问题仍然成为许多学生的难点。知识要点整合1.处理电路问题,首先遇到的也是必须解决的就是要弄清楚电路的结构——即各电阻及各用电器是如何连接在电路中的.对电路结构的分析,最易产生干扰作用的就是电路中的各种仪表、电容器及一些两端直接接在电路中不同点的长导线,其处理方法如下：对理想的电流表(内阻不计),可直接用导线代替;理想的电压表(内阻视为无穷大)可直接去掉;对导线,由于其两端电势差为零,可将导线连接的两点视为一点而合在一起.2. 电路的分析和计算本涉及的公式较多,且都有一定的适用条件,对这些公式,不仅要记住其形式,更应清楚其适用条件. 部分电路欧姆定律 I=和闭合电路欧姆定律 I=都只适用于纯电阻电路.电功率公式 P=UI、电功公式 W=UIt、焦耳定律公式 Q=I2Rt 是普遍适用于各种性质电路的,而其根据部分电路欧姆定律推导出的一些变形式如：P=I2R=、W=I2Rt=t、Q=t=UIt 等,则只适用于纯电阻电路. 由上面的说明不难知道,只有在纯电阻电路中,电功和电热的值才是相等的,而在非纯电阻电路中总有 W＞Q. 3.在电路中,由于开关的通断、滑动变阻器滑片的移动或电表的接入都要引起电路结构的变化.对于上述电路动态问题的分析,第一要清楚无论电路结构如何变化,电源的电动势和RUrRERU 2RU 2RU 2①②内电阻都是不变的;第二要有明确的思路并灵活地选用公式.一般思路是：先由部分电路电阻的变化推断外电路总电阻的变化,再由闭合电路欧姆定律 I=讨论干路中电流的变化,然后再根据具体情况灵活选用公式确定各元件上其他物理量的变化情况. 经典例题两个定值电阻,把它们串联起来时等效电阻为 4 Ω,把它们并联起来时等效电阻为 1 Ω,则：(1)这两个电阻的阻值各为多大?(2)若把这两只电阻串联后接入一个电动势为 E、内电阻为 r 的电源两极间,两电阻消耗的总功率 P1=9 W;如果把这两个电阻并联后接入该电源两极间,两电阻消耗的总功率为 P2.若要使 P2≥P1,有无可能...
