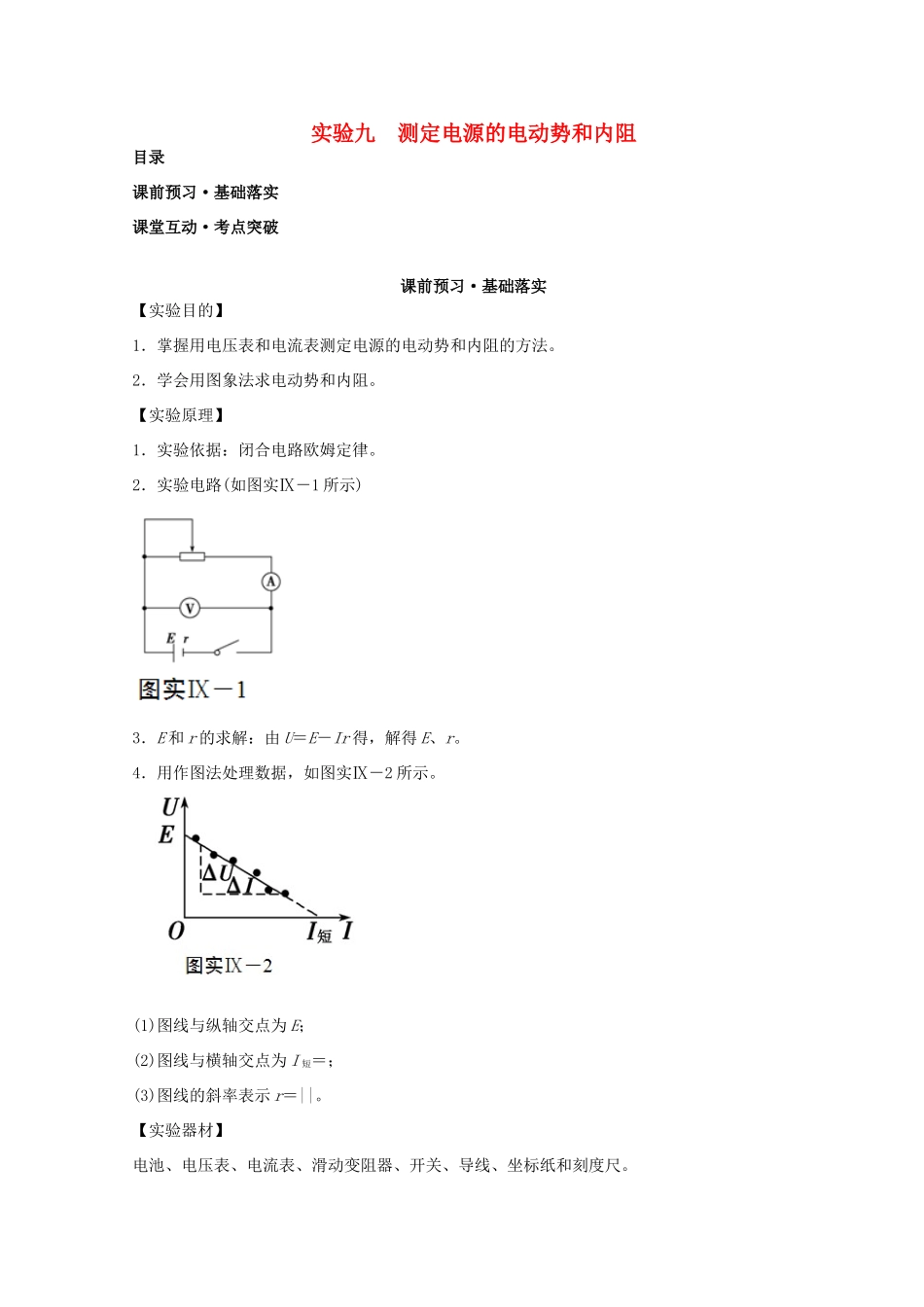

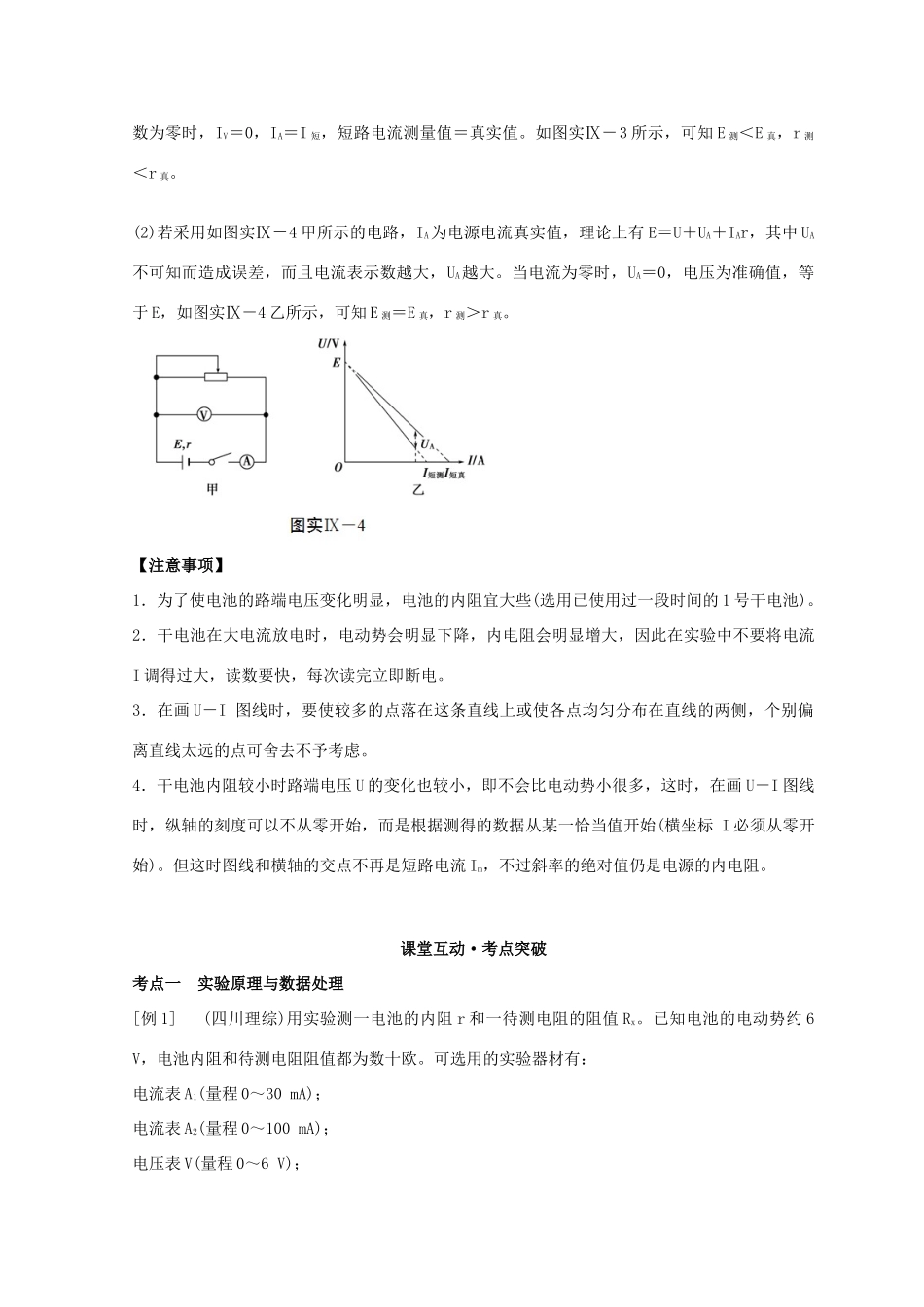

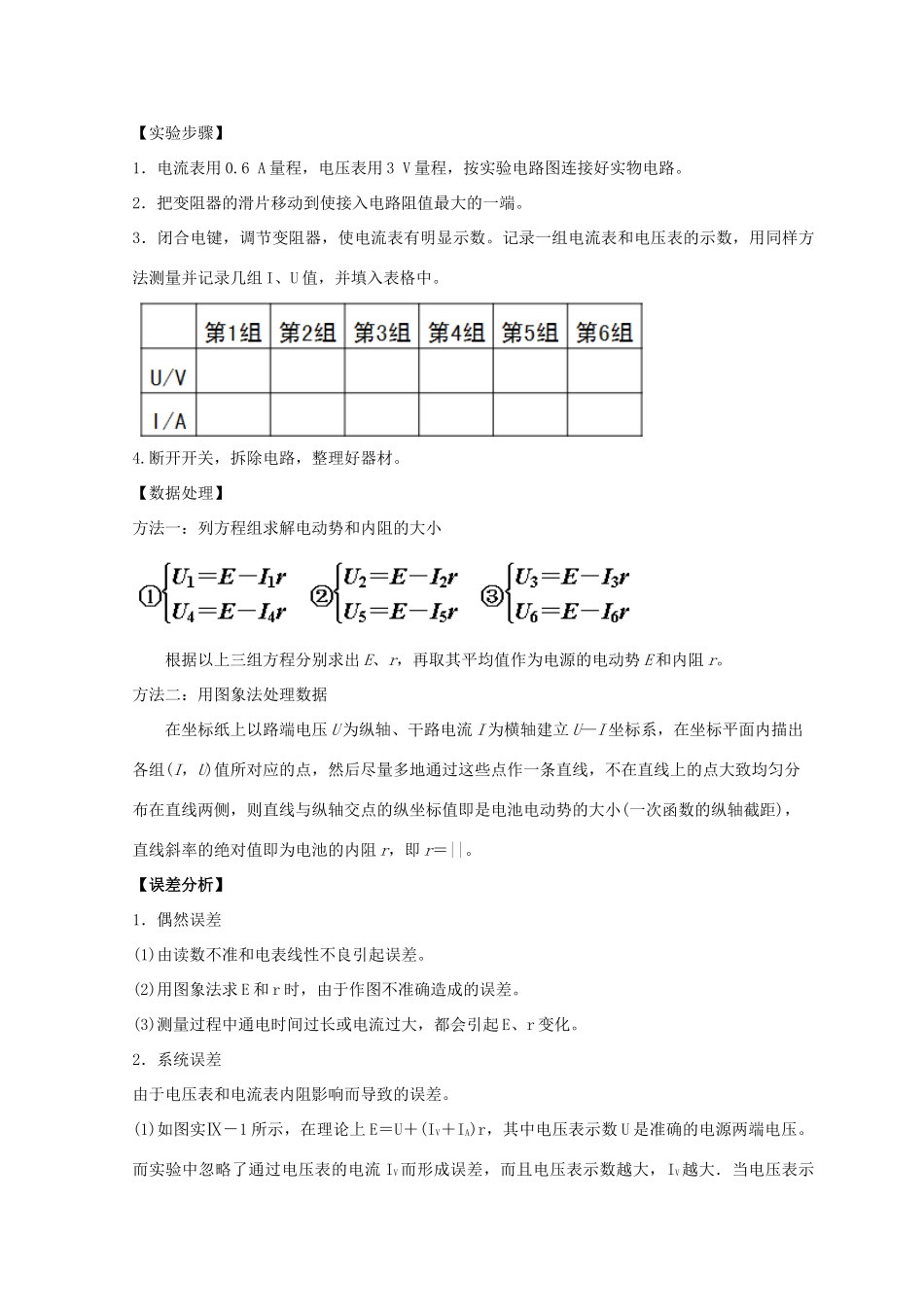

实验九 测定电源的电动势和内阻目录课前预习·基础落实课堂互动·考点突破课前预习·基础落实【实验目的】1．掌握用电压表和电流表测定电源的电动势和内阻的方法。2．学会用图象法求电动势和内阻。【实验原理】1．实验依据：闭合电路欧姆定律。2．实验电路(如图实Ⅸ－1 所示)3．E 和 r 的求解：由 U＝E－Ir 得，解得 E、r。4．用作图法处理数据，如图实Ⅸ－2 所示。(1)图线与纵轴交点为 E；(2)图线与横轴交点为 I 短＝；(3)图线的斜率表示 r＝||。【实验器材】电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。【实验步骤】1．电流表用 0.6 A 量程，电压表用 3 V 量程，按实验电路图连接好实物电路。2．把变阻器的滑片移动到使接入电路阻值最大的一端。3．闭合电键，调节变阻器，使电流表有明显示数。记录一组电流表和电压表的示数，用同样方法测量并记录几组 I、U 值，并填入表格中。4.断开开关，拆除电路，整理好器材。【数据处理】方法一：列方程组求解电动势和内阻的大小根据以上三组方程分别求出 E、r，再取其平均值作为电源的电动势 E 和内阻 r。方法二：用图象法处理数据在坐标纸上以路端电压 U 为纵轴、干路电流 I 为横轴建立 U—I 坐标系，在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线斜率的绝对值即为电池的内阻 r，即 r＝||。【误差分析】1．偶然误差(1)由读数不准和电表线性不良引起误差。(2)用图象法求 E 和 r 时，由于作图不准确造成的误差。(3)测量过程中通电时间过长或电流过大，都会引起 E、r 变化。2．系统误差由于电压表和电流表内阻影响而导致的误差。(1)如图实Ⅸ－1 所示，在理论上 E＝U＋(IV＋IA)r，其中电压表示数 U 是准确的电源两端电压。而实验中忽略了通过电压表的电流 IV而形成误差，而且电压表示数越大，IV越大．当电压表示数为零时，IV＝0，IA＝I 短，短路电流测量值＝真实值。如图实Ⅸ－3 所示，可知 E 测＜E 真，r 测＜r 真。 (2)若采用如图实Ⅸ－4 甲所示的电路，IA为电源电流真实值，理论上有 E＝U＋UA＋IAr，其中 UA不可知而造成误差，而且电流表示数越大，UA越大。当电流为零时，UA＝0，电压为准确值，等于 E，如图实Ⅸ－4 乙所示，可知 E 测＝E 真，r 测＞r 真。【注意事项...
