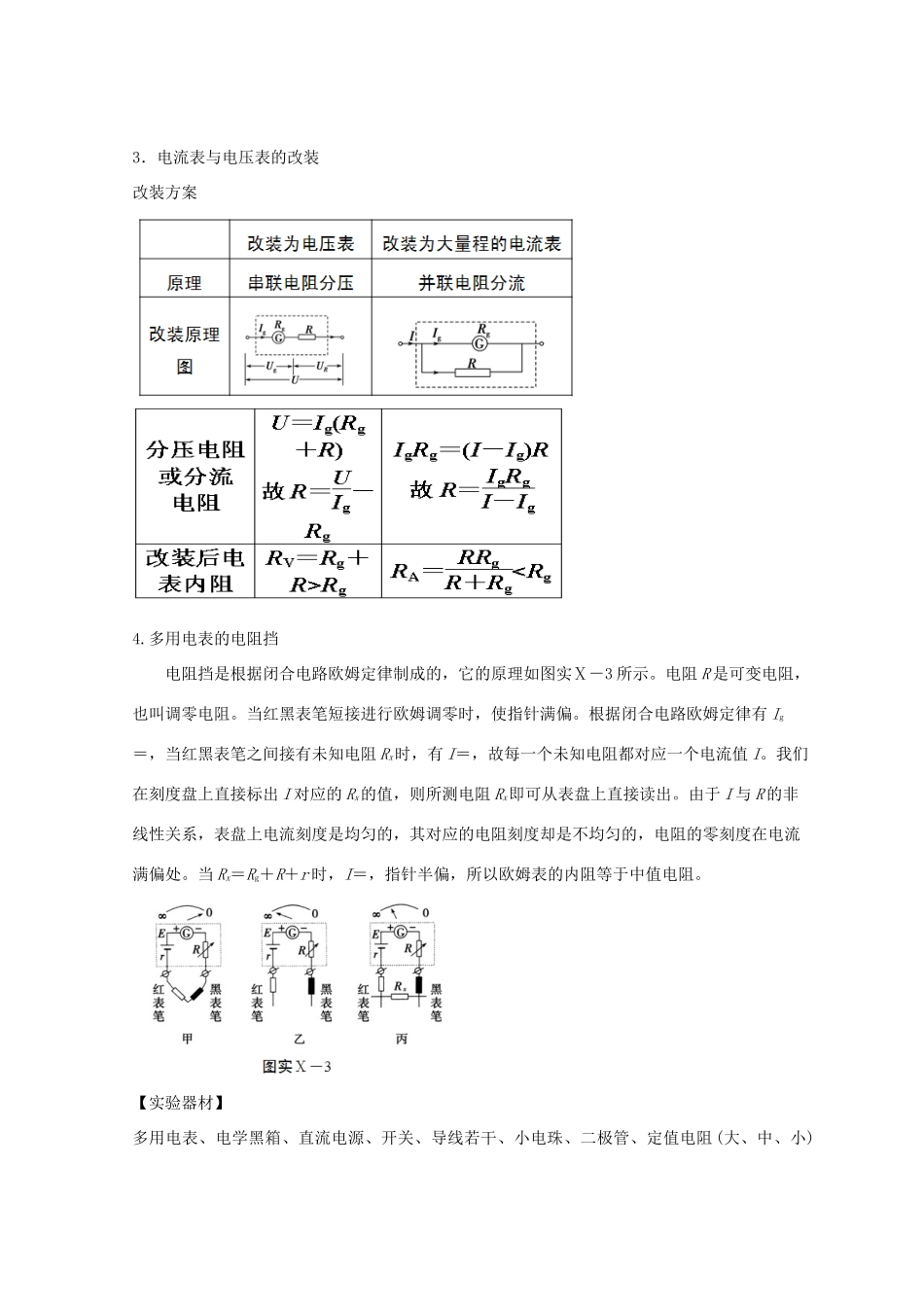

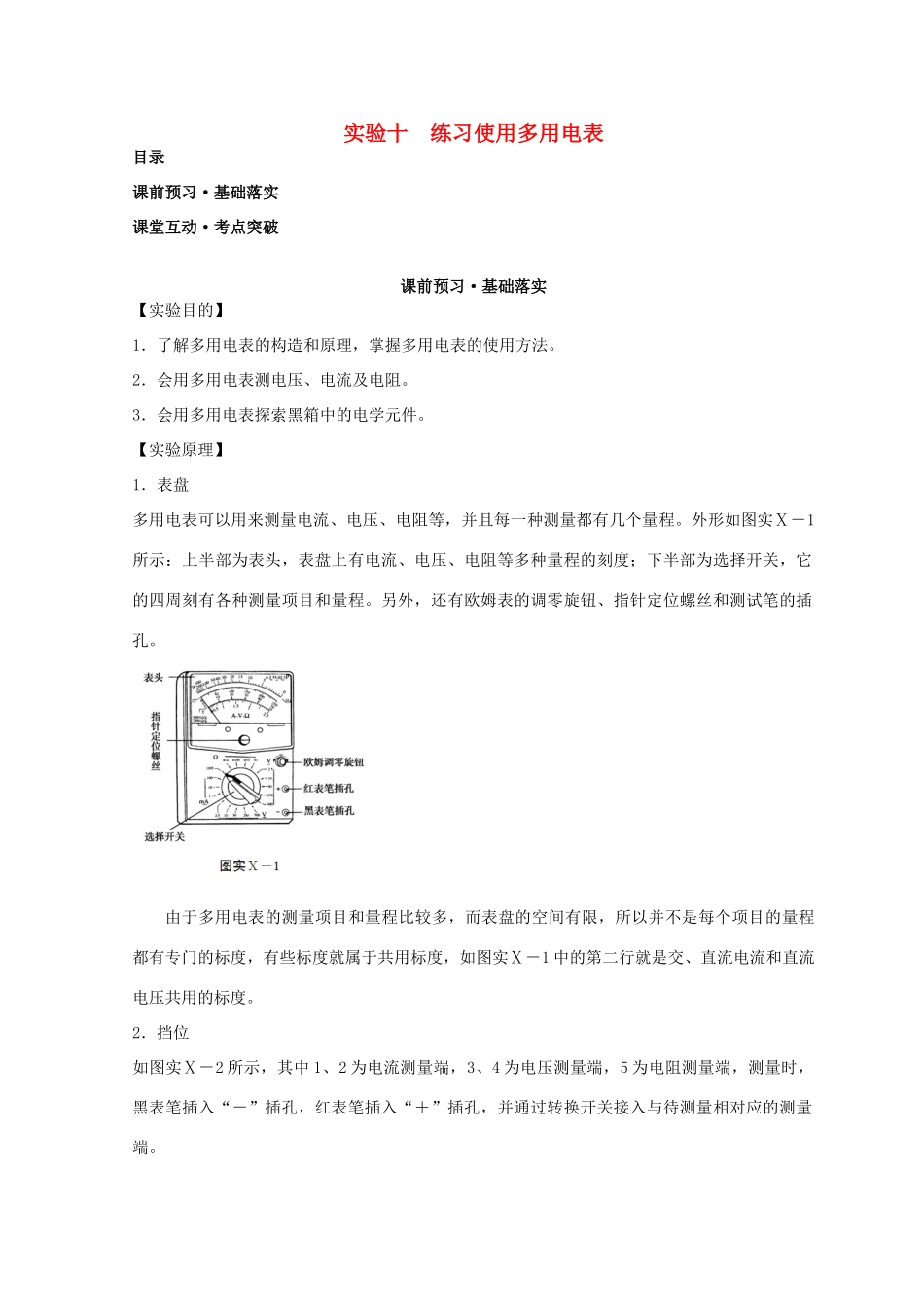

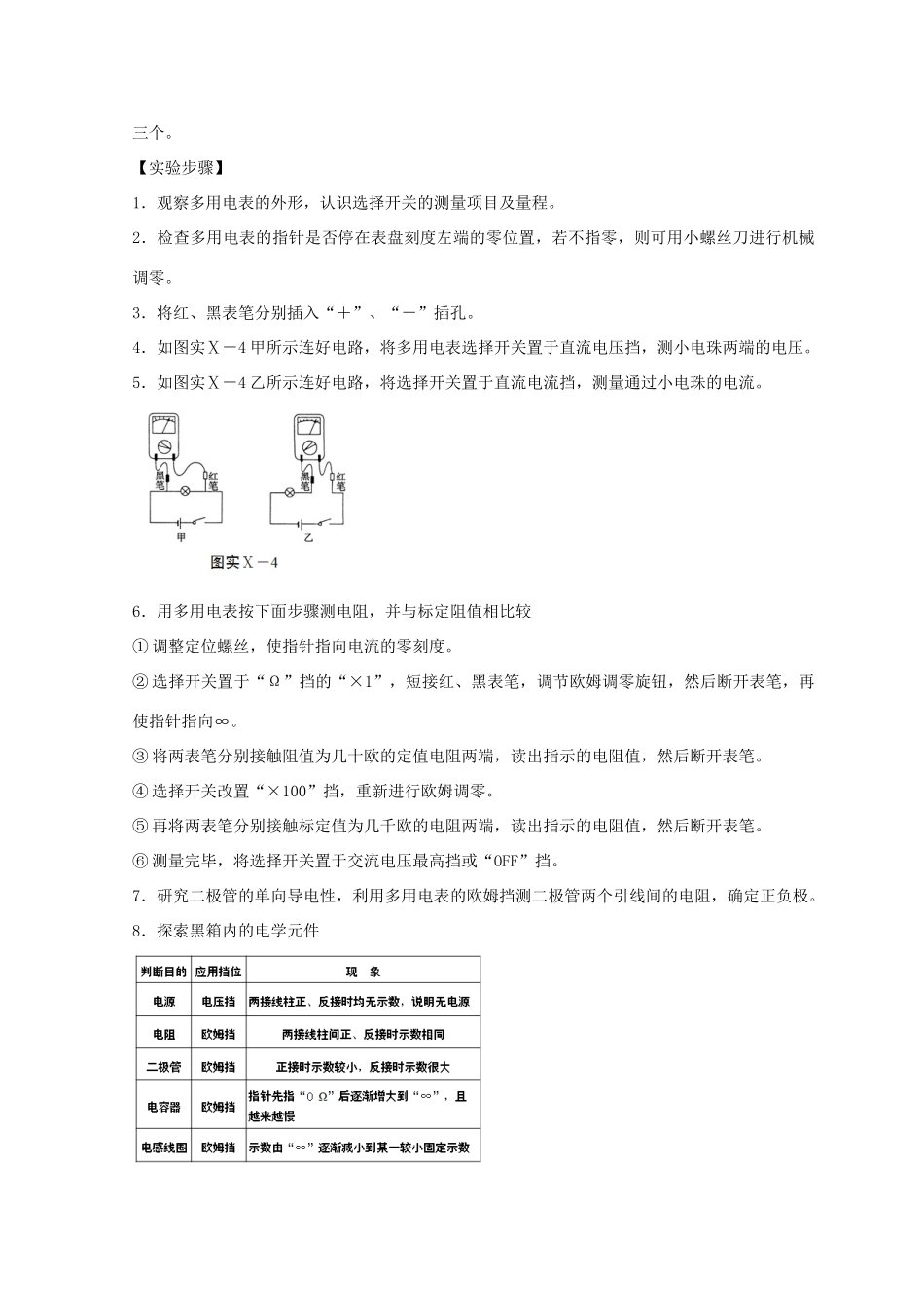

实验十 练习使用多用电表目录课前预习·基础落实课堂互动·考点突破课前预习·基础落实【实验目的】1．了解多用电表的构造和原理，掌握多用电表的使用方法。2．会用多用电表测电压、电流及电阻。3．会用多用电表探索黑箱中的电学元件。【实验原理】1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。外形如图实Ⅹ－1所示：上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程。另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔。由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图实Ⅹ－1 中的第二行就是交、直流电流和直流电压共用的标度。2．挡位如图实Ⅹ－2 所示，其中 1、2 为电流测量端，3、4 为电压测量端，5 为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相对应的测量端。3．电流表与电压表的改装改装方案4.多用电表的电阻挡电阻挡是根据闭合电路欧姆定律制成的，它的原理如图实Ⅹ－3 所示。电阻 R 是可变电阻，也叫调零电阻。当红黑表笔短接进行欧姆调零时，使指针满偏。根据闭合电路欧姆定律有 Ig＝，当红黑表笔之间接有未知电阻 Rx时，有 I＝，故每一个未知电阻都对应一个电流值 I。我们在刻度盘上直接标出 I 对应的 Rx的值，则所测电阻 Rx即可从表盘上直接读出。由于 I 与 R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处。当 Rx＝Rg＋R＋r 时，I＝，指针半偏，所以欧姆表的内阻等于中值电阻。【实验器材】多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻 (大、中、小)三个。【实验步骤】1．观察多用电表的外形，认识选择开关的测量项目及量程。2．检查多用电表的指针是否停在表盘刻度左端的零位置，若不指零，则可用小螺丝刀进行机械调零。3．将红、黑表笔分别插入“＋”、“－”插孔。4．如图实Ⅹ－4 甲所示连好电路，将多用电表选择开关置于直流电压挡，测小电珠两端的电压。5．如图实Ⅹ－4 乙所示连好电路，将选择开关置于直流电流挡，测量通过小电珠的电流。6．用多用电表按下面步骤测电阻，并与标定阻值相比较① 调整定位螺丝，使指针指向电流的零刻度。② 选择开关置于“Ω”挡的“×1”，...
